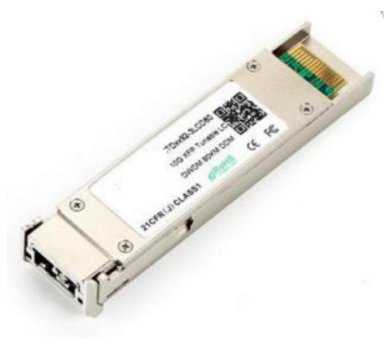

10 Gbps afstembare DWDM 80 KM XFP-transceiver | Vezeloptisch netwerk | (TKX-TDxxX-3LCD80)
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TKX-TDxxX-3LCD80 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | T/T,/Paypal,L/C |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | 10 Gbps afstembare DWDM 80 KM XFP-transceiver | Vezeloptisch netwerk | (TKX-TDxxX-3LCD80) | Voedingsspanning: | 3,14-3,46V |
|---|---|---|---|
| Voedingsstroom: | 300 ma | Differentiële impedantie invoeren: | 100 Ω |
| Single-ended data-invoerzwaai: | 180-700mA | Swingdifferentie voor gegevensinvoer: | 400-1800 mV |
| Verzenden Uitschakelen Bevestigingstijd: | 10 ons | Differentiële gegevensuitvoerzwaai: | 300-850mA |
| Bedrijfstemperatuur: | 0 tot +70°C | Garantie: | 1 jaar, levenslang onderhoud |
| Vezel merk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | 10 Gbps DWDM XFP-transceiver,Afstembare XFP-transceiver 80KM,Optische de Zendontvangermodule van DWDM |
||
Productomschrijving
10Gbps Tunable DWDM 80KM XFP Transceiver | Glasvezelnetwerk | (TKX-TDxxX-3LCD80)
Productoverzicht
De Tunable 10Gb/s XFP-transceiver is een geïntegreerde glasvezeltransceiver die een snelle seriële verbinding biedt met datasnelheden van 9,95 Gb/s tot 11,35 Gb/s. De module voldoet aan de 10Gigabit small form factor pluggable (XFP) multi-source agreement-MSA (INF-8077i) en Tunable XFP for ITU Frequency Grid Applications (SFF-8477).
Het voldoet aan de ITU-T G.698.1-standaard met 50GHz-kanaalafstand voor SONET/SDH, IEEE DWDM 10GBASE-ZR voor een bereik van 80 km (Ethernet) en DWDM 10GFC voor een bereik van 80 km (Fibre Channel)-toepassingen.
De transceiver integreert het ontvangst- en zendpad op één module. Aan de zendzijde wordt de 10Gbps seriële datastroom hersteld, opnieuw getimed en doorgegeven aan een modulatordriver. De modulatordriver stuurt een C-band-afstembare geïntegreerde laser Mach-Zehnder (ILMZ) aan en moduleert deze, wat gegevensoverdracht via single-mode glasvezel mogelijk maakt via een industriestandaard LC-connector. Aan de ontvangerzijde wordt de 10Gbps datastroom hersteld vanuit een APD/transimpedantieversterker, opnieuw getimed en doorgegeven aan een uitgangsdriver. Deze module beschikt over een hot-pluggable, XFI-conforme elektrische interface.
Toepassingen
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fibre Channel
- DWDM SONET OC-192 & SDH STM-64
Belangrijkste kenmerken
- Ondersteunt bitsnelheden van 9,95 Gb/s tot 11,3 Gb/s
- Monolithisch geïntegreerde, volledig C-band afstembare zender
- 50GHz ITU-kanaalafstand met geïntegreerde golflengtelocker
- C-band-afstembare laser en APD-ontvanger
- Maximale verbindingslengte van 80 km
- Full Duplex LC-connector
- Hot-pluggable XFP-footprint
- Ondersteunt Line-side en XFI-loopback
- Geen referentieklok vereist
- Ingebouwde digitale diagnostische functies
- Standaard beugelontgrendelingsmechanisme (bail release)
- Vermogensdissipatie <3,5W
Technische specificaties
Opmerkingen:
1) Komt overeen met ongeveer 0,4 nm.
2) Gemeten met de slechtste ER; BER<10 -12 met 10,3Gbps, 2 31 - 1 PRBS.
1) Komt overeen met ongeveer 0,4 nm.
2) Gemeten met de slechtste ER; BER<10 -12 met 10,3Gbps, 2 31 - 1 PRBS.
Karakteristieken van de elektrische interface
Opmerking:
1) Maximale totale vermogenswaarde is gespecificeerd over het volledige temperatuur- en spanningsbereik.
2) Na interne AC-koppeling.
3) In 100 ohm differentiële afsluiting.
4) Loss Of Signal is een open collector die moet worden opgetrokken met een 4,7k - 10kohm weerstand naar 3,15 - 3,6V. Logische 0 duidt op normale werking; logische 1 geeft aan dat er geen signaal is gedetecteerd.
1) Maximale totale vermogenswaarde is gespecificeerd over het volledige temperatuur- en spanningsbereik.
2) Na interne AC-koppeling.
3) In 100 ohm differentiële afsluiting.
4) Loss Of Signal is een open collector die moet worden opgetrokken met een 4,7k - 10kohm weerstand naar 3,15 - 3,6V. Logische 0 duidt op normale werking; logische 1 geeft aan dat er geen signaal is gedetecteerd.
Productafbeeldingen
Waarom kiezen voor TAKFLY?
- 26+ jaar productie-ervaring in glasvezelproducten
- 450+ assemblagemedewerkers met 3+ jaar ervaring
- 10+ R&D-ingenieurs toegewijd aan innovatie
- 16 uit Duitsland geïmporteerde spuitgietmachines en productielijnen
- 30+ testmachines, waaronder OTDR-, 3D-, VFL-, IL&RL-testinstrumenten
- Uitgebreide testapparatuur: treksterktetesters, drukweerstandtesters, vermogensmeters, optische testers
- OEM-branding geaccepteerd
- Deelname aan wereldwijde beurzen: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Steekproefsgewijze controle van grondstoffen vóór productie
- Volledige inspectie na elk afzonderlijk proces
- Grondige controles van halffabricaten
- Volledige inspectie van het eindproduct vóór verpakking
- Steekproeven vóór verzending
Leveringsinformatie
- Monsters: 1-3 werkdagen
- Massaproductieorders: 3-7 werkdagen
- Verpakking: Plastic zakken, dozen en pallets beschikbaar op aanvraag
