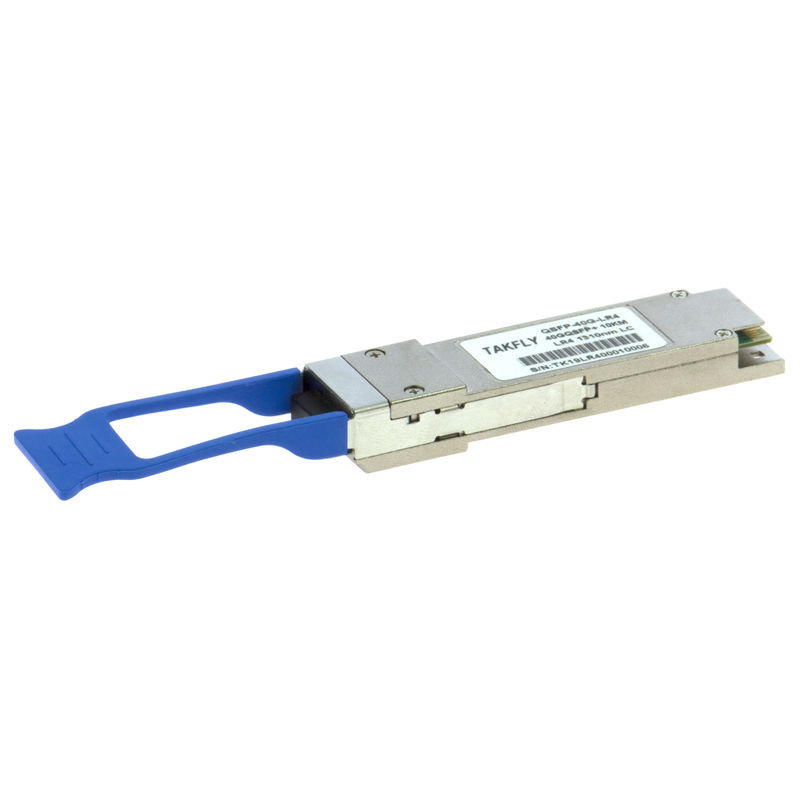

40G QSFP+ LR4 1310nm 10km SMF-de Module qsfp-100g-lr4-s JL310A van de Vezelzendontvanger
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Takfly |
| Certificering: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Modelnummer: | TKQSFP40GLR4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | PCs 1 |
|---|---|
| Prijs: | USD160/pcs ~ USD220/pcs |
| Verpakking Details: | blaardoos + spone + karton |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram, Paypal, L/C |
| Levering vermogen: | 5000pcs/month |
|
Gedetailleerde informatie |
|||
| Snelheid: | 40Gbps | Transmissieafstand: | 100m |
|---|---|---|---|
| Golflengte: | 850nm | Vezelhaven: | MPO |
| Hoog licht: | 40G de Module van de vezelzendontvanger,1310nm de Module van de vezelzendontvanger,Qsfp-100g-lr4-s |
||
Productomschrijving
de Module van de de Vezelzendontvanger van 40G QSFP+ LR4 1310nm 10km SMF, qsfp-100g-lr4-s, JL310A, qsfp-100g-LR4
Beschrijving
Dit die product is een zendontvangermodule voor 2m10km optische communicatie toepassingen wordt ontworpen. Het ontwerp is volgzaam aan 40GBASE-LR4 van de norm van IEEE P802.3ba. De module zet 4 inputkanalen (CH) van de elektrogegevens van 10Gb/s in 4 optische signalen van CWDM om, en seint hen in één enkel kanaal voor de optische transmissie van 40Gb/s simultaan over. Integendeel, aan de ontvangerskant, de-multiplexes de module optisch een 40Gb/s in 4 CWDM-kanalensignalen wordt ingevoerd, en zet hen in 4 elektrogegevens dat van de kanaaloutput om.
De centrale golflengten van de 4 CWDM-kanalen zijn 1271, 1291, 1311 en 1331 die NM als leden van het CWDM-golflengtenet in itu-t G694.2 wordt bepaald. Het bevat een duplexlc-schakelaar voor de optische interface en een 148 speldschakelaar voor de elektrointerface. Om het optische verspreidingssysteem op lange termijn te minimaliseren, moet single-mode vezel (SMF) in deze module worden toegepast.
Het product wordt ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens de Multi-Source Overeenkomst van QSFP (MSA). Het is ontworpen om de ruwste externe exploitatievoorwaarden met inbegrip van temperatuur, vochtigheid en EMI interferentie te ontmoeten.
Eigenschappen
- de zendontvangermodule van de 4 kanalenfull-duplex
- Tot 11.2Gbps-gegevens - verbindingen per kanaal
- Maximumverbindingslengte van 10Km
- 4 CWDM-stegenmux/demux ontwerp
- Ingebouwde digitale kenmerkende functies
- Heet-pluggable QSFP+-vormfactor
- Kies 3 uit. 3V voeding
- Werkende temperatuur: 0℃ aan 70℃
- Volgzame RoHS 6 (loodvrij)
- Digitale Kenmerkende Monitor (DDM)
- Machtsconsumptie < 2W="">
Toepassing
- Schakelaar, router en HBAs
- 4CH STR, DDR EN QDR
- Aan de clientzijde 40G-Telecommunicatieverbindingen
Absolute Maximumclassificaties
| Parameter | Symbool | Min | Maximum | Eenheid | Nota |
| Opslagtemperatuur | Tst | -20 | 85 | gr.C. | |
| Relatieve Vochtigheid (niet-condensatie) | Relatieve vochtigheid | 0 | 85 | % | |
| Werkende Gevaltemperatuur | Topc | 0 | 70 | gr.C. | |
| Werkende Waaier | 0,002 | 10 | km | ||
| Leveringsvoltage | VCC | -0.5 | 3.6 | V |
| Parameter | Symbool | Min. | Typisch | Maximum | Eenheid | Nota's | |||||||
| Golflengtetaak | L0 | 1264.5 | 1271 | 1277.5 | NM | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | NM | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | NM | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | NM | |||||||||
| Zender | |||||||||||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | - | dB | ||||||||
| Totale Gemiddelde Lanceringsmacht | PT | - | - | 8.3 | dBm | ||||||||
| Gemiddelde Lanceringsmacht, elke Steeg | -7 | - | 2.3 | dBm | |||||||||
| Optische Modulatieomvang, elke Steeg | OMA | -4 | - | +3.5 | dBm | ||||||||
| Verschil in Lanceringsmacht tussen om het even welke twee Stegen (OMA) | - | - | 6.5 | dB | |||||||||
| Lanceringsmacht in OMA minus Zender en Verspreidingssanctie (TDP), elke Steeg | -4.8 | - | dBm | ||||||||||
| TDP, elke Steeg | TDP | 2.3 | dB | ||||||||||
| Uitstervenverhouding | ER | 3.5 | - | - | dB | ||||||||
| Relatief Intensiteitslawaai | Rin | - | - | -128 | dB/Hz | 12dB bezinning | |||||||
| De optische Tolerantie van het Terugkeerverlies | - | - | 20 | dB | |||||||||
| Zenderreflectiecoëfficiënt | Rechts | -12 | dB | ||||||||||
| Het Maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||||||||
| Gemiddelde Lanceringsmacht VAN Zender, elke Steeg | Poff | -30 | dBm | ||||||||||
| Ontvanger | |||||||||||||
| Schadedrempel | THd | 3.3 | dBm | 1 | |||||||||
| Gemiddelde Macht bij Ontvangersinput, elke Steeg | -13.7 | 2.3 | dBm | ||||||||||
| Ontvangersreflectiecoëfficiënt | Rr | - | - | -26 | dB | ||||||||
| Ontvangersmacht (OMA), elke Steeg | - | - | 3.5 | dBm | |||||||||
| Beklemtoonde Ontvangersgevoeligheid in OMA, elke Steeg | - | - | -9.9 | dBm | |||||||||
| Ontvangersgevoeligheid, elke Steeg | SR | - | - | -11.5 | dBm | ||||||||
| Verschil in Receive Macht tussen om het even welke twee Stegen (OMA) | 7.5 | dB | |||||||||||
| Ontvang Elektro 3 dB hogere Scheidingsfrequentie, elke Steeg | 12.3 | GHz | |||||||||||
| Voorwaarden van de Gevoeligheidstest2 van de Spanningsontvanger | |||||||||||||
| De verticale Sanctie van de Oogsluiting, elke Steeg | 1.6 | dB |
|
||||||||||
| Beklemtoond Oog Jitter, elke Steeg | 0,3 | UI | |||||||||||
Verenigbaarheid
De de zendontvangermodules van elk van Takfly zijn open afkomstig, kunnen worden gecodeerd om volledig te zijn - compatibel systeem met de producten en de apparaten van belangrijke merken, zoals Intel, Dell, Finisar, Arista, HP, Mellanox, Jeneverbes, HUAWEI, H3C, enz. Voor de apparaten van andere merken, te specificeren gelieve wanneer het opdracht geven tot zodat wij overeenkomstige codes voor uw gemakkelijke toepassing kunnen schrijven.
Afmeting
FAQ:
Q: Verleent u OEM de dienst?
A: Ja, kunnen wij uw embleem of etiket op de producten of op de doos drukken.
Q: Kunt u vrije steekproeven verstrekken?
A: Wat van lage waardesteekproeven kunnen voor u vrij zijn, maar u hebt loon voor de het verschepen kosten nodig.
Q: Hoe kunt u de kwaliteit waarborgen?
A: Bouw op ons perfect kwaliteitsbeheersysteem dat voort, waren elk van onze producten 100% vóór de verzending wordt getest.
Q: Wat is uw levertijd?
A: Over het algemeen, steekproef: 3~5 werkdagen. Formele orde: 7-10 werkdagen.
Q: Wat is uw betalingstermijnen?
A: Wij keuren T/T, Western Union, Paypal, L/C goed
Voor steekproeven: 100% betaling. Formele orde: 30%~100% als storting, saldobetaling vóór verzending.
