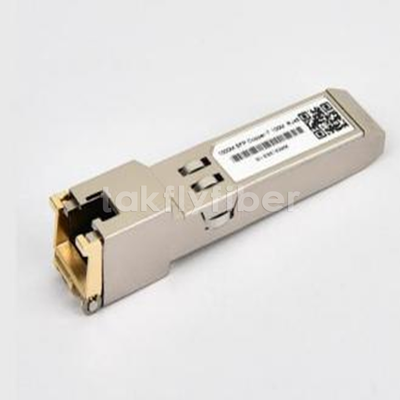

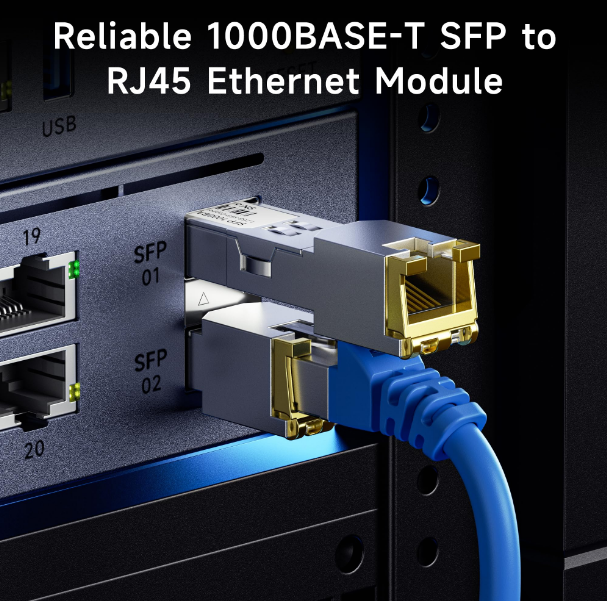

RJ45 Gigabit SFP-module ¥ 1000BASE-T, 1,25 Gbps, 100 m over Cat 6, lage EMI
Productoverzicht
De TK-G1-RJ45 is een warm aansluitbare koperen SFP-transceiver die is ontworpen voor Gigabit Ethernet-toepassingen.De module werkt met een gegevenssnelheid van 1000 Mbps via een niet-beschermde kabel van categorie 5 met een maximaal bereik van 100 meter..
De signaaloverdracht maakt gebruik van 5-niveaus Pulse Amplitude Modulation (PAM) op alle vier draadparen (250 Mbps per paar) voor full-duplex-links.toegankelijk via een 2-draad seriebus op adres A0hDe fysieke laag IC kan ook worden geopend op het adres ACh.
Belangrijkste kenmerken
- gegevenssnelheid tot 1,25 Gb/s, tweerichtings
- SFP MSA-conform, warm aansluitbaar
- TX Disable en RX LOS (of geen LOS)
- Volledig metalen behuizing voor lage elektromagnetische interferentie
- Typisch energieverbruik: 1,05 W
- Compacte RJ-45 connector
- 2-draad seriebustoegang tot fysieke IC
- Ondersteunt 1000BASE-T op hostsystemen met SERDES-interface
- Temperatuur van de bedrijfsruimte: 0°C tot +70°C (commercieel) of -20°C tot +85°C (uitgebreid)
Toepassingen
- 1.25 Gigabit Ethernet-transmissie via Cat 5-kabel
Pintoewijzing en functies
| Pinnetje | Naam | Functie | - Ik heb het niet. | Notities |
|---|---|---|---|---|
| 1 | VeeT | Ground van de zender | 1 | VeeT en VeeR zijn verbonden. |
| 2 | TX_FAULT | Fout van de zender | 3 | Niet geïmplementeerd; verbonden aan VeeT. |
| 3 | TX_DISABLE | Transmitter uitgeschakeld | 3 | Zie beschrijving van TX Disable. |
| 4 | MOD DEF (2) | Module Definitie 2 | 3 | Gegevenslijn voor serie-ID bus. |
| 5 | MOD DEF (1) | Module Definitie 1 | 3 | Rellijn voor serie-ID bus. |
| 6 | MOD DEF (0) | Module Definitie 0 | 3 | Vee in SFP. |
| 7 | RATE SELECT | Niet gebruikt | 3 | Niet geïmplementeerd, 33k trek naar Vee. |
| 8 | Lossen | Verlies van signaal | 3 | Zie optie LOS. |
| 9 | VeeR | Receptorgrond | 1 | Verbonden met VeeT binnen SFP. |
| 10 | VeeR | Receptorgrond | 1 | Hetzelfde als boven. |
| 11 | VeeR | Receptorgrond | 1 | Hetzelfde als boven. |
| 12 | RD- | Omgekeerde RX gegevens | 3 | AC gekoppeld, 100Ω differentieel. |
| 13 | RD+ | Niet-omgekeerde RX-gegevens | 3 | AC gekoppeld, 100Ω differentieel. |
| 14 | VeeR | Receptorgrond | 1 | Verbonden met VeeT. |
| 15 | VccR | Vermogen van de ontvanger | 2 | Verbonden met VccT. |
| 16 | VccT | Verzendervermogen | 2 | Verbonden met VCCR. |
| 17 | VeeT | Ground van de zender | 1 | Gelijk terrein. |
| 18 | TD+ | Niet-omgekeerde TX-gegevens | 3 | AC gekoppeld, 100Ω differentiaal. |
| 19 | T.D. | Omgekeerde TX gegevens | 3 | AC gekoppeld, 100Ω differentiaal. |
| 20 | VeeT | Ground van de zender | 1 | Gelijk terrein. |
Opmerkingen over pinfuncties
- Plug Seq.:Pinschakelen tijdens warm aansluiten.
- TX_FAULT:Permanent laag (niet ondersteund).
- TX_DISABLE:Intern 4,7kΩ pull-up. Laag (0-0,8V) → transceiver aan; hoog (2,0-3,465V) of open → reset.
- Mod-Def 0/1/2:Mod-Def 0 = module aanwezig (aangezet). Mod-Def 1 = klok, Mod-Def 2 = gegevens.
- RX_LOS:LVTTL-uitgang. Kan uitgeschakeld worden (optie op bestelling).
- RD ± / TD ±:AC gekoppelde 100Ω-differentiële lijnen. Host SERDES moeten RD± beëindigen met 100Ω; TD± hebben een interne 100Ω-beëindiging.
Stroomvoorziening (+3,3V)
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Voorwaarde |
|---|---|---|---|---|---|---|
| Voedingsstroom | Is | 320 | 375 | mA | 1.2W max bij volle Vcc & temp | |
| Inlaatspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Maximale spanning | Vmax | 4 | V | Niet-destructief |
Low-Speed Interface (LVTTL)
| Parameter | Symbool | Min. | Maximaal | Eenheid | Voorwaarde |
|---|---|---|---|---|---|
| SFP-uitvoer laag | VOL | 0 | 0.5 | V | 4.7k-10k optrek naar host_Vcc |
| SFP-uitvoer HIGH | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Dezelfde trek. |
| SFP-invoer laag | VIL | 0 | 0.8 | V | 4.7k-10k optrek naar Vcc |
| SFP-invoer HIGH | HIV | 2 | Vcc+0.3 | V | Dezelfde trek. |
Elektrische eigenschappen voor hoge snelheid (SFP-zijde)
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Notities |
|---|---|---|---|---|---|---|
| Lijnfrequentie | fL | 125 | MHz | Vijf niveaucodering, IEEE 802.3 | ||
| TX Uitgangsimpedantie (diff) | Zout, TX. | 100 | Ω | 1-125 MHz | ||
| RX Invoerimpedantie (diff) | Zin, RX. | 100 | Ω | 1-125 MHz |
High-Speed Interface (hostkant)
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Notities |
|---|---|---|---|---|---|---|
| Eenvoudige TX-invoerschommel | Vinswing | 250 | 1200 | mV | ||
| Eenvoudige RX-uitgangsschommel | Vootswing | 350 | 800 | mV | ||
| Opwaartse/verlagende tijd (20-80%) | Tr,Tf | 175 | ps | |||
| TX-invoerimpedantie (SE) | Zin | 50 | Ω | |||
| RX-uitgangsimpedantie (SE) | Zout | 50 | Ω |
Temperatuurbereiken
| Parameter | Min. | Typisch | Maximaal | Eenheid |
|---|---|---|---|---|
| Operatieve (commerciële) | 0 | 70 | °C | |
| Operationeel (uitgebreid) | - 20 | 85 | °C | |
| Bewaarplaats | -40 | 85 | °C |
Mechanische omtrek
De mechanische afmetingen aan de gastheerzijde van de module volgen de SFP MSA-specificaties.
Referentiedocumenten
- SFP Transceiver MSA, september 2000
- IEEE 802.3-2002 (inclusief 802.3ab)
- Atmel AT24C01A/02/04/08/16 2-draad serie EEPROM-gegevensblad
Naleving van de regelgeving
| Kenmerken | Standaard | Resultaten |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Voldoende |
| EMI | FCC deel 15 klasse B, EN 55022 klasse B | Voldoende |
| Laserveiligheid | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Klasse 1 |
| Productveiligheid | IEC/EN 60950, UL | Voldoende |
| RoHS | 2002/95/EG | Voldoende |
| EMC | EN 61000-3 | Voldoende |
Vaak gestelde vragen
