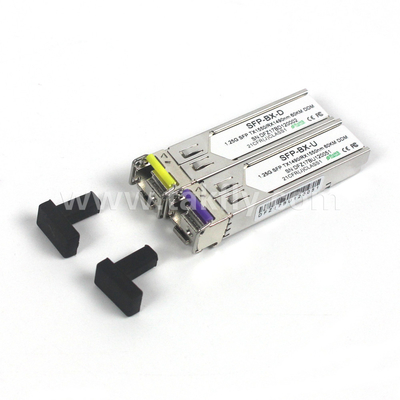

1.25Gbps SFP Bi-Directional Transceiver MMF 2KM Reach Tx1310nm/Rx1550nm
Productdetails:
| Place of Origin: | Guangdong, SHENZHEN |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TK-B3524-3LCD2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Centrale golflengte: | 1450nm | Poortnummer: | 1x1 poorten |
|---|---|---|---|
| Stage: | Dubbel Stadium | Lange vezels: | 1 meter |
| Splitsersverhouding: | 98/2 | Afmetingen: | 3.5 mm x 25 mm x 25 mm |
| Type: | Passieve Componenten | Zuivel: | Hallo 1060. |
| Werktemperatuur: | -40°C tot +85°C | Vermogen om met energie om te gaan: | Hoge macht |
| Verbinding: | FC APC naar FC UPC | type vezel: | Eenvoudige modus |
| Golflengtebereik: | 1310nm-1550nm | Wavelegth: | 850nm /1310nm |
| Toepassing: | Optische communicatiesystemen | ||
| Markeren: | 1.25Gbps SFP bi-directionele transceiver,Tx1310nm/Rx1550nm SFP bi-directionele transceiver,MMF 2KM 1.25Gbps SFP-transceiver |
||

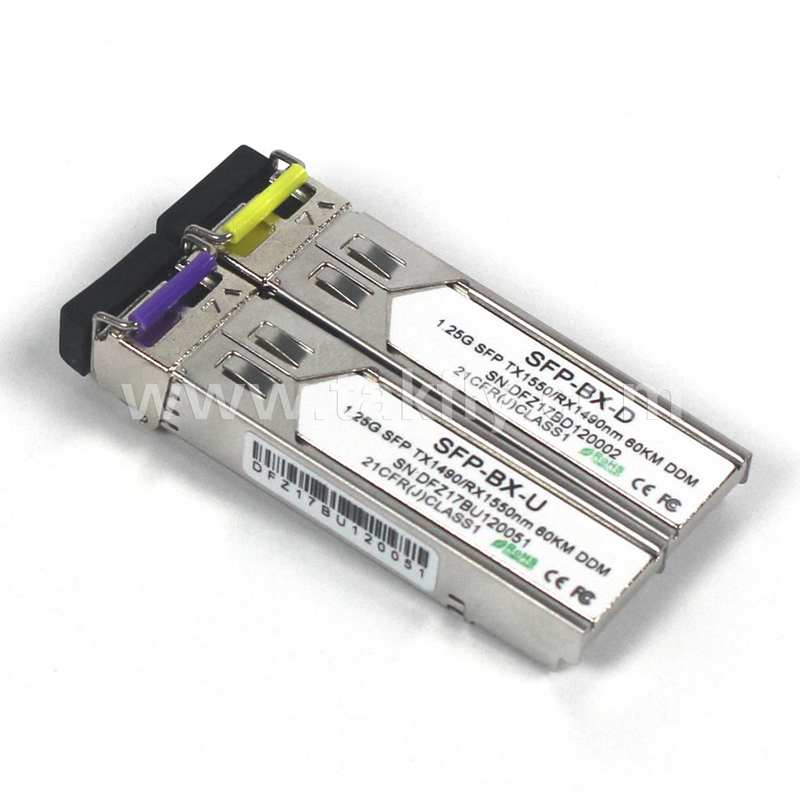

Productomschrijving
De SFP-BIDI-transceivers zijn hoogwaardige, kosteneffectieve modules die een dubbele gegevenssnelheid van 1,25 Gbps/1,0625 Gbps en een transmissieafstand van 2 km met MMF ondersteunen.
De transceiver bestaat uit drie delen: een FP-laserzender, een PIN-fotodiode geïntegreerd met een trans-impedantie-voorversterker (TIA) en een MCU-besturingseenheid.Alle modules voldoen aan de veiligheidsvoorschriften voor laser van klasse I.
De transceivers zijn compatibel met SFP Multi-Source Agreement (MSA) en SFF-8472.
- Ik weet het niet.
Kenmerken
Dual data-rate van 1,25 Gbps/1,063 Gbps
1310 nm FP-laser en PIN-fotodetector voor 2 km-transmissie
Conform SFP MSA en SFF-8472 met simplex LC-vat
Digitale diagnostische monitoring:
Interne of externe kalibratie
Compatibel met SONET OC-24-LR-1
Compatibel met RoHS
+3,3V enkelstroomvoorziening
Temperatuurbereik van de bedrijfsruimte:
0 °C tot +70 °C (commercieel)
-40 °C tot +85 °C (industrieel)
- Ik weet het niet.
Toepassingen
Gigabit Ethernet
Glasvezelkanaal
Schakel naar Schakel interface
Aangepaste backplane-toepassingen
Router/Server-interface
andere optische transmissiesystemen
- Ik weet het niet.
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Voedingsspanning | Vcc | -Nee.5 | 4.7 | V |
| Bergingstemperatuur | T's | -40 | + 85 | °C |
|
Operatietemperatuur van het geval
|
Top
|
0 | 70°C |
Elektrische kenmerken (TOP = 0 tot en met 70°C, VCC = 3,15 tot 3,60 Volt)
|
Parameter
|
Symbool
|
Min.
|
Type
|
Maximaal
|
Eenheid
|
Schiedsrichter.
|
|
Voedingsspanning
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Voedingsstroom
|
Lcc
|
185 |
280
|
mA
|
||
|
Transmitter
|
||||||
|
Inputverschilimpedantie
|
Rin
|
100 |
Ω
|
1 | ||
|
Eenvoudige gegevensinvoer swing
|
Vin, PP.
|
250 | 1200 |
mV
|
||
|
Overdraag uitzetten van spanning
|
VD |
Vcc13
|
Vcc
|
V | ||
|
Transmissie-activeringsspanning
|
VEN
|
Vee
|
Vee + 0.8
|
V | 2 | |
|
Verzenden uitschakelen Bevestigen tijd
|
10 |
wij
|
||||
|
Ontvanger
|
||||||
|
Eenvoudige gegevensuitvoer swing
|
Vout, pp.
|
250
|
800 |
mV
|
3 | |
|
Tijdstip van stijging van de gegevensuitvoer
|
tr
|
100
|
175 |
ps
|
4 | |
|
Uitvoertijd van de gegevens
|
Tf
|
100
|
175 |
ps
|
4 | |
|
Los fout
|
VLOS-fout
|
Vcc ¥0.5
|
VccHOST
|
V | 5 | |
|
Los normaal
|
VLOS-norm |
Vee
|
Vee + 0.5
|
V | 5 | |
|
Afwijzing van de stroomvoorziening
|
PSR
|
100
|
mVpp
|
6 |
4. 20 ¢ 80 %
5. Verlies van signaal is LVTTL. Logic 0 geeft normale werking aan; logica 1 geeft geen signaal aan.
6De ontvangersensitiviteit voldoet aan de sinusvormige modulatie van de voedingsbron van 20 Hz tot 1,5 MHz tot aan de gespecificeerde waarde die wordt toegepast via het aanbevolen voedingsfilternetwerk.
Optische kenmerken
| Transmitter | ||||||
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheid | Notities |
|
Operatiegolflengte
|
λC | 1260 | 1310 | 1360 | nm | - |
| Gemiddelde lanceervermogen |
Po
|
-9 | - | - 4 | dBm | 1 |
|
Uitstervingspercentage
|
Spoedeisende hulp
|
10 | - | - | dB | 1 |
|
RMS-spectrumbreedte
|
Δλ
|
- | - | 4 | nm | - |
|
Opkomst/valtijd (20%~80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
Oogmasker
|
Telcordia GR-253-CORE en ITU-T G.957 compatibel
|
|||||
| Ontvanger | ||||||
| Operatiegolflengte | 1470 | 1510 | nm | |||
| Gevoeligheid van de ontvanger (OMA) |
Psen
|
- | - | - 22. | dBm | 1 |
| Stressgevoeligheid (OMA) | Pimax | -3 | - | - | dBm | |
| LOS Verzekering per rijstrook |
Pa.
|
- 36 | - | - | dBm | |
| Verminderingen van de liquiditeitswaarde |
Pd
|
- | - | - 24 | dBm | 2 |
| LOS Hysteresis |
Pd-Pa
|
0.5 | - | 6 | dB | |
Digitale diagnostische functies
TAKFLY TK-B3524-3LCD2-transceivers ondersteunen het 2-draad seriecommunicatieprotocol zoals gedefinieerd in de SFP MSA. Het is zeer nauw verwant aan het in de GBIC-standaard gedefinieerde E2PROM,met dezelfde elektrische specificaties.
- Ik weet het niet.
De standaard SFP-serie-ID biedt toegang tot identificatie-informatie die de mogelijkheden, standaardinterfaces, fabrikant en andere informatie van de transceiver beschrijft.
Bovendien bieden TAKFLY SFP-transceivers een unieke verbeterde digitale diagnostische bewakingsinterface, die realtime toegang geeft tot apparaatbewerkingsparameters zoals de transceivertemperatuur,laserbiasstroomHet definieert tevens een geavanceerd systeem van alarm- en waarschuwingssignalen.die de eindgebruikers waarschuwt wanneer bepaalde bedrijfsparameters buiten een fabrieksgesteld normaal bereik liggen.
- Ik weet het niet.
De SFP MSA definieert een 256-byte geheugenmap in E2PROM die toegankelijk is via een 2-draad serie-interface op het 8bit adres 1010000X (A0h).De digitale diagnostische bewakingsinterface maakt gebruik van het 8-bits adres 1010001X (A2h), dus de oorspronkelijk gedefinieerde serie ID geheugen kaart blijft ongewijzigd.en is dus volledig achterwaarts compatibel met zowel de GBIC-specificatie als de SFP Multi Source Agreement.
De operationele en diagnostische informatie wordt gecontroleerd en gerapporteerd door een Digital Diagnostics Transceiver Controller (DDTC) in de transceiver, die via een 2-draad serieinterface toegankelijk is.Wanneer het seriële protocol geactiveerd isDe positieve rand klokken gegevens in de SFP-transceiver in die segmenten van de E2PROM die niet schrijfbeschermd zijn.De negatieve rand klokken gegevens van de SFP-transceiverHet seriële gegevenssignaal (SDA, Mod Def 2) is tweerichtings voor seriële gegevensoverdracht.
- Ik weet het niet.
De host gebruikt SDA in combinatie met SCL om het begin en het einde van seriële protocolactivering te markeren.De geheugen zijn georganiseerd als een reeks van 8-bit data woorden die individueel of opeenvolgend kunnen worden aangesprokenDigitale diagnostiek voor de TK-B3524-3LCD2 is standaard intern gekalibreerd.
