Productomschrijving

Kenmerken

Øwarm aansluitbare QSFP28 MSA-vormfactor

ØVoldoen aanIEEE 802.3ba 100GBASE-LR4

ØOndersteunt 103,1 Gb/s aggregate bitrate

ØTot 10 km bereik voor G.652 SMF

ØEenmalige +3,3V-toevoer

ØOperatiekast temperatuur:0 tot 70°C

ØTransmitter: gekoelde 4x25Gb/s LAN WDM EML TOSA (1295.56- Ik heb het niet.05, 1304.58, 1309,14 nm)

ØOntvanger: 4x25 Gb/sPIN-codeRoze

Ø4x28GElektrische serieinterface (CEI-28G-VSR)

ØMaximaal energieverbruik 4,0 W

ØDuplex LC-vat


Toepassingen

Ø100GBASE-LR4 Ethernet-verbindingen

ØInfiniband QDR- en DDR-interconnecties

Ø100G Telecom-verbindingen aan klantzijde


Beschrijving

Dit product is een 100Gb/s transceivermodule ontworpen voor optische communicatie-toepassingen die voldoen aan 100GBASE-LR4 van de IEEE P802.3ba-norm.De module zet 4 invoerkanalen van 25 Gbps elektrische gegevens om in 4 kanalen van LAN-WDM-optische signalen en multiplexeert deze vervolgens in één kanaal voor 100 Gbps optische transmissieAan de ontvangerzijde de-multiplexeert de module een optische input van 100 Gb/s in 4 kanalen LAN-WDM-optische signalen en zet deze vervolgens om in 4 uitgangskanalen van elektrische gegevens.

De centrale golflengten van de 4 LAN-WDM-kanalen zijn 1295.56- Ik heb het niet.05, 1304,58 en 1309,14 nm als leden van het in IEEE 802.3ba gedefinieerde LAN-WDM-golflengte-raster.Dehigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba Clausule 88 100GBASE-LR4 vereisten.

Het product is ontworpen met vormfactor, optische/elektrische verbinding en digitale diagnostische interface Het is ontworpen om te voldoen aan de strengste externe bedrijfsomstandigheden, waaronder temperatuur, vochtigheid en EMI-interferentie.


Functionele beschrijving

De transceivermodule ontvangt 4 kanalen van 25 Gb/s elektrische gegevens,die worden verwerkt door een 4-kanaals Clock and Data Recovery (CDR) IC die de bewegingen van elk elektrisch signaal hervormt en vermindert. Vervolgens, each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)Elke laser stuurt het optische signaal uit in een specifieke golflengte die is gespecificeerd in de IEEE 802.3ba 100GBASE-LR4-vereisten.Deze 4-sporen optische signalen worden optisch multiplexed in een enkele vezel door een 4-tot-1 optische WDM MUXHet optische uitgangsvermogen van elk kanaal wordt constant gehouden door een automatisch stroomregelaarscircuit (APC).De uitgang van de zender kan worden uitgeschakeld door middel van het TX_DIS-hardwaresignaal en/of de seriële interface met twee draden.

De ontvanger ontvangt 4-lijn LAN WDM-optische signalen. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)Elke ontvanger zet het optische signaal om in een elektrisch signaal. De geregenererde elektrische signalen worden opnieuw getimed en gedigitaliseerd en versterkt door het RX-gedeelte van de 4-kanaals CDR.De uitgangssignalen met een tijdsduur van vier banden voldoen aan de IEEE CAUI-4-interfacevereisten.Bovendien wordt elk ontvangen optisch signaal gecontroleerd door de DOM-sectie. De gecontroleerde waarde wordt gemeld via de 2-draad serieinterface.Indien een of meer ontvangen optische signalen zwakker zijn dan het drempelwaarde, RX_LOS hardware alarm wordt geactiveerd.

Voor het aansturen van dit product is een enkele +3,3V-stroomtoevoer vereist.Volgens de MSA-specificaties biedt de module 7 lage snelheids hardwarecontrolepins (inclusief de 2-draad serieinterface): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL en IntL.

Module Select (ModSelL) is een input pin.De ModSelL maakt het gebruik van dit product mogelijk op een enkele 2-draad interfacestroom.

Serial Clock (SCL) en Serial Data (SDA) zijn vereist voor de 2-draad seriebuscommunicatie-interface en stellen de host in staat om toegang te krijgen tot de QSFP28-geheugenkaart.

De ResetL-pin maakt een volledige reset mogelijk, waarbij de instellingen terugkeren naar hun standaardtoestand, wanneer een laag niveau op de ResetL-pin langer wordt gehouden dan de minimale pulslengte.Tijdens de uitvoering van een reset dient de host alle statusbits te negeren totdat hij een voltooiing van de reset-onderbreking aangeeft.Het product geeft dit aan door een IntL-signaal (Interrupt) te plaatsen met het Data_Not_Ready-bit in de geheugenkaart.Merk op dat bij het opstarten (inclusief warm inbrengen) de module deze voltooiing van reset onderbreken moet plaatsen zonder een reset te vereisen.

De LPMode-pin wordt gebruikt om het maximale stroomverbruik van het product in te stellen om hosts te beschermen die niet in staat zijn om modules met een hoger vermogen te koelen. per ongeluk ingebracht.

Module Present (ModPrsL) is een signaal lokaal op het hostbord dat, bij afwezigheid van een product, normaal gesproken wordt getrokken naar het hostbord Vcc. Wanneer het product in de connector wordt geplaatst,het voltooit het pad naar de grond door een weerstand op de host board en bevestigt het signaal. ModPrsL geeft vervolgens zijn huidige status aan door ModPrsL in een Low staat te stellen.

Interrupt (IntL) is een uitgangsspeld.De host identificeert de bron van de onderbreking met behulp van de 2-draad seriële interfaceDe IntL-pin is een open collectie-uitgang en moet worden getrokken naar de Host-Vcc-spanning op het Host-bord.


Transceiverblokdiagram

Cliëntzijde 100Gbps 10KM QSFP28 LR4 met DDM Transceiver High Power Fiber Length 1m Telecom Connections 0

Figuur 1. TransceiverblokGrafiek



Pintoewijzing en beschrijving

Cliëntzijde 100Gbps 10KM QSFP28 LR4 met DDM Transceiver High Power Fiber Length 1m Telecom Connections 1

Figuur 2. MSA-conform Verbinding


Pin Definitie

PIN-code

Logisch.

Symbool

Naam/beschrijving

Notitie s

1



GND

Ground

1

2

CML-I

Tx2n

Omgekeerde data-invoer van de zender



3

CML-I

Tx2p

Transmitter Niet-omgekeerde gegevensuitgang



4



GND

Ground

1

5

CML-I

Tx4n

Omgekeerde data-invoer van de zender



6

CML-I

Tx4p

Transmitter Niet-omgekeerde gegevensuitgang



7



GND

Ground

1

8

LVTLL-I

ModSelL

Module Selecteer



9

LVTLL-I

ResetL

Module opnieuw instellen



10



VccRx

+3,3V voedingsontvanger

2

11

LVCMOS-I/O

SCL

2-draad seriële interfaceklok



12

LVCMOS-I/O

SDA

2-draad seriële interfacedata



13



GND

Ground



14

CML-O

Rx3p

Niet-omgekeerde gegevensuitvoer van de ontvanger



15

CML-O

Rx3n

Receiver-omgekeerde gegevensuitgang



16



GND

Ground

1

17

CML-O

Rx1p

Niet-omgekeerde gegevensuitvoer van de ontvanger



18

CML-O

Rx1n

Receiver-omgekeerde gegevensuitgang



19



GND

Ground

1

20



GND

Ground

1

21

CML-O

Rx2n

Receiver-omgekeerde gegevensuitgang



22

CML-O

Rx2p

Niet-omgekeerde gegevensuitvoer van de ontvanger



23



GND

Ground

1

24

CML-O

Rx4n

Receiver-omgekeerde gegevensuitgang

1

25

CML-O

Rx4p

Niet-omgekeerde gegevensuitvoer van de ontvanger



26



GND

Ground

1

27

LVTTL-O

ModPrsL

Module aanwezig



28

LVTTL-O

Intl

Onderbreken.



29



VccTx

+3,3 V stroomtoevoer zender

2

30



Vcc1

+3,3 V stroomvoorziening

2

31

LVTTL-I

LPMode

Low Power Mode



32



GND

Ground

1

33

CML-I

Tx3p

Niet-omgekeerde gegevensinvoer van de zender



34

CML-I

Tx3n

Transmitter-omgekeerde gegevensuitgang



35



GND

Ground

1

36

CML-I

Tx1p

Niet-omgekeerde gegevensinvoer van de zender



37

CML-I

T1n

Transmitter-omgekeerde gegevensuitgang



38



GND

Ground

1


 Vermelding:

1. GND is het symbool voor signaal en stroomvoorziening (vermogen) dat gebruikelijk is voor de QSFP28-module.Sluit deze direct aan op de host board signaal gemeenschappelijke grond vlak.

2.VccRx, Vcc1 en VccTx zijn de ontvangende en de zendkrachten en worden gelijktijdig toegepast.Vcc1 en Vcc Tx kunnen binnen de module in elke combinatie intern worden aangesloten.De verbindingspijnen zijn elk gemeten voor een maximale stroom van 1000mA.


Aanbevolen voedingsfilter

Cliëntzijde 100Gbps 10KM QSFP28 LR4 met DDM Transceiver High Power Fiber Length 1m Telecom Connections 2

Figuur 3. Aanbevolen stroomvoorzieningFilterenr


Absolute maximale ratings

Het moet worden opgemerkt dat de werking die de individuele absolute maximale bevoegdheden overschrijdt, blijvende schade aan deze module kan veroorzaken.

Parameter

Symbool

Min.

Maximaal

Eenheden

Notities

Bergingstemperatuur

TS

-40

85

DegC



Temperatuur van de behuizing

TOP

0

70

DegC



Spanning van de voedingsbron

VCC

-Nee.5

3.6

V



Relatieve luchtvochtigheid (niet-condensatie)

RH

0

85

%



Schadegrens, per rijstrook

THd

5.5



dBm



Aanbevolen bedrijfsomstandigheden en vereisten voor stroomvoorziening


Parameter

Symbool

Min.

Typisch

Maximaal

Eenheden

Temperatuur van de behuizing

TOP

0



70

DegC

Spanning van de voedingsbron

VCC

3.135

3.3

3.465

V

Gegevensvermogen per rijstrook





25.78125



Gebruikersnaam

Inlaatspanning van de bediening hoog



2



Vcc

V

Inlaatspanning laag



0



0.8

V

Link afstand met G.652

D

0.002



10

km

Vermelding:

1.Afhankelijk van het werkelijke vezelverlies/km (de gespecificeerde verbindingsafstand is voor het vezelverlies van 0,4 dB/km)



Elektrische kenmerken

De volgende elektrische kenmerken worden gedefinieerd in de aanbevolen bedrijfsomgeving, tenzij anders aangegeven.

Parameter

Symbool

Min.

Typisch

Maximaal

Eenheden

Notities

Energieverbruik







4.0

W



Voedingsstroom

Icc





1.21

Een



Transceiver AanstekenInitialisatie Tijd









2000



ms



1

Verzender (elke rijstrook)





Tolerantie voor een enkele ingangsspanning (toelichting 2)







-Nee.3







4.0





V

Verwezen naar TP1-signaal gemeenschappelijk

AC gemeenschappelijke modus Invoer

Spanningstolerantie





15







mV



RMS

Differentieel Invoer SpanningSchommel Takspercentage





50







mVpp

LOSA

Takspercentage

Differentiële schommel

Invoer

Spanning



Vin, PP.



190





700



mVpp



Differentiële invoerimpedantie

Zin

90

100

110

Ohm.



Ontvanger (elke rijbaan)



Eenkantspanning





Output







-Nee.3







4.0





V

Verwezen naar signaal

veel voorkomend

AC Common Mode-uitgang

Spanning









7.5



mV



RMS

Differentiële uitgangsspanning schommeling



Vout, pp.



300





850



mVpp



Differentiële impedantie



Output



Zout



90



100



110



Ohm.



Vermelding:

1.Power-on initialisatietijd is de tijd vanaf wanneer de stroomtoevoerspanningen boven dede minimale aanbevolen bedrijfstoevoerspanningen tot het moment waarop de module volledig functioneert.

2.De tolerantie van de enkele ingangsspanning is het toegestane bereik van de onmiddellijke ingang Signalen.



Optische kenmerken

QSFP28 100GBASE-LR4


Parameter

Symbool

Min.

Typisch

Maximaal

Eenheid

Notities






Waallengte van de rijbaan

L0

1294.53

1295.56

1296.59

nm






L1

1299.02

1300.05

1301.09

nm






L2

1303.54

1304.58

1305.63

nm






L3

1308.09

1309.14

1310.19

nm




Transmitter


Verhouding van zijdelingse onderdrukking

SMSR

30





dB




Gemiddelde totale startkracht

PT





10.5

dBm




Gemiddelde lanceerkracht per rijbaan



PAVG



- Vier.3





4.5



dBm




OMA, elke lijn.

POMA

- Eén.3



4.5

dBm

1


Verschil in Launch Krachttussen alleTwee.Lijnen (OMA)



Ptx, verschil







5



dB




LaunchKrachtin OMA minus Transmitter en Verspreiding





- Twee.3







dBm




Straf (TDP), per rijstrook













TDP, per rijstrook

TDP





2.2

dB



Uitstervingspercentage

Spoedeisende hulp

4





dB



RIN20OMA

RIN





- 130

dB/Hz



Optische terugkeerverlies tolerantie

TOL





20

dB



Reflectie van de zender

RT





-12

dB



Oogmasker {X1,X2, X3,Y1, Y2, Y3}





{0}25, 0.4, 0.45, 0.25, 0.28, 0,4}





2

Gemiddeld  Launch Kracht Afgesloten

Transmitter, elke rijbaan



Poff.







-30



dBm



Ontvanger

Schadegrens, per rijstrook

THd

5.5





dBm

3

Gemiddelde totale ontvangstvermogen







10.5

dBm



Gemiddelde ontvangstvermogen per rijstrook





- Tien.6





4.5



dBm



Ontvangen  Kracht (OMA), elk

Lane









4.5



dBm



Gevoeligheid van de ontvanger (OMA), per rijstrook



SEN







- Acht.6



dBm



Stress Ontvanger Gevoeligheid

(OMA), per rijstrook









- Zes.8



dBm



4

Reflectie van de ontvanger

RR





- 26

dB



Verschil in Ontvangen Kracht

tussen alle twee rijstroken (OMA)



Prx, verschil







5.5



dB



Verzekerde verliezen

LOSA



- 18 jaar.



dBm



Los Deassert

Verlies



-15



dBm



LOS Hysteresis

Verlies

0.5





dB



Ontvanger Elektrische 3 dB bovenste grensfrequentie, per rijstrook



Fc







31



GHz



Voorwaarden voor de test van de gevoeligheid van de spanningsreceptor (noot 5)

VerticaalOogvergrendelingStraf.elk Lane







1.8





dB



Stress Oog J2 Jitter, elke baan





0.3



UI



Stress Oog J9 Jitter, elke baan





0.47



UI


 Vermelding:

1.Zelfs als de TDP < 1 dB is, moet de OMA-min de hier vermelde minimumwaarde overschrijden.

2.Zie figuur 4 hieronder.

3.De ontvanger moet zonder beschadiging een continue blootstelling aan een gemoduleerd optisch invoersignaal kunnen verdragen.

De ontvanger hoeft niet correct te werken bij dit invoervermogen.

4.Gemeten met conformiteitstestsignaal bij ontvangerinvoer voor BER = 1x10-12.

5.Verticale oogsluitingstraf en gespannen oogrits zijn testvoorwaarden voor het meten van de gevoeligheid van een gespannen ontvanger. ontvanger.

 Cliëntzijde 100Gbps 10KM QSFP28 LR4 met DDM Transceiver High Power Fiber Length 1m Telecom Connections 3


Digitale diagnostische functies

De volgende digitale diagnostische kenmerken worden gedefinieerd onder normale bedrijfsomstandigheden, tenzij anders aangegeven.

Parameter

Symbool

Min.

Maximaal

Eenheden

Notities

Temperatuur monitorabsoluut fout



DMI_Temp



-3



+3



DegC

Over het werktemperatuurbereik

Voerspanningmonitor

Absolute fout



DMI _VCC



-Nee.1



0.1



V

Meer dan vol functioneren

bereik

Kanaal RX vermogenMonitor absoluut fout



DMI_RX_Ch



-2



2



dB



1

Kanaal Bias stroom

monitor

DMI_Ibias_Ch

-10%

10%

mA



Kanaal TX vermogen

absolute fout te controleren

DMI_TX_Ch

-2

2

dB

1

 Vermelding:

Verplichting naar meting nauwkeurigheid van verschillen enkelvoudig modus vezels, Daar. zou kunnen zijn een aanvullend +/-1 dB schommelingen, of een totaal van +/- 3 dB Precies.



Mechanische afmetingen

Cliëntzijde 100Gbps 10KM QSFP28 LR4 met DDM Transceiver High Power Fiber Length 1m Telecom Connections 4

Figuur4. Mechanische omtreke


ESD

Deze transceiver is gespecificeerd als ESD-drempel 1KV voor hoge snelheidsgegevenspijnen en 2KV voor alle andere elektrische invoerpijnen, getest volgens MIL-STD-883, methode 3015.4 /JESD22-A114-A (HBM).de normale ESD-voorzorgsmaatregelen zijn nog steeds vereist tijdens de bediening van deze moduleDeze ontvanger wordt geleverd in een ESD-beschermende verpakking. milieu.


Laserveiligheid

Dit is een laserproduct van klasse 1 volgens EN 60825-1:2014Dit product voldoet aan 21 CFR 1040.10 en 1040.11 met uitzondering van afwijkingen overeenkomstig Laser Notice No. 50, van 24 juni 2007.

Waarschuwing: het gebruik van andere besturingselementen of aanpassingen of het uitvoeren van andere dan hierin gespecificeerde procedures kan leiden tot gevaarlijke stralingsblootstelling.


Naleving van de regelgeving

Kenmerken

Referentie

Prestaties



Elektrostatische ontlading(ESD)



IEC/EN 61000-4-2



Compatibel met normen



Elektromagnetische interferentie (EMI)

FCC deel 15 klasse B EN 55022 klasse B

(CISPR 22A)



Compatibel met normen



Veiligheid van laserogen

FDA 21CFR 1040.10, 1040.11 IEC/EN

60825-1, 2



Laserproduct van klasse 1

Herkenning van componenten

IEC/EN 60950, UL

Compatibel met normen

ROHS

2002/95/EG

Compatibel met normen

EMC

EN 61000-3

Compatibel met normen


Wilt u meer details over dit product weten

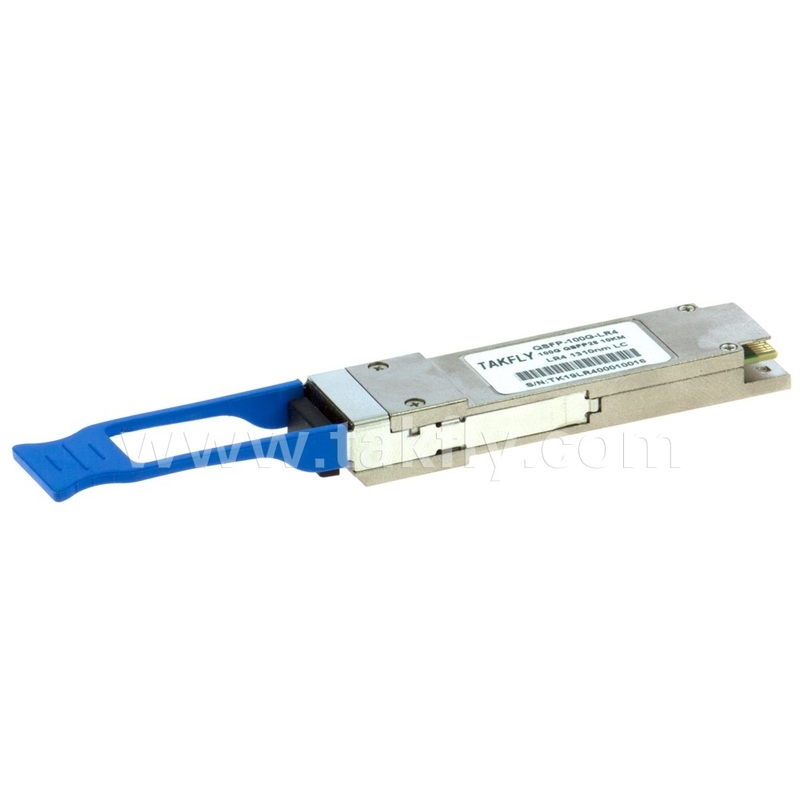

Ik ben geïnteresseerd Cliëntzijde 100Gbps 10KM QSFP28 LR4 met DDM Transceiver High Power Fiber Length 1m Telecom Connections kun je me meer details sturen zoals type, maat, hoeveelheid, materiaal, etc.
Bedankt!
Wachten op je antwoord.
