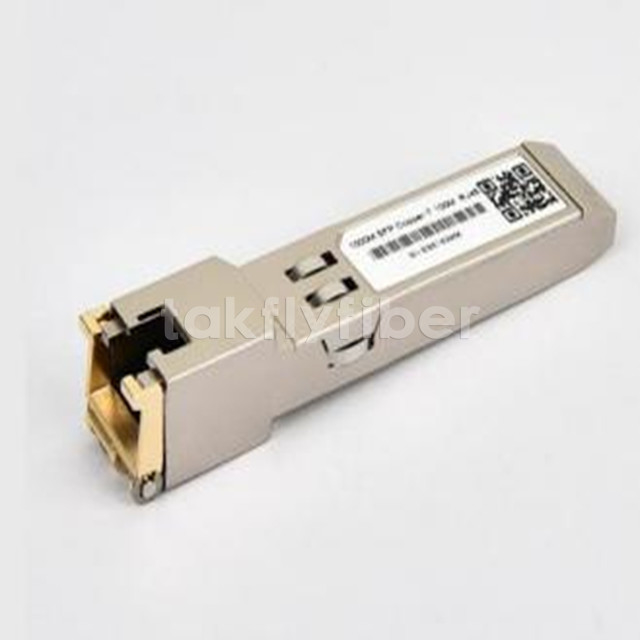

1000BASE-T koper SFP-transceiver TX Disable en RX Los/zonder Los functie
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TK-G3-RJ45 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Model nr.: | Vezel Optische Schakelaar | Atoragetemperatuur: | -40°C~85℃ |
|---|---|---|---|
| Bedrading Apparaten: | ODF | Kleur: | Aanpassing |
| Gratis monster: | - Ja, dat klopt. | Verbinding Buitentijd: | 3.0mm, 2.0mm, 0.9mm |
| Kleur van de behuizing: | Blauw, Groen, Beige | Transmissiemiddel: | Eenmodus/mulitmodus |
| kenmerk: | Waterdicht | Materiaal: | Plastic |
| Uitwisselbaarheid: | ≤ 0,2 dB | Vezelmodus: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Haven: | Fiber hub box van Ningbo Port | Modelnaam: | Optische vezelconnector |
| Gewicht: | 2 kg | Herhaalbaarheid: | ≤ 0,2 dB |
| Fiberdiameter: | 125μm | Verzameltype: | Mechanische apparatuur |
| Verbindingsmodule: | 3.0 mm | Verbindingskabel Od: | 0.9mm,2.0mm, 3.0mm |
| Duurzaamheid: | ≥ 1000 keer | Productiecapaciteit: | 700000 stuks/maand |
| Poliertype: | UPC, APC | Füllstof: | optisch siliconenvet |
| Uithoudendheid: | 500 cycli | Werktemperatuur: | -40°C tot +85°C |
| Het Verlies van de schakelaarterugkeer: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Zoute nevel: | 500H |
| Installatietijd: | Binnen 60s (geen vezel snijden) | Pakket: | SMD, QFN-20, NRF24L01, polyzak, glasvezel |
| Type: | Spanningsregelaar,Logische IC's,transceiver module,Een modus enkelvezel tweerichtings transmissie,Dr | D/C: | Het nieuwste, NIEUW, 2013+,1234,RF-transceiver- en ontvangermodule |
| Afstand: | 20km, 300m, 3km | Toepassing: | Telecommunicatie, Alarm, Computer, Video monitor systeem, 1X glasvezel kanaal |
| Werktemperatuur: | Standaard, -40 °C tot 85 °C, -10 °C tot 70 °C | Waallengte: | 1310nm/1550nm,850nm,1490nm/1310nm,1310nm 1270nm |
| Naam van het product: | EPON OLT PX20+,433 MHz uart Transceiver Module,1.25g BIDI SFP optische module, SFP+ Transceiver,1.25 | Garantie: | 365 dagen, 3 jaar, 1 jaar |
| Voedingsspanning: | 1.9-3,6V,0~110,2.7 V ~ 5.5 V,Gemeenschappelijk | Certificering: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Verzending door:: | DHL\UPS\Fedex\EMS\HK Post | Skypen: | Michelle_fang, Chaizhiquan91, Thomas65339 |
| Stroomvoorziening: | 3.3V | Gegevensoverdracht: | 155M, 10G |
| Spanning: | 1.9~3.6V, standaard | Bron: | FP,VCSEL/PIN |
| Dissipatiemacht: | 0.1w,W | Voorwaarde: | Nieuw, 100% origineel nieuw. |
| Markeren: | 1000BASE-T koperen SFP-transceiver,RX Los Copper SFP Transceiver,TX: Actieve koperen SFP-transceiver uitschakelen |
||
Productomschrijving
Functies
- Omhoog naar 1.25GB/S bi-directioneel gegevens links
- Hot-pluggable SFP-voetenrint
-
Tx Uitschakelen en RX Los/zonder Los function
-
Volledig metalen behuizing voor laag Emi
-
Laag stroom dissipatie (( 1.05W typisch))
-
Compact RJ-45 connectorassemblage
-
Toegang tot fysiek laag IC via 2-draads SEriend bus
-
10/ 100/ 1000Mbps meewerkend in gastheer systms metSgmii interface
-
Bedrijfstemperatuur bereik van 0 °C naar+70 ° C ((Commercieel))
-20 °C naar +85 ° C ((Verlengen))
Toepassingen
1.25 Gigabit Ethernet over Kat 5kabel
Beschrijving
Tk-G3-RJ45KoperKlein Formulier Stekelbaar((SFP))ziezers is hoog prestatie,,kosten effectief Module compliant met de Gigabit Ethernet En 10/ 100/ 1000BASEREN-T normen als gespecificeerd in IEEEE 802. 3-2002en IEEE 802.3aab,, welke bijten-of 1000Mbps gegevens tarief omhoog naar 100 meter bereik over ongeschild gedraaid-categorie 5kabel.Demodule steunt1000Mbpsvol duplex gegevens-links met5-niveau PulsAmplitudeModulatie (PAM) signalen. Alle vier paren in de kabel Zijn gebruikt met Symbol tarief bij 250 Mbps op elk paar. De module Biedt standaard serie Id Informatie Compliant met SFP MSA, die kan zijn toegankelijk met adres van a0h via de 2wire serie- CMO's Eeprom protocol. De fysiek IC kan Ook zijn toegangED via 2wire serie- bus bij adres ACH.
Pin Definities
Pin Diagram
Figuur 1. Pin Definities
PIN -beschrijvingen
|
PIN |
NAAM |
FUNCTIE |
SEQ. |
Aantekeningen |
|
1 |
Veet |
Zendergrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
|
2 |
Tx_fault |
Zendfout Aanwijzing |
3 |
Niet Geïmplementeerd. Gebonden aan veET In SFP. |
|
3 |
Tx_disable |
Zender uitschakelen |
3 |
Zie TX Uitzetten. |
|
4 |
Modder Defect (2) |
Module Definitie 2 |
3 |
Gegevens Lijn voor serie ID en Bidirectioneel Gegevens Transfer bus. |
|
5 |
Modder Defect (1) |
Module Definitie 1 |
3 |
Klok Lijn voor serie IdEn Bidirectioneel Gegevens Transfer bus. |
|
6 |
Modder Defect (0) |
Module Definitie 0 |
3 |
Gebonden aan Vee In SFP. |
|
7 |
TARIEF Uitkiezen |
Niet Geïmplementeerd |
3 |
Niet geïmplementeerd. 33k pulldown om te vee in SFP. |
|
8 |
Los |
Verlies van signaal |
3 |
Zien LOS -optie. |
|
9 |
Varen |
Ontvangersgrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
|
10 |
Varen |
Ontvangersgrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
|
11 |
Varen |
Ontvangersgrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
|
12 |
Rd- |
Omgekeerd Ontvangen Gegevens uit |
3 |
AC gekoppeld 100 ohm differentiaal high snelheid gegevens lijnen. |
|
|
13 |
Rd+ |
Niet omgekeerd Ontvangen Gegevens uit |
3 |
AC gekoppeld 100 ohm differentiaal high snelheid gegevens lijnen. |
|
|
14 |
Varen |
Ontvangersgrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
||
|
15 |
VCCR |
Ontvanger Stroom |
2 |
VCCR en VCCT zijn connederig In SFP. |
||
|
16 |
VCCT |
Zendervermogen |
2 |
VCCR en VCCT zijn connederig In SFP. |
||
|
17 |
Veet |
Zendergrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
||
|
18 |
TD+ |
Niet omgekeerd Gegevens In |
3 |
AC gekoppeld 100 ohm differentiaal high snelheid gegevens lijnen. |
||
|
19 |
TD- |
Omgekeerd Gegevens In |
3 |
AC gekoppeld 100 ohm differentiaal high snelheid gegevens lijnen. |
||
|
20 |
Veet |
Zendergrond |
1 |
Veet en Veer zijn connbedeesd In SFP. |
Aantekeningen:
Plug seq.: Pin -engagementsequentie tijdens hete aansluiten.
1) TX Schuld wordt niet ondersteund en is altijd connbedeesd naar grond.
2) tx uitschakelen, een Input gebruikt om te resetten de zendontvanger module, Dit pin is getrokken op de modulemet A 4.7 KΩ weerstand.Laag (0 - 0,8 V): TRAnsceiver op (0,8 V en 2.0 V): Ongedefinieerd
Hoog (2.0 - 3.465 V): transceiver in Reset State Open: zendontvanger in Reset State
3) Mod-Def 0, 1,2. Dit zijn de moduledefinitiepinnen. Ze zouden moeten getrokken worden omhoog Wietwat een 4.7k ~ 10K weerstand op de gastheer bord. De pull-up spanning zal wees vcct of vccr
Mod-Def 0 is gegrond door de module om aan te geven Dat de module is cadeau Mod-def 1 is de kloklijn van twee draadserie Interface voor serie Id
Mod-Def 2 is de datEen lijn van twee draads seriële interface voor serie- Id
4) Rx_los (verlies van signaal): lvttl compatibel met A maximale spanning van Host_vcc. Rx_los kan ingeschakeld of gehandicapt (Zie bestelinformatie), rx_los wordt niet gebruikt En is altijd gebonden aan grond via 100-ohm weerstand.
5) Rd-/+: dit zijn het differentieel ReCeiver -uitgangen. Ze zijn AC gekoppeld 100 differentieel lijnen die zou moeten zijn beëindigd met 100 (differentieel) op de Gebruikers Serdes.
6) TD-/+: Dit zijn de differentiële zenderingangen. Ze zijn AC-gekoppeld, Dbijvallend Lijnen met 100 differentieel beëindiging in de module.
+3.3V Volt Elektrisch vermogen Interface
|
Parameter |
Symbool |
Min |
Typen |
Maximaal |
Eenheden |
Aantekeningen/voorwaarden |
|
Levering Huidig |
IS |
|
320 |
375 |
ma |
1,2W maximaal vermogen over vol bereik van spanning en temperatuur. Zie voorzichtigheid Noteer hieronder |
|
Invoeren Spanning |
VCC |
3.13 |
3.3 |
3.47 |
V |
Naar GND verwezen |
|
Maximaal Spanning |
Vmax |
|
|
4 |
V |
Maximaal |
Signalen met lage snelheid, ElecTronic -kenmerken
|
Parameter |
Symbool |
|
Min |
Maximaal |
Eenheden |
Aantekeningen/voorwaarden |
|
SFP -uitgang LAAG |
Vol |
|
0 |
0,5 |
V |
4.7k tot 10k pull-up naar host_vcc, gemeten bij gastheerzijde van connector |
|
SFP -uitgang HOOG |
Voh |
|
host_vcc -0.5 |
host_vcc + 0,3 |
V |
4.7k tot 10k pull-up naar host_vcc, gemeten bij gastheerzijde van connector |
|
SFP Invoeren LAAG |
Vil |
|
0 |
0,8 |
V |
4.7k tot 10K pull-up naar VCC, gemeten aan SFP-zijde connector |
|
SFP Invoeren HOOG |
VIH |
|
2 |
VCC +0.3 |
V |
4.7k tot 10K pull-up naar VCC, gemeten aan SFP-zijde connector |
High-speed elektrische interface, transmissie line-SFP
|
Parameter |
Symbool |
Min |
Typen |
Maximaal |
Eenheden |
Aantekeningen/voorwaarden |
|
Lijn Frequentie |
FL |
|
125 |
|
MHz |
5-niveau codering, per IEEEE 802.3 |
|
TX -uitgang Impedantie |
Zout, TX |
|
100 |
|
Ohm |
Differentieel, voor iedereen Frequenties tussen 1MHz en 125 MHz |
|
RX Invoeren Impedantie |
ZIN, RX |
|
100 |
|
Ohm |
Differentieel, voor iedereen Frequenties tussen 1MHz en 125 MHz |
High-speed elektrische interface, host-SFP
|
Parameter |
Symbool |
Min |
Typen |
Maximaal |
Eenheden |
Aantekeningen/voorwaarden |
|
Single Ended -gegevens invoeren schommel |
Wellustig |
250 |
|
1200 |
MV |
Single eindigde |
|
Single Ended Data Output schommel |
Voutsing |
350 |
|
800 |
MV |
Single eindigde |
|
Stijging/herfsttijd |
TR,,TF |
|
175 |
|
PSEC |
20%-80% |
|
Tx Invoeren Impedantie |
Zin |
|
50 |
|
Ohm |
Single eindigde |
|
RX -uitgang Impedantie |
Zout |
|
50 |
|
Ohm |
Single eindigde |
Algemene specificaties
|
Parameter |
Symbool |
Min |
Typisch |
Maximaal |
Eenheid |
|
|
Operationele case temperatuur |
Commercieel |
TC |
0 |
|
70 |
° C |
|
|
Verlengen |
|
|
|
|
|
|
|
|
|
-20 |
|
85 |
° C |
|
Opslagtemperatuur |
|
|
-40 |
|
85 |
° C |
Mechanische specificaties
De gastheer-kant van thetk-G3-RJ45conformeren naar de mechanisch specificaties geschetst in de SFP MSA1.
De voorkant deel van de SFP (Deel uitstrekkend buiten het gezicht bord van de gastheer) is groter tot herbergen deRJ-45aansluiting
Referenties
1.Klein Formulier Factor Stekelbaar ((SFP))Zendontvanger Multi-Bron Overeenkomst((MSA),september2000.
2. IEEEE802.3 - 2002.
3. "BIJ24C01A/02/04/08/ 16 2-Draad Serie- CMO's E2Prom” ,,Atmel Bedrijf.
Regelgevende naleving
|
Functie |
Referentie |
Prestatie |
|
Elektrostatische ontlading (ESD) |
IEC/EN 61000-4-2 |
Compatibel met normen |
|
Elektromagnetisch Interferentie (EMI) |
FCC Deel 15 Klasse B Eng 55022 Klas B (CISPR 22A) |
Compatibel met normen |
|
Laseroog Veiligheid |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Klas 1 laser product |
|
Onderdeel Herkenning |
IEC/EN 60950, Ul |
Compatibel met normen |
|
ROHS |
2002/95/EC |
Compatibel met normen |
|
EMC |
EN61000-3 |
Compatibel met normen |
