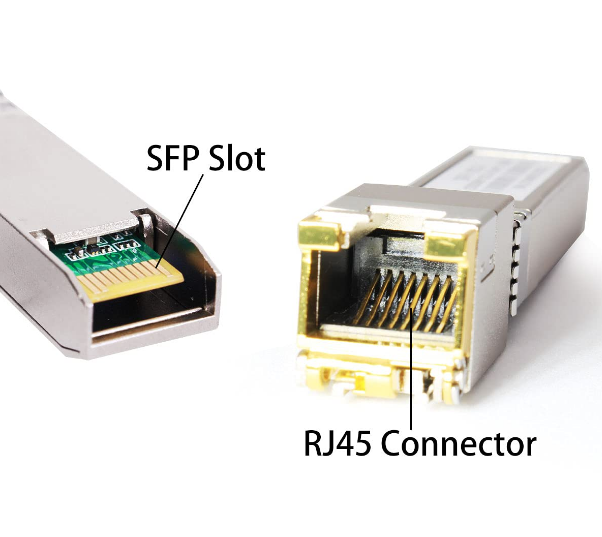

1000BASE-T koperen SFP-transceiver met snelheid van 1,25 Gbps, bereik van 100 m en lage EMI
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TK-G3-RJ45 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$2.20 ~ US$597.02 |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, |
|
Gedetailleerde informatie |
|||
| Modelnr: | Glasvezelconnector | Atoragetemperatuur: | -40°C~85℃ |
|---|---|---|---|
| Bedradingsapparatuur: | ODF | Kleur: | Maatwerk |
| Gratis monster: | Ja | Verbinding Buitentijd: | 3.0mm, 2.0mm, 0.9mm |
| Kleur behuizing: | Blauw, Groen, Beige | Transmissiemedium: | Eenmodus/mulitmodus |
| Functie: | Waterdicht | Materiaal: | plastic |
| Uitwisselbaarheid: | ≤0,2dB | Vezelmodus: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Haven: | Fiber hub box van Ningbo Port | Modelnaam: | Optische vezelconnector |
| Gewicht: | 2 kg | Herhaalbaarheid: | ≤0,2dB |
| Vezeldiameter: | 125μm | Montagetype: | Mechanisch |
| Verbindingsmodule: | 3,0 mm | Verbindingskabel Od: | 0.9mm,2.0mm, 3.0mm |
| Duurzaamheid: | ≥1000 keer | Productiecapaciteit: | 700000 stuks/maand |
| Polijsttype: | UPC, APC | Vuller: | optisch siliconenvet |
| Uithoudingsvermogen: | 500 cycli | Bedrijfstemperatuur: | -40°C tot +85°C |
| Het Verlies van de schakelaarterugkeer: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Zoutspray: | 500H |
| Installatietijd: | Binnen 60s (geen vezel snijden) | Pakket: | SMD, QFN-20, NRF24L01, polyzak, glasvezel |
| type: | Spanningsregelaar,Logische IC's,transceiver module,Een modus enkelvezel tweerichtings transmissie,Dr | D/c: | Het nieuwste, NIEUW, 2013+,1234,RF-transceiver- en ontvangermodule |
| Afstand: | 20km, 300m, 3km | Sollicitatie: | Telecommunicatie, Alarm, Computer, Video monitor systeem, 1X glasvezel kanaal |
| Bedrijfstemperatuur: | Standaard, -40 °C tot 85 °C, -10 °C tot 70 °C | Golflengte: | 1310nm/1550nm,850nm,1490nm/1310nm,1310nm 1270nm |
| Productnaam: | EPON OLT PX20+,433 MHz uart Transceiver Module,1.25g BIDI SFP optische module, SFP+ Transceiver,1.25 | Garantie: | 365 dagen, 3 jaar, 1 jaar |
| Voedingsspanning: | 1.9-3,6V,0~110,2.7 V ~ 5.5 V,Gemeenschappelijk | Certificering: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Verzending per: | DHL\UPS\Fedex\EMS\HK Post | Skypen: | Michelle_fang, Chaizhiquan91, Thomas65339 |
| Voeding: | 3,3V | Gegevensoverdrachtsnelheid: | 155M, 10G |
| Spanning: | 1.9~3.6V, standaard | Bron: | FP,VCSEL/PIN |
| Dissipatiekracht: | 0.1w,W | Voorwaarde: | Nieuw, 100% origineel nieuw. |
Productomschrijving

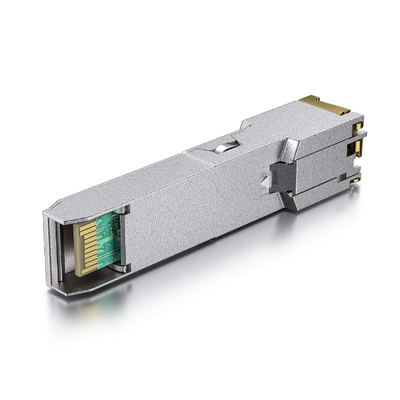

1000BASE-T koperen SFP – 1,25 Gbps, 100 m, lage EMI, hot-pluggable
Productoverzicht
De TK-G1-RJ45 is een koperen Small Form Pluggable (SFP) transceiver die voldoet aan de Gigabit Ethernet- en 1000BASE-T-standaarden (IEEE 802.3-2002 en IEEE 802.3ab). Het ondersteunt datasnelheden van 1000 Mbps via niet-afgeschermde twisted-pair Categorie 5-kabels tot 100 meter.
De module gebruikt 5-niveaus Pulse Amplitude Modulation (PAM)-signalen op alle vier de paren (250 Mbps per paar) voor full-duplex dataverbindingen. Het biedt standaard seriële ID-informatie per SFP MSA (toegankelijk via een 2-draads seriële bus op adres A0h). De fysieke laag-IC is ook toegankelijk via dezelfde bus op adres ACh.
Belangrijkste kenmerken
- Tot 1,25 Gb/s bidirectionele dataverbindingen
- Hot-pluggable SFP-footprint
- TX uitschakelen en RX LOS (of zonder LOS) functie
- Volledig metalen behuizing voor lage EMI
- Laag vermogensverlies: typisch 1,05 W
- Compacte RJ‑45-connectorconstructie
- Toegang tot fysieke laag-IC via 2-draads seriële bus
- 1000BASE-T-werking in hostsystemen met SERDES-interface
- Bedrijfstemperatuur: 0°C tot +70°C (commercieel) of -20°C tot +85°C (uitgebreid)
Toepassingen
- 1,25 Gigabit Ethernet via Cat 5-kabel
Pindefinities
Pindiagram
Pinbeschrijvingen
| PIN | NAAM | FUNCTIE | SEQ. | OPMERKINGEN |
|---|---|---|---|---|
| 1 | VeeT | Zender Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
| 2 | TX_FAULT | Zenderfoutindicatie | 3 | Niet geïmplementeerd. Gekoppeld aan VeeT in SFP. |
| 3 | TX_DISABLE | Zender uitgeschakeld | 3 | Zie TX uitschakelen. |
| 4 | MOD DEF (2) | Moduledefinitie 2 | 3 | Datalijn voor seriële ID en bidirectionele dataoverdrachtbus. |
| 5 | MOD DEF (1) | Moduledefinitie 1 | 3 | Kloklijn voor seriële ID en bidirectionele dataoverdrachtbus. |
| 6 | MOD DEF (0) | Moduledefinitie 0 | 3 | Gebonden aan Vee in SFP. |
| 7 | TARIEF SELECTEREN | Niet geïmplementeerd | 3 | Niet geïmplementeerd. 33K pulldown naar Vee in SFP. |
| 8 | LOS | Verlies van signaal | 3 | Zie LOS-optie. |
| 9 | VeeR | Ontvanger Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
| 10 | VeeR | Ontvanger Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
| 11 | VeeR | Ontvanger Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
| 12 | RD- | Omgekeerde ontvangen gegevens uit | 3 | AC-gekoppelde 100 ohm differentiële hogesnelheidsdatalijnen. |
| 13 | RD+ | Niet-geïnverteerde ontvangen gegevens uit | 3 | AC-gekoppelde 100 ohm differentiële hogesnelheidsdatalijnen. |
| 14 | VeeR | Ontvanger Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
| 15 | VccR | Ontvanger vermogen | 2 | VccR en VccT zijn verbonden in SFP. |
| 16 | VccT | Zendervermogen | 2 | VccR en VccT zijn verbonden in SFP. |
| 17 | VeeT | Zender Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
| 18 | TD+ | Niet-geïnverteerde gegevensinvoer | 3 | AC-gekoppelde 100 ohm differentiële hogesnelheidsdatalijnen. |
| 19 | TD- | Omgekeerde gegevens in | 3 | AC-gekoppelde 100 ohm differentiële hogesnelheidsdatalijnen. |
| 20 | VeeT | Zender Aarde | 1 | VeeT en VeeR zijn verbonden in SFP. |
Opmerkingen:
- Stekkervolgorde: Volgorde van penaangrijping tijdens hot-plugging.
- TX-fout wordt niet ondersteund en is altijd verbonden met aarde.
- TX uitschakelen: Pin omhoog getrokken met 4,7 kΩ. Laag (0-0,8 V): Zendontvanger aan; Hoog (2,0-3,465V) of open: Zendontvanger in reset.
- Mod‑Def 0,1,2: Opgetrokken met 4,7k-10kΩ op hostbord. Mod‑Def 0 geaard door module om aanwezigheid aan te geven. Mod‑Def 1 = klok, Mod‑Def 2 = gegevens voor seriële ID.
- RX_LOS: LVTTL-compatibel. Kan worden in-/uitgeschakeld (zie bestellen). Indien niet gebruikt, verbonden met aarde via 100Ω.
- RD-/+: AC-gekoppelde 100Ω differentiële uitgangen, eindigend met 100Ω bij host-SERDES.
- TD-/+: AC-gekoppelde 100Ω differentiële ingangen met 100Ω afsluiting in de module.
Elektrische voedingsinterface (+3,3 V)
| Parameter | Symbool | Min | Typ | Max | Eenheden | Opmerkingen/voorwaarden |
|---|---|---|---|---|---|---|
| Leveringsstroom | Is | 320 | 375 | mA | Maximaal 1,2 W over volledig bereik | |
| Ingangsspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Maximale spanning | Vmax | 4 | V | Maximaal |
Signalen bij lage snelheid Elektrische kenmerken
| Parameter | Symbool | Min | Max | Eenheden | Opmerkingen/voorwaarden |
|---|---|---|---|---|---|
| SFP-uitvoer LAAG | VOL | 0 | 0,5 | V | 4,7k-10k pull-up naar host_Vcc |
| SFP-uitvoer HOOG | VOH | host_Vcc‑0.5 | host_Vcc+0,3 | V | 4,7k-10k pull-up naar host_Vcc |
| SFP-ingang LAAG | VIL | 0 | 0,8 | V | 4,7k-10k pull-up naar Vcc |
| SFP-invoer HOOG | VIH | 2 | Vcc+0,3 | V | 4,7k-10k pull-up naar Vcc |
Elektrische hogesnelheidsinterface (transmissielijn - SFP)
| Parameter | Symbool | Min | Typ | Max | Eenheden | Opmerkingen/voorwaarden |
|---|---|---|---|---|---|---|
| Lijnfrequentie | fL | 125 | MHz | Codering op 5 niveaus volgens IEEE 802.3 | ||
| Tx-uitgangsimpedantie | Zout, TX | 100 | Ω | Differentieel, 1 MHz-125 MHz | ||
| Rx-ingangsimpedantie | Zin, RX | 100 | Ω | Differentieel, 1 MHz-125 MHz |
Elektrische hogesnelheidsinterface (host - SFP)
| Parameter | Symbool | Min | Typ | Max | Eenheden | Opmerkingen/voorwaarden |
|---|---|---|---|---|---|---|
| Single-ended data-invoerzwaai | Vinswing | 250 | 1200 | mV | Enkel beëindigd | |
| Single-ended data-uitvoerzwaai | Voutswing | 350 | 800 | mV | Enkel beëindigd | |
| Stijgings-/dalingstijd (20%‑80%) | Tr, Tf | 175 | psec | |||
| Tx-ingangsimpedantie (single-ended) | Zin | 50 | Ω | |||
| Rx-uitgangsimpedantie (single-ended) | Zout | 50 | Ω |
Algemene specificaties
| Parameter | Symbool | Min | Typisch | Max | Eenheid |
|---|---|---|---|---|---|
| Temperatuur van de operationele behuizing (commercieel) | Tc | 0 | 70 | °C | |
| Temperatuur van de operationele behuizing (uitgebreid) | Tc | -20 | 85 | °C | |
| Opslagtemperatuur | -40 | 85 | °C |
Mechanische specificaties
De hostzijde van de TK-G1-RJ45 voldoet aan de mechanische specificaties van SFP MSA. Het voorste gedeelte is groter voor de RJ‑45-connector.
Referenties
- Small Form Factor Pluggable (SFP) Transceiver Multi-Source Agreement (MSA), september 2000
- IEEE802.3 - 2002
- "AT24C01A/02/04/08/16 2-draads seriële CMOS E2PROM", Atmel Corporation
Naleving van regelgeving
| Functie | Referentie | Prestatie |
|---|---|---|
| Elektrostatische ontlading (ESD) | IEC/EN 61000‑4‑2 | Compatibel met normen |
| Elektromagnetische interferentie (EMI) | FCC Deel 15 Klasse B, EN 55022 Klasse B (CISPR 22A) | Compatibel met normen |
| Veiligheid van laserogen | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Klasse 1 laserproduct |
| Componentherkenning | IEC/EN 60950, UL | Compatibel met normen |
| RoHS | 2002/95/EG | Compatibel met normen |
| EMC | EN61000-3 | Compatibel met normen |
