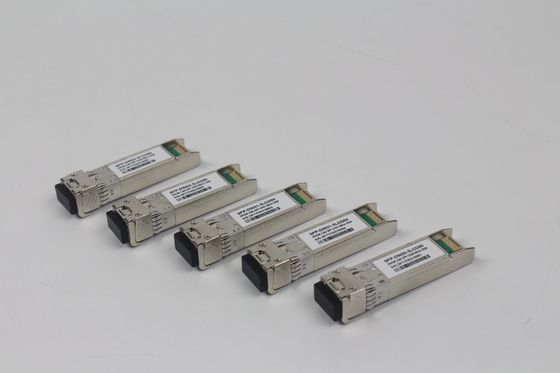

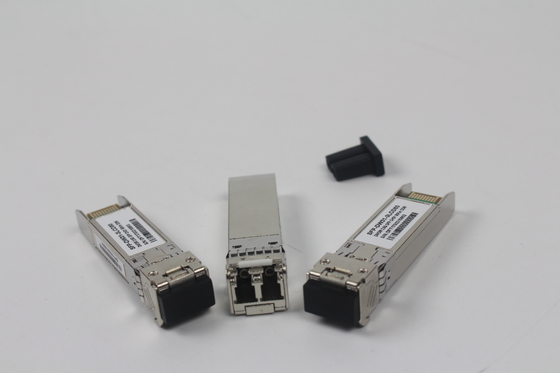

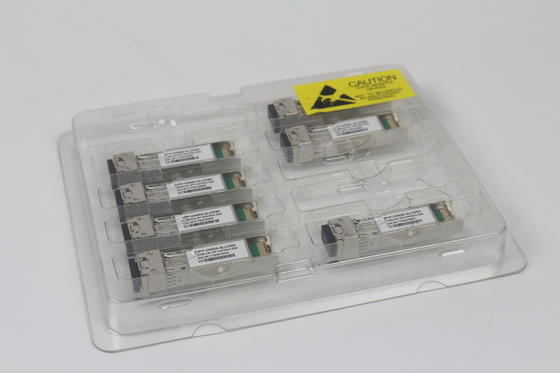

10Gbps DWDM 40KM 50GHz SFP Transceiver 2mm kabel 1310nm golflengte voor langeafstandsnetwerken
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TKQS28-100G-SR4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Verhouding: | 50/50 | Centrale golflengte: | 1450nm |
|---|---|---|---|
| verlies van invoeging: | ≤ 0,3 dB | Pakketgewicht: | 10G |
| Pakkettype: | Kabel met een diameter van 2 mm | Wavelegth: | 1310 nm |
| Asuitlijning: | Langzame as of Snelle as | Golflengtebereik: | 1310nm, 1550nm |
| Toepassing: | Optische communicatiesystemen | Splitsersverhouding: | 98/2 |
| Bergingstemperatuur: | -40°C tot +85°C | Poortnummer: | 1X2 |
| Lange vezels: | 1M | Zuivel: | PM Corning 980nm glasvezel |
| Vermogen om met energie om te gaan: | Hoge macht | ||
| Markeren: | 10 Gbps DWDM SFP-transceiver,40 km DWDM SFP-transceiver,SFP-transceiver met een golflengte van 1310 nm |
||
Productomschrijving
Kenmerken
- Tot 11,1 Gbps gegevensverbindingen
- Transmissie tot 40 km op SMF
- DWDM-EML-laser en PIN-ontvanger
- Metalen behuizing, voor lagere EMI
- 2-draad interface met geïntegreerde digitale diagnostische monitoring
- SFP+-voetafdruk met warm aansluiten
- Specificaties die voldoen aan SFF 8472
- Conform SFP+ MSA met LC-connector
- Eenmalige 3.3V-voeding
- Voor het geval dat de werktemperatuur varieert: 0°C tot 70°C
- Verlies van vermogen < 1,5 W
Toepassingen
- 10GBASE-ER/EW
- 40 km 10G glasvezelkanaal
- 10G Ethernet met FEC
Productbeschrijving
De TAKFLY TKD-xx92-3LCD40-transceivers zijn voorzien van een PIN-diode en een temperatuur gestabiliseerde DFB-EML-zender.Deze module is ontworpen voor enkelmodusvezel en werkt op een nominale golflengte van 50 GHz ITU Grid, C-band DWDM-golflengte.
Productkeuze
C-band λc golflengte gids pin beschrijvingen
|
Kanaal |
Golflengte (nm) |
Frequentie (THZ) |
Kanaal |
Golflengte (nm) |
Frequentie (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
Niet-ITU |
Piekgolflengte tussen 1528.77nm-1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
Absolute maximale ratings
|
Parameter |
Symbool |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Notitie |
|
Bergingstemperatuur |
T's |
-40 |
- |
85 |
oC |
|
|
Relatieve luchtvochtigheid |
RH |
5 |
- |
95 |
% |
|
|
Spanning van de voedingsbron |
VCC |
-Nee.3 |
- |
4 |
V |
|
|
Signalinvoerspanning |
|
Vcc-0.3 |
- |
Vcc+0.3 |
V |
|
Aanbevolen bedrijfsomstandigheden
|
Parameter |
Symbool |
- Min. |
|
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Notitie |
|
Operatietemperatuur van het geval |
Tcase |
0 |
|
- |
70 |
oC |
Zonder luchtstroom |
|
|
|
|
|
|
|
|
|
|
Spanning van de voedingsbron |
VCC |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
Stroomvoorziening |
ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
Gegevenspercentage |
BR |
|
|
10.3125 |
|
Gbit/s |
|
|
|
|
|
|
|
|
|
|
|
Transmissieafstand |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
|
|
Gekoppelde vezels |
|
|
enkelmodusvezel |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Optische kenmerken
|
Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Verwijder |
|
|
|
|
|
|
|
|
|
|
|
Transmitter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gemiddelde optische kracht |
Pout |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
Optische golflengte |
λc |
λc-0.1 |
|
λc+0.1 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Centrumgolflengte-spacing |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
|
|
Optische uitstervingsratio |
Spoedeisende hulp |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Transmitter en dispersie |
TDP |
|
|
3.0 |
dB |
|
|
|
Bestraffing |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zijdelingse modus Onderdrukkingsverhouding |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Gemiddelde lanceervermogen |
Poff. |
|
|
-30 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Oogmasker |
|
Conform IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Ontvanger |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rx-gevoeligheid |
RSENS |
|
|
- Vijftien.8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
Input verzadigingsvermogen |
Psat |
-6 |
|
|
dBm |
|
|
|
(Overbelasting) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Golflengtebereik |
LC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Verminderde waarde |
Verlies |
|
|
- 17 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Verzekerde verliezen |
LOSA |
-30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Vermelding: |
|
|
|
|
|
|
|
1)Uitgangsvermogen is vermogen gekoppeld aan een 9/125 mm enkelmodusvezel.
2)Dit komt overeen met ongeveer 0,8 nm.
3) Gemeten met een PRBS 231-1 testpatroon, @10.325Gb/s, BER<10-12.
|
Elektrische kenmerken |
|
|
|
|
|
|
|
||
|
|
Parameter |
Symbool |
Min. |
Type |
|
Maximaal |
Eenheid |
Verwijder |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Voedingsspanning |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Voedingsstroom |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmitter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Inputverschilimpedantie |
Ohm. |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Differentiële gegevensinvoer swing |
Vin, PP. |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Overdraag uitzetten van spanning |
VD |
Vcc13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmissie-activeringsspanning |
VEN |
Vee |
|
|
Vee + 0.8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Hoogspanning |
|
Vcc13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Lage spanning |
|
Vee |
|
|
Vee + 0.8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Verzenden van 'Anslaten' |
|
|
|
|
10 |
wij |
|
|
|
|
Tijd |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ontvanger |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Differentiële gegevensuitvoer swing |
Vout, pp. |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tijdstip van stijging van de gegevensuitvoer |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uitvoertijd van de gegevens |
Tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Verminderingen van de liquiditeitswaarde |
|
Vcc13 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Verzekerde verliezen |
|
Vee |
|
|
Vee + 0.8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Vermelding:
- Direct aangesloten op TX-gegevensinvoerpins.
- Of open circuit.
- In 100 ohm differentiële beëindiging.
- Dit zijn ongefilterde waarden van 20 tot 80%.
- Verlies van signaal is LVTTL. Logic 0 geeft normale werking aan; logica 1 geeft aan dat er geen signaal is gedetecteerd.
Pinbeschrijvingen
Pin uit connectorblok op hostbord
|
Pinnetje |
Symbool |
Naam/beschrijving |
Verwijder |
|||
|
1 |
VEET |
Ground van de zender |
(Gewoon bij ontvangende grond) |
1 |
||
|
2 |
TFALT |
|
Zenderfout. |
|
2 |
|
|
3 |
TDIS |
Zender uitgeschakeld, laser uitslag uitgeschakeld. |
3 |
|||
|
4 |
SDA |
2-draad Serial Interface Data Line |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
2-draad Serial Interface Clock Line |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
Module afwezig. |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
Rate Selecteer 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
Lossen |
Signaalverlies. |
Logic 0 geeft normale werking aan. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
Geen verbinding vereist |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
Receptorgrond |
(Gewoon bij zendergrond) |
1 |
||
|
11 |
VEER |
Receptorgrond |
(Gewoon bij zendergrond) |
1 |
||
|
12 |
RD- |
Ontvanger omgekeerde gegevens. |
AC gekoppeld |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
Ontvanger: niet-omgekeerde gegevens. AC gekoppeld |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
Receptorgrond |
(Gewoon bij zendergrond) |
1 |
||
|
15 |
VCCR |
Stroomvoorziening van de ontvanger |
|
|||
|
16 |
VCCT |
Stroomvoorziening van de zender |
|
|||
|
17 |
VEET |
Ground van de zender |
(Gewoon bij ontvangende grond) |
1 |
||
|
18 |
TD+ |
Transmitter niet-omgekeerde data in. |
|
|||
|
|
|
|
|
|
||
|
19 |
T.D. |
Transmitter omgekeerde gegevens in. |
AC gekoppeld. |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
Ground van de zender |
(Gewoon bij ontvangende grond) |
1 |
||
Vermelding:
1)De grond van het circuit is van binnen geïsoleerd van de grond van het chassis.
2)TFALTis een open verzamelaar/afvoer, die moet worden opgetrokken met een 4,7k ∼ 10k Ohm weerstand op het hostbord alsDe optrekspanning moet tussen de 2,0 V en de Vcc + 0,3 V liggen.Een hoge uitslag geeft aan dat een zenderfout wordt veroorzaakt door de TX-biasstroom of het TX-uitgangsvermogen dat de vooraf ingestelde alarmmerschalen overschrijdtEen lage uitgang geeft aan dat de stroom normaal werkt.
Laseruitgang uitgeschakeld op TDIS> 2,0 V of open, ingeschakeld op TDIS< 0,8 V.
MOD_ABS trekt de lijn laag om aan te geven dat de module is aangesloten.
Intern naar beneden getrokken volgens SFF-8431 Rev 4.1.
LOS is open collectie-uitgang. Het moet worden getrokken met 4,7kΩ 10kΩ op het hostbord tot een spanning tussen 2,0V en 3,6V. Logic 0 geeft normale werking aan; logica 1 geeft signaalverlies aan.
Digitale diagnostische functies
TKD-xx92-3LCD40-transceivers ondersteunen het 2-draad seriële communicatieprotocol zoals gedefinieerd in de SFP+ MSA.
De standaard SFP-serie-ID biedt toegang tot identificatie-informatie die de mogelijkheden, standaardinterfaces, fabrikant en andere informatie van de transceiver beschrijft.
Bovendien bieden de SFP+-transceivers een unieke verbeterde digitale diagnostische bewakingsinterface, die realtime toegang biedt tot apparaatbewerkingsparameters zoals de transceivertemperatuur,laserbiasstroomHet definieert tevens een geavanceerd systeem van alarm- en waarschuwingssignalen.die de eindgebruikers waarschuwt wanneer bepaalde bedrijfsparameters buiten een fabrieksgesteld normaal bereik liggen.
De SFP+ MSA definieert een 256-byte geheugenkaart in EEPROM die toegankelijk is via een 2-draad serie-interface op het 8-bits adres 1010000X (A0h).De digitale diagnostische bewakingsinterface maakt gebruik van het 8-bits adres 1010001X (A2h), dus de oorspronkelijk gedefinieerde serie ID geheugen kaart blijft ongewijzigd.
De operationele en diagnostische informatie wordt gecontroleerd en gerapporteerd door een Digital Diagnostics Transceiver Controller (DDTC) in de transceiver, die via een 2-draad serie-interface toegankelijk is.Wanneer het seriële protocol geactiveerd isDe positieve rand klokken gegevens in de SFP-transceiver in die segmenten van de E2PROM die niet schrijfbeschermd zijn.De negatieve rand klokken gegevens van de SFP-transceiverHet seriële gegevenssignaal (SDA, Mod Def 2) is tweerichtings voor seriële gegevensoverdracht. De host gebruikt SDA in combinatie met SCL om het begin en einde van de activering van het seriële protocol te markeren.De geheugen zijn georganiseerd als een reeks van 8-bit data woorden die individueel of opeenvolgend kunnen worden aangesproken.
Host - Transceiver Interface Block Diagram
Uitleg van de afmetingen
Voldoen aan SFF-8432 rev5.0, de verbeterde Pluggable form factor specificatie.
Naleving van de regelgeving
|
Kenmerken |
Referentie |
Prestaties |
|
|
Elektrostatische ontlading (ESD) |
IEC/EN 61000-4-2 |
Compatibel met normen |
|
|
|
|
|
|
|
Elektromagnetische interferentie (EMI) |
FCC deel 15 klasse B EN 55022 klasse B |
Compatibel met normen |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
Veiligheid van laserogen |
FDA 21CFR 1040.10, 1040.11 IEC/EN |
Laserproduct van klasse 1 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
Herkenning van componenten |
IEC/EN 60950, UL |
Compatibel met normen |
|
|
|
|
|
|
|
ROHS |
2002/95/EG |
Compatibel met normen |
|
|
|
|
|
|
|
EMC |
EN 61000-3 |
Compatibel met normen |
|
|
|
|
|
|
