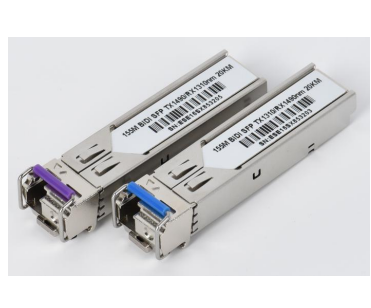

155 Mbps SFP bidirectionele transceiver | 20 KM bereik Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TK-B3403-3LCD20 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | T/T,/Paypal,L/C |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | 155 Mbps SFP bidirectionele transceiver | 20 KM bereik Tx1310nm/Rx1490nm | (TK-B3403-3LCD20) | Voedingsspanning: | 3,14-3,46V |
|---|---|---|---|
| Voedingsstroom: | 300 ma | Differentiële impedantie invoeren: | 100 Ω |
| Single-ended data-invoerzwaai: | 180-700mA | Swingdifferentie voor gegevensinvoer: | 400-1800 mV |
| Verzenden Uitschakelen Bevestigingstijd: | 10 ons | Differentiële gegevensuitvoerzwaai: | 300-850mA |
| Bedrijfstemperatuur: | 0 tot +70°C | Garantie: | 1 jaar, levenslang onderhoud |
| Vezel merk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | 155 Mbps SFP-transceiver 20 km bereik,Bi-directionele SFP-transceiver Tx1310nm/Rx1490nm,Optische transceivermodule met een bereik van 20 km |
||
Productomschrijving
155 Mbps SFP Bi-Directional Transceiver. 20 km bereik Tx1310nm/Rx1490nm.
De SFP-BIDI-transceivers zijn high-performance, kosteneffectieve modules die gegevenssnelheden van 155 Mbps ondersteunen met een transmissieafstand van 20 km over eenmodusvezel.
De transceiver bestaat uit drie hoofdonderdelen: een FP-laserzender, een PIN-fotodiode geïntegreerd met een trans-impedantie-voorversterker (TIA) en een MCU-besturingseenheid.Alle modules voldoen aan de veiligheidsvereisten voor laser van klasse I en zijn compatibel met de specificaties van SFP Multi-Source Agreement (MSA) en SFF-8472..
Toepassingen
- SDH STM-1, S-1.1L-1.1L-1.2
- SONET OC-3 IR1, LR1, LR2
- Andere optische communicatieverbindingen
Belangrijkste kenmerken
- Tot 155 Mbps gegevenssnelheid
- 1310 nm FP-laser en 1490 nm PIN-fotodetector voor 20 km transmissie
- Conform SFP MSA en SFF-8472 met simplex LC-vat
- Digitale diagnostische bewaking: interne of externe kalibratie
- RoHS-conform
- +3,3V enkelstroomvoorziening
- Temperatuur van de werkruimte: 0°C tot +70°C (commercieel) / -40°C tot +85°C (industrieel)
Nalevingsnormen
- SFP+ MSA-conform
- SFF-8472 Revisie 9.5 conform
- IEEE802.3-2005-conform
- Telcordia GR-468-CORE-conform
- FCC 47 CFR deel 15, conform klasse B
- FDA 21 CFR 1040.10 en 1040.11, Klasse 1 conform
- Voldoen aan SFF-8472
- Voldoen aan SFF-8431
- RoHS-conform
Technische specificaties
Elektrische interfacekarakteristieken
Notities:
1) Direct aangesloten op de TX-gegevensinvoerpen.
2) Of open circuit.
3) Tot 100 ohm differentiële beëindiging.
4) 20 - 80 %
5) Verlies van signaal is LVTTL. Logic 0 geeft normale werking aan; logica 1 geeft geen signaal aan.
6) De gevoeligheid van de ontvanger voldoet aan de sinusvormige modulatie van de voedingsbron van 20 Hz tot 1,5 MHz tot aan de gespecificeerde waarde die wordt toegepast via het aanbevolen voedingsfilternetwerk.
1) Direct aangesloten op de TX-gegevensinvoerpen.
2) Of open circuit.
3) Tot 100 ohm differentiële beëindiging.
4) 20 - 80 %
5) Verlies van signaal is LVTTL. Logic 0 geeft normale werking aan; logica 1 geeft geen signaal aan.
6) De gevoeligheid van de ontvanger voldoet aan de sinusvormige modulatie van de voedingsbron van 20 Hz tot 1,5 MHz tot aan de gespecificeerde waarde die wordt toegepast via het aanbevolen voedingsfilternetwerk.
