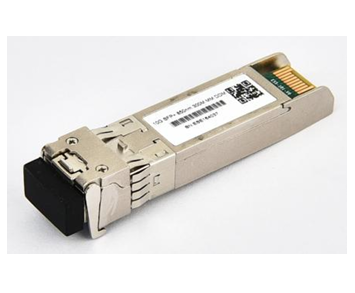

10Gbps 1310 nm MM 220M SFP+ optische zendontvanger | Hoge kwaliteit en kosteneffectief | (TK-1392-3LCD02)
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TK-1392-3LCD02 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | T/T,/Paypal,L/C |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | 10Gbps 1310 nm MM 220M SFP+ optische zendontvanger | Hoge kwaliteit en kosteneffectief | (TK-1392-3L | Voedingsspanning: | 3,14-3,46V |
|---|---|---|---|
| Voedingsstroom: | 300 ma | Differentiële impedantie invoeren: | 100 Ω |
| Single-ended data-invoerzwaai: | 180-700mA | Swingdifferentie voor gegevensinvoer: | 400-1800 mV |
| Verzenden Uitschakelen Bevestigingstijd: | 10 ons | Differentiële gegevensuitvoerzwaai: | 300-850mA |
| Bedrijfstemperatuur: | 0 tot +70°C | Garantie: | 1 jaar, levenslang onderhoud |
| Vezel merk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | de Optische Zendontvanger van 10Gbps SFP+,1310 nm MM 220M transceivermodule,kosteneffectieve SFP+-optische transceiver |
||
Productomschrijving
10Gbps 1310nm MM 220M SFP+ Optische Transceiver
Hoge Kwaliteit en Kosteneffectief | Model: TK-1392-3LCD02
Productoverzicht
De 10Gbps 1310nm MM 220M SFP+ Optische Transceiver ondersteunt bitrates van 9,95 tot 10,3 Gbps en is ontworpen voor single-mode glasvezel met nominale golflengtes van 1270 nm of 1330 nm.
De zendersectie is voorzien van een multiple quantum well DFB-laser die voldoet aan de laserveiligheidsnormen van klasse 1 volgens IEC-60825. De ontvangersectie bevat een geïntegreerde InGaAs-detector voorversterker (IDP) gemonteerd in een optische header, gekoppeld aan een begrenzende post-versterker IC voor optimale prestaties.
Toepassingen
- 10GBASE-LRM 10Gigabit Ethernet
- Legacy FDDI multimode links
- Compatibel met SFF-8472 SFP+ MSA
- Compatibel met SFP+ SFF-8431 en SFF-8432
- Compatibel met 802.3ae 10GBASE-LRM
- RoHS-conform
De TK-1392-3LCD02 SFP+ transceiver is een transceiver met lineaire interface die connectiviteit met hoge prestaties mogelijk maakt.
Belangrijkste Kenmerken
- Ondersteunt bitrates van 9,95 tot 10,3 Gbps
- Transmissieafstand tot 220m (OM1 glasvezel)
- Hot Pluggable SFP+ footprint
- 1310nm FP-zender, PIN-fotodetector
- Digitale statusbewakingsinterface
- Duplex LC-connector
- RoHS-conform en Loodvrij
- Metalen behuizing voor lagere EMI
- Enkele 3.3V voeding
- Stroomverbruik < 1W
- Bedrijfstemperatuur: 0 tot 70°C
- Compatibel met FC-PI-4 800-Mx-SN-I, SFF-8431, SFF-8432 en SFF-847
Conformiteitsnormen
- SFP+ MSA-conform
- SFF-8472 revisie 9.5 conform
- IEEE802.3-2005 conform
- Telcordia GR-468-CORE conform
- FCC 47 CFR Deel 15, Klasse B conform
- FDA 21 CFR 1040.10 en 1040.11, klasse 1 conform
- Compatibel met SFF-8472
- Compatibel met SFF-8431
- RoHS-conform
Technische Specificaties
Opmerkingen:
1) Klasse 1 Laserveiligheid volgens FDA/CDRH en IEC-825-1 regelgeving.
2) Met slechtste geval extinctieratio. Gemeten met een PRBS 2^31-1 testpatroon, @10.325Gb/s, BER < 10^-12
1) Klasse 1 Laserveiligheid volgens FDA/CDRH en IEC-825-1 regelgeving.
2) Met slechtste geval extinctieratio. Gemeten met een PRBS 2^31-1 testpatroon, @10.325Gb/s, BER < 10^-12
Elektrische Interface Kenmerken
Opmerkingen:
1) Direct aangesloten op TX data-ingangspinnen. Daarna AC-gekoppeld.
2) Of open circuit.
3) In 100 ohm differentiële terminatie.
4) 20-80%.
5) Loss Of Signal is LVTTL. Logica 0 geeft normale werking aan; logica 1 geeft geen signaal gedetecteerd aan.
6) Ontvangersgevoeligheid is conform met sinusvormige modulatie van de voeding van 20Hz tot 1.5MHz tot de gespecificeerde waarde, toegepast via het aanbevolen voedingsfilteringsnetwerk.
1) Direct aangesloten op TX data-ingangspinnen. Daarna AC-gekoppeld.
2) Of open circuit.
3) In 100 ohm differentiële terminatie.
4) 20-80%.
5) Loss Of Signal is LVTTL. Logica 0 geeft normale werking aan; logica 1 geeft geen signaal gedetecteerd aan.
6) Ontvangersgevoeligheid is conform met sinusvormige modulatie van de voeding van 20Hz tot 1.5MHz tot de gespecificeerde waarde, toegepast via het aanbevolen voedingsfilteringsnetwerk.
Productafbeeldingen
Waarom TAKFLY Kiezen?
- 26+ jaar productie-ervaring in glasvezelproducten
- 450+ assemblage medewerkers met 3+ jaar ervaring
- 10+ R&D ingenieurs toegewijd aan innovatie
- 16 uit Duitsland geïmporteerde spuitgietmachines en productielijnen
- 30+ testmachines waaronder OTDR, 3D, VFL, IL&RL testinstrumenten
- Uitgebreide testapparatuur: treksterkte testers, druksterkte testers, vermogenstesters, lichtcontroleurs
- OEM-branding geaccepteerd
- Wereldwijde beursdeelname: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Controle van grondstoffen ter plaatse vóór productie
- Volledige inspectie na elk individueel proces
- Uitgebreide half-af productcontroles
- Volledige inspectie van eindproducten vóór verpakking
- Controles ter plaatse vóór verzending
Leveringsinformatie
- Monsters: 1-3 werkdagen
- Massaproductiebestellingen: 3-7 werkdagen
- Verpakking: Plastic zakken, kartonnen dozen en pallets beschikbaar op aanvraag
Veelgestelde Vragen
V1: Hoe kan ik uw catalogus en prijslijst ontvangen?
Geef uw e-mailadres of contactgegevens op via onze website om onze catalogus en prijslijst te ontvangen.
V2: Kan ik over de prijzen onderhandelen?
Ja, we kunnen kortingen overwegen voor meerdere containerladingen met gemengde goederen.
V3: Hoeveel bedragen de verzendkosten?
Verzendkosten zijn afhankelijk van uw zendinggrootte en verzendmethode. Wij verstrekken de kosten op aanvraag.
V4: Kan ik u bezoeken?
Zeker! Onze fabriek is gevestigd in Shenzhen, China. Neem contact met ons op om een afspraak te maken.
V5: Wat als er een kwaliteitsprobleem is wanneer we de goederen ontvangen?
Als u kwaliteitsproblemen ondervindt bij het uitpakken, maak dan foto's ter referentie. Onze QC-afdeling zal dit onderzoeken en de beste oplossingen bieden, evenals kwaliteitsverbeteringen doorvoeren voor toekomstige productie.
V6: Wat zijn uw verpakkingsvoorwaarden?
We verpakken goederen meestal in blisterdozen en kartonnen dozen, maar kunnen voldoen aan aangepaste verpakkingsverzoeken van klanten.
V7: Wat zijn uw betalingsvoorwaarden?
T/T 30% als aanbetaling, en 70% saldo vóór levering. Wij verstrekken foto's van producten en verpakkingen vóór de definitieve betaling.
V8: Wat zijn uw leveringsvoorwaarden?
EXW, FOB, CFR, CIF, DDU
V9: Hoe zit het met uw levertijd?
Over het algemeen 5-7 werkdagen na ontvangst van de vooruitbetaling. De specifieke levertijd is afhankelijk van de artikelen en de bestelhoeveelheid.
V10: Kunt u produceren volgens de monsters?
Ja, we kunnen producten produceren op basis van uw monsters of technische tekeningen.
Als u geïnteresseerd bent in onze producten of vragen heeft, neem dan op elk moment contact met ons op!
Wilt u meer details over dit product weten
