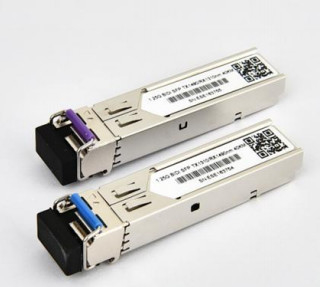

1.25Gbps SFP bi-directionele transceiver, 20 km bereik Tx1310nm/Rx1490nm

1. Direct aangesloten op de TX data-invoer pins.
2. Of open circuit.
3. In 100 ohm differentiële beëindiging.
4. 20 80 %
5. Verlies van signaal is LVTTL. Logic 0 geeft normale werking aan; logica 1 geeft aan dat er geen signaal is gedetecteerd.
6. De ontvanger is gevoelig voor de sinusvormige modulatie van de voedingsbron van 20 Hz tot 1,5 MHz tot aan de gespecificeerde waarde die wordt toegepast via het aanbevolen voedingsfilternetwerk.

Elektrische apparatuur Invoer / Output Kenmerken

Vermelding:

1. TD+/- zijn intern AC gekoppeld met 100Ω differentiële beëindiging in de module.

2. Tx Fault en Rx LOS zijn open collectie-uitgangen, die moeten worden getrokken met 4,7k tot 10kΩ weerstanden op het hostbord.

3. RD+/- uitgangen zijn intern AC gekoppeld, en moeten worden beëindigd met 100Ω (differentieel) bij de gebruiker SERDES

Vermelding:

1. Als de uitgang hoog is, geeft dit aan dat er een laserschade is en als de uitgang laag is, geeft dit aan dat het normaal werkt.
2. TX disable is een input die wordt gebruikt om de transmitter optische uitgang uit te schakelen. Het wordt binnen de module met een 4,7 10KΩ weerstand getrokken.8, < 2,0 V): Onbepaald hoog (2,0 V ~ Vcc + 0,3 V): Transmitter uitgeschakeld Open: Transmitter uitgeschakeld

• Mod-Def 0,1,2Dit zijn de module definitie pinnen. Ze moeten worden getrokken met een 4,7K 10KΩ weerstand op de host board. De trekspanning moet VccT of VccR zijn.
• Mod-Def 0 is geaard door de module om aan te geven dat de module aanwezig is Mod-Def 1 is de kloklijn van twee draad serieel interface voor serieel ID
• Mod-Def 2 is de gegevenslijn van twee draad serieel interface voor serieel ID

1. Bij hoog signaal geeft deze uitgang aan dat er geen signaal meer is en bij laag signaal wordt aangegeven dat het signaal normaal werkt.
2. RD+/-: Dit zijn de differentiële ontvanger-uitgangen. Het zijn AC gekoppelde 100Ω differentiaallijnen die moeten worden beëindigd met 100Ω (differentieel) bij de gebruiker SERDES.De wisselstroomkoppeling vindt plaats in de module en is dus niet vereist op het hostbord.
3. TD+/-: Dit zijn de differentiële zenderinvoeringen.De wisselstroomkoppeling vindt plaats in de module en is dus niet vereist op het hostbord.

Digitaal Diagnostiek Functies

TAKFLY TK-B3424-3LCD20-transceivers ondersteunen het 2-draad seriecommunicatieprotocol zoals gedefinieerd in de SFP MSA. Het is zeer nauw verwant aan het in de GBIC-standaard gedefinieerde E2PROM,met dezelfde elektrische specificaties.

De standaard SFP-serie-ID biedt toegang tot identificatie-informatie die de mogelijkheden, standaardinterfaces, fabrikant en andere informatie van de transceiver beschrijft.

Bovendien bieden TAKFLY SFP-transceivers een unieke verbeterde digitale diagnostische bewakingsinterface, die realtime toegang geeft tot apparaatbewerkingsparameters zoals de transceivertemperatuur,laserbiasstroomHet definieert tevens een geavanceerd systeem van alarm- en waarschuwingssignalen.die de eindgebruikers waarschuwt wanneer bepaalde bedrijfsparameters buiten een fabrieksgesteld normaal bereik liggen.

De SFP MSA definieert een 256-byte geheugenmap in E2PROM die toegankelijk is via een 2-draad serie-interface op het 8bit adres 1010000X (A0h).De digitale diagnostische bewakingsinterface maakt gebruik van het 8-bits adres 1010001X (A2h), dus de oorspronkelijk gedefinieerde serie ID geheugen kaart blijft ongewijzigd.en is dus volledig achterwaarts compatibel met zowel de GBIC-specificatie als de SFP Multi Source Agreement.

De operationele en diagnostische informatie wordt gecontroleerd en gerapporteerd door een Digital Diagnostics Transceiver Controller (DDTC) in de transceiver, die via een 2-draad serieinterface toegankelijk is.Wanneer het seriële protocol geactiveerd isDe positieve rand klokken gegevens in de SFP-transceiver in die segmenten van de E2PROM die niet schrijfbeschermd zijn.De negatieve rand klokken gegevens van de SFP-transceiverHet seriële gegevenssignaal (SDA, Mod Def 2) is tweerichtings voor seriële gegevensoverdracht. De host gebruikt SDA in combinatie met SCL om het begin en einde van de activering van het seriële protocol te markeren.De geheugen zijn georganiseerd als een reeks van 8-bit data woorden die individueel of opeenvolgend kunnen worden aangesprokenDigitale diagnostiek voor de TK-B3424-3LCD20 is standaard intern gekalibreerd.

Typisch Interface Circuits

Pakket Afmetingen

Regulering Naleving
