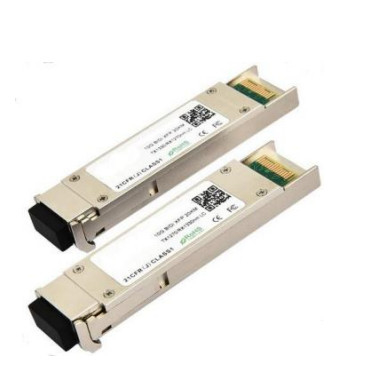

• 10Gbps XFP bi-directionele transceiver, 60 km bereik Tx1270/1330nm / Rx1330/1270nm
10Gbps XFP bi-directionele transceiver, 60 km bereik Tx1270/1330nm / Rx1330/1270nm

10Gbps XFP bi-directionele transceiver, 60 km bereik Tx1270/1330nm / Rx1330/1270nm

Productdetails:

Plaats van herkomst: Guangdong, shenzhen
Merknaam: TAKFLY
Certificering: CE,ROHS,REACH,ISO9001,ISO14001
Modelnummer: TK-Bxx92-3LCD60

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 foto's
Prijs: US$0.01 ~ US$1200/PC
Levertijd: 3-7 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Beste prijs Contact

Gedetailleerde informatie
Verhouding: 50/50 Centrale golflengte: 1450nm
Invoegverlies: ≤ 0,3 dB Pakketgewicht: 10 g
Pakkettype: Kabel met een diameter van 2 mm Wavelegth: 1310 nm
Asuitlijning: Langzame as of Snelle as Golflengtebereik: 1310nm, 1550nm
Toepassing: Optische communicatiesystemen Splitsersverhouding: 98/2
Bergingstemperatuur: -40°C tot +85°C Poortnummer: 1X2
Lange vezels: 1 m Zuivel: PM Corning 980nm glasvezel
Vermogen om met energie om te gaan: Hoge macht
Markeren:

1330nm XFP tweerichtingstransceiver

,

60KM XFP tweerichtingstransceiver

,

10Gbps XFP bi-directionele transceiver

Productomschrijving

Beschrijving
  • TAKFLY XFP-TKBxx92-3LCD60 is conform met de IEEE803.3ae 10Gbase-Bx. en de transmissie afstand tot 60 km op SMF.

  • The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.

Kenmerken

  • Ondersteunt bitrates van 9,95 Gbit/s tot 10,5 Gbit/s
  • - Ik weet het niet.Warm aansluitbare XFP-voetafdruk

  • Maximale verbindingslengte van 60 km met SMF

  • 1270/ 1330nm DFB laserzender en 1330/ 1270nm ontvanger

  • XFP MSA-pakket met LC-connector

  • Geen referentieklok vereist

  • Loop back ondersteuning.

  • +3,3V, +1,8V voeding

  • Verlies van vermogen < 2 W

  • Compatibel met RoHS

  • Ingebouwde digitale diagnostische functies

  • Temperatuurbereik 0°C tot 70°C

Toepassingen

  1. 10GBASE-ER 10G Ethernet bij 10,3125Gbps
  2. 10GBASE-EW 10G Ethernet bij 9,953Gbps
  3. 1200-SM-LL-L 1-0G glasvezelkanaal bij 10,51875 Gbps

Absolute maximale ratings

Parameter Symbool Min.. Type. Maximaal. Eenheid Notitie
Bergingstemperatuur T's -40 - 85 oC
Bewaarruimtevochtigheid HA 5 - 95 %
Relatieve luchtvochtigheid RH - - 85 %
Spanning van de voedingsbron VCC -Nee.3 - 4 V
Signalinvoerspanning VCC Vcc-0.3 - Vcc+0.3 V

Aanbevolen bedrijfsomstandigheden

Parameter Symbool Min.. Type. Maximaal. Eenheid Notitie
Omgevingsoperatietemperatuur TA 0 - 70 oC Zonder luchtstroom
Spanning van de voedingsbron VCC 3.14 3.3 3.47 V
Stroomvoorziening ICC - - 450 mA
Gegevenspercentage BR 10.3125 Gbit/s
Transmissieafstand TD 2 - 60 km Toelichting (1)
Gekoppelde vezels enkelmodusvezel ITU-T G.652
Vermelding:
1) Gemeten met SMF

Specificatie van de zender

Parameter Symbool - Min. Typus. Max, ik ben er klaar voor. Eenheid Notitie
Gemiddeld gestart vermogen O.O. 2 - 6 dBm
Gemiddeld opgestart vermogen ((Laser uitgeschakeld) F-afvoer

-

-

 -30 dBm Toelichting (1)
Optische modulatieamplitude OMA -3 - - dBm Toelichting (1)
Centrale golflengte bereik λC 1270/1330 nm
Verhouding van de onderdrukking van de zijdelingse modus SMSR 30 - - dB
Spectrumbandbreedte ((-20dB) σ - - 1 nm
Uitstervingspercentage Spoedeisende hulp 3.5 6 - dB Toelichting (2)
Oogmasker Voldoet aan FC_PI_4 REV 7.0 Toelichting (2)
Vermelding:

1) Het optische vermogen wordt in SMF uitgezonden

2) Gemeten met RPBS 2^31-1 testpatroon @10.3125Gbs

Specificatie van de ontvanger

Parameter Symbool Min.. Type. Maximaal. Eenheid Notitie
Invoeroptische golflengte λIN 1330/1270 nm
Gevoeligheid van de ontvanger gemiddeld PIN-code - - - 20 dBm Toelichting (1)
Invoerverzadigingsvermogen (overbelasting) PSAT 0.5 - - dBm Toelichting (1)
Verzekerde verliezen PA -30 - - dBm
Verminderde waarde PD - - - 25 dBm
LOS - hysteresis PHys 0.5 - 4 dB
Opmerking:

1) Gemeten met RPBS 2^31-1 testpatroon @10.3125Gbs BER=<10^-12 ER=6DB

Elektrische interfacekarakteristieken

Parameter Symbool Min.. Type. Maximaal. Eenheid Notitie
Totale stroomvoorziening Icc - - 350 mA
Transmitter
Differentiële data-invoerspanning VDT 120 - 820 mVp-p
Differentiële lijninvoer Impedantie RIN 85 100 115 Ohm.
Verzenderfout-uitvoer hoog VFaultH 2.4 - Vcc V
Verzenderfout-uitgang laag VFaultL -Nee.3 - 0.8 V
Transmitter uitschakelen Spanning - hoog VDisH 2 - Vcc+0.3 V
Transmitter uitschakelen Spanning-laag VDisL -Nee.3 - 0.8 V
Ontvanger
Differentiële gegevensuitgangsspanning VDR 300 - 850 mVp-p
Differentiële lijn Uitgangsimpedantie Routing 80 100 120 Ohm.
Ontvanger LOS Trek Resistor RLOS 4.7 - 10 KOhm
Data-output Stijging/valtijd tr/tf 20 - - ps
LOS-uitgangsspanning VLOSH 2 - Vcc V
LOS-uitgangsspanning laag VLOSL -Nee.3 - 0.4 V

Pinnetje Beschrijving

10Gbps XFP bi-directionele transceiver, 60 km bereik Tx1270/1330nm / Rx1330/1270nm

Pinnetje

Logisch.

Symbool

Naam/beschrijving

Notitie
1 GND Ground-module 1
2 VEE5 Facultatief 5.2 Stroomvoorziening niet vereist
3 LVTTL-I Mod-Desel Module De-select; Wanneer laag gehouden wordt, kan de module reageren op 2-draad serieel interface commando's
4 LVTTL-O Onderbreken. Onderbreken (balk); geeft aan dat er een belangrijke voorwaarde aanwezig is die kan worden gelezen via de seriële 2-draadinterface 2
5 LVTTL-I TX_DIS Transmitter uitgeschakeld; Transmitter laserbron uitgeschakeld
6 VCC5 +5 Stroomvoorziening
7 GND Ground-module 1
8 VCC3 +3,3V stroomtoevoer
9 VCC3 +3,3V stroomtoevoer
10 LVTTL-I SCL Serial 2-wire interface clock 2
11 LVTTLI/O SDA Serieel 2-draad interface datalijn 2
12 LVTTL-O Mod_Abs Module afwezig, indicatie module niet aanwezig. 2
13 LVTTL-O Mod_NR Module Not Ready; XGIGA definieert het als een logische OR tussen RX_LOS en Loss of Lock in TX/RX. 2
14 LVTTL-O RX_LOS Signalverlies van de ontvanger 2
15 GND Ground-module 1
16 GND Ground-module 1
17 CML-O RD- Ontvanger omgekeerde gegevensuitgang
18 CML-O RD+ Receiver niet-omgekeerde gegevensuitgang
19 GND Ground-module 1
20 VCC2 +1.8V stroomvoorziening

21

LVTTL-I

P_Down/RST

 Power Down; Wanneer hoog, plaatst de module in de stand-by-modus met een laag vermogen en op de dalende rand van P_Down start een module reset
Reset: de vallende rand start een volledige reset van de module, inclusief de seriële interface met twee draden, gelijk aan een stroomcyclus.
22 VCC2 +1.8V stroomvoorziening
23 GND Ground-module 1
24 PECL-I Referentie: Referentieklok niet-omgekeerde ingang, wisselstroom gekoppeld op het hostbord 3
25 PECL-I Verwijzingen Referentieklok omgekeerde ingang, wisselstroom gekoppeld op het hostbord niet vereist 3
26 GND Ground-module 1
27 GND Ground-module 1
28 CML-I T.D. Omgekeerde gegevensinvoer van de zender
29 CML-I TD+ Niet-omgekeerde gegevensinvoer van de zender
30 GND Ground-module 1

Vermelding:

1) Het module-systeem is geïsoleerd van het module-chassis binnen de module.

2) Open collector; moet worden opgetrokken met 4,7k ≈ 10 kohms op het hostbord tot een spanning tussen 3,15 V en 3,6 V.

3) De XFP-10GER vereist geen Invoer van de Referentieklok.

Aanbevolen blok Circuits

10Gbps XFP bi-directionele transceiver, 60 km bereik Tx1270/1330nm / Rx1330/1270nm

Overzicht Afmetingen

10Gbps XFP bi-directionele transceiver, 60 km bereik Tx1270/1330nm / Rx1330/1270nm

Naleving van de regelgeving

Kenmerken Referentie Prestaties
Elektrostatische ontlading (ESD) IEC/EN 61000-4-2 Compatibel met normen
Elektromagnetische interferentie (EMI)

FCC deel 15 klasse B EN 55022 klasse B

(CISPR 22A)

 Compatibel met normen
Veiligheid van laserogen FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 Laserproduct van klasse 1
Herkenning van componenten IEC/EN 60950, UL Compatibel met normen
ROHS 2002/95/EG Compatibel met normen
EMC EN 61000-3 Compatibel met normen
