LGX Box PLC Splitter Standardiseerde voetafdruk voor 1×2 tot 2×64, compatibel met SC/LC-connectoren
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | QSFP28-4SFP28-xxx |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$17.66 ~ US$70.63/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Markeren: | LGX Box PLC Splitter SC/LC compatibel,vezeloptische PLC splitter 1×2 tot 2×64,gestandaardiseerde PLC splitter LGX Box |
||
|---|---|---|---|
Productomschrijving
LGX Box PLC Splitter Standardiseerde voetafdruk voor 1×2 tot 2×64
Compatibel met SC/LC-connectoren voor glasvezelverspreidingsframes, optische cross-connection-kasten en ODF-sub-racks.
Productoverzicht

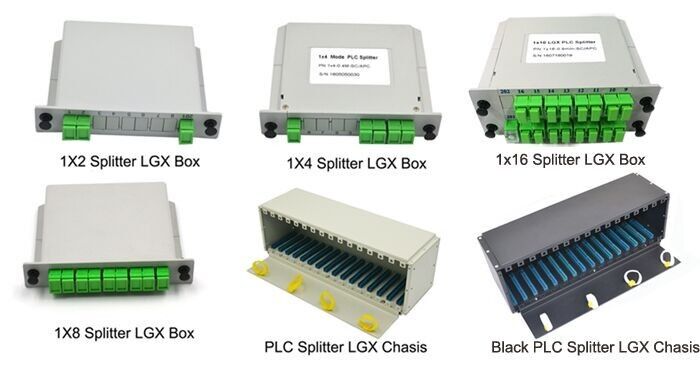

De LGX-doos biedt een gestandaardiseerde metaal/plastiek behuizing voor PLC-optische splitters, met een splitverhouding van 1 × 2 tot 2 × 64.Beschikbaar met SC- of LC-aansluitingen (simplex/duplex) om aan uw specifieke eisen te voldoen.
Pakketdimensies versus Splits ratio
Standard LGX-doos afmetingen (L × W × H, in mm):
| Splits ratio | Type aansluiting | Lengte × Breedte × Hoogte (mm) |
|---|---|---|
| 1 × 2 | SC / LC | 130 × 100 × 25 |
| 1x4 | SC / LC | 130 × 100 × 25 |
| 1 × 8 | SC / LC | 130 × 100 × 25 |
| 1 × 16 | SC / LC | 130 × 100 × 50 |
| 1 × 32 | LC | 130 × 100 × 50 |
| 1 × 32 | SC | 130 × 100 × 102 of 267 × 100 × 50 |
| 1 × 64 | LC | 130 × 180 × 102 |
| 1 × 64 | SC | 130 × 100 × 205 |
| 2x2 | SC / LC | 130 × 100 × 25 |
| 2x4 | SC / LC | 130 × 100 × 25 |
| 2x8 | SC / LC | 130 × 100 × 25 |
| 2x16 | SC / LC | 130 × 100 × 50 |
| 2x32 | LC | 130 × 100 × 50 |
| 2x32 | SC | 130 × 100 × 102 |
| 2x64 | LC | 130 × 100 × 50 |
Notities:
• De afmetingen zijn typisch voor een lege behuizing; er kunnen kleine verschillen optreden als gevolg van interne vezelrouting
• Voor de 1×32 SC-versie zijn twee externe afmetingen beschikbaar voor verschillende diepten van de rek of bak
• Alle LGX-dozen zijn voorzien van standaard montageopeningen die compatibel zijn met de reguliere ODF-bakken
• De afmetingen zijn typisch voor een lege behuizing; er kunnen kleine verschillen optreden als gevolg van interne vezelrouting
• Voor de 1×32 SC-versie zijn twee externe afmetingen beschikbaar voor verschillende diepten van de rek of bak
• Alle LGX-dozen zijn voorzien van standaard montageopeningen die compatibel zijn met de reguliere ODF-bakken
Gemeten optische prestaties
Fabrieksmetingsgegevens voor 1×4, 1×8 en 1×16 enkelmodus PLC-splitters:

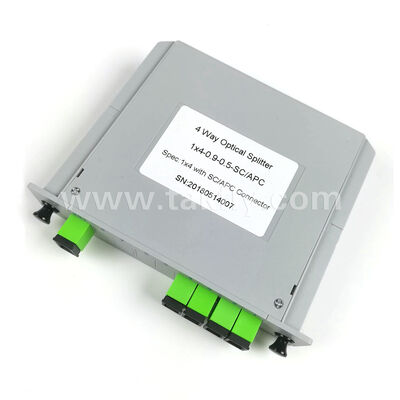

1 × 4 enkelmodus PLC-splitter
| Operatiegolflengte | 1260-1650 nm |
| V/N | 1x4-PLC-0-9-0.5-SA |
| Vlakken | G.657A met Φ0,9 mm losse buis |
| Type aansluiting | SC/APC |
| Werktemperatuur | -40°C tot +85°C |
| Invoegingsverlies | Maximum 7,2 dB |
| PDL | Maximum 0,2 dB |
| Terugkeerverlies | ≥ 55 dB |
1 × 8 enkelmodus PLC-splitter
| Operatiegolflengte | 1260-1650 nm |
| V/N | 1x8-PLC-0.9-0.5-SA |
| Vlakken | G.657A met Φ0,9 mm losse buis |
| Type aansluiting | SC/APC |
| Werktemperatuur | -40°C tot +85°C |
| Invoegingsverlies | Maximum 10,5 dB |
| PDL | Maximum 0,2 dB |
| Terugkeerverlies | > 55 dB |

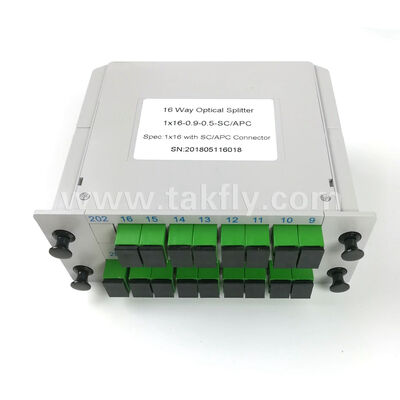

1 × 16 enkelmodus PLC-splitter
| Operatiegolflengte | 1260-1650 nm |
| V/N | 1-16-PLC-0.9-0.5-SA |
| Vlakken | G.657A met Φ0,9 mm losse buis |
| Type aansluiting | SC/APC |
| Werktemperatuur | -40°C tot +85°C |
| Invoegingsverlies | Maximum 13,0 dB |
| PDL | Maximum 0,25 dB |
| Terugkeerverlies | ≥ 55 dB |
Materialen en milieuspecificaties
- Housemateriaal:koudgewalst staal (zwarte coating) of vlamvertragend ABS (facultatief)
- Typ van de vezels:G.657A1 / G.652D (bekijkbaar zonder buiggevoeligheid)
- Verbindingen:SC/APC, SC/UPC, LC/APC, LC/UPC (bij bestelling vermelden)
- De lengte van de staart:Standaard 0,5 m / 1,0 m / 1,5 m, aanpasbaar
- Werktemperatuur:-40°C tot +85°C
- Bergingstemperatuur:-40°C tot +85°C
- Vochtigheid:≤ 95% (niet-condenserend)
Typische toepassingen
- Integratie van ODF-subracks- Directe slide-in compatibiliteit met 19-inch LGX patch panels
- met een vermogen van niet meer dan 50 W- Splitsing met een hoog aantal poorten in buiten-FTTx-knooppunten
- Datacenters- Distributie van vezels met een hoge dichtheid
- CATV-koptelefoons- Splitsing van het signaal
Aanpassingsopties
- Type aansluiting en poetsmiddel (APC/UPC)
- Lengte van de staart en kleur van de vezels
- Het type vezel (G.657A2, OM3 multimode)
- Kleur van de behuizing en etikettering met zijdefilter
Vaak gestelde vragen
Vaak gestelde vragen over producten
V1: Wat is het doel van een 1×128 PLC splitter?
A1: verdeelt één optisch signaal in 128 optische signalen met hetzelfde vermogen.
V2: Wat is het typische invoegverlies voor een 1×128 splitter?
A2: Het theoretische verlies bedraagt ongeveer 21,0 dB. Het totale invoegverlies bedraagt ≤ 23,0 dB (typisch), met een maximum van ≤ 26,0 dB volgens de industrienormen.
V3: Kan deze splitter achteruit gebruikt worden?
A3: Ja, PLC-splitters zijn passieve wederzijdse apparaten. Zij kunnen 128 invoersignalen combineren in één uitgangsvezel, maar let op dat het gecombineerde verlies hoog zal zijn (≥21 dB).
V4: Welke connectortypen zijn beschikbaar voor het uitgangspaneel?
A4: Standardopties zijn SC/APC (meestal voor FTTH), SC/UPC, LC/UPC of FC/APC. Neem contact met ons op om specifieke connectorinterfaces te bevestigen.
V5: Welke rekhoogte (U) vereist dit paneel?
A5: De rackhoogte hangt af van het ontwerp en de dichtheid van de poort. 1×128 splitters zijn meestal verkrijgbaar in 2U, 3U of 4U hoogte.
V6: Hoe temperatuurstabiel is de splitter in buitenkasten?
A6: Het apparaat werkt van -40 °C tot +85 °C, waardoor het geschikt is voor buitenkasten, hoofdruimtes of centrale kantoren zonder temperatuurbeheersing.
V7: Hoeveel splitter modules zijn er in?
A7: 1×128-splitters kunnen worden geïmplementeerd met een enkele PLC-chip met een hoge uniformiteit of door het cascaden van kleinere modules.
V8: Wat is de garantieperiode?
A8: De standaardgarantie is 1 jaar, voor niet door de mens veroorzaakte gebreken met gratis reparatie voor fabricagefouten.
Q9: Kan ik een monster krijgen voordat ik in bulk bestel?
A9: Ja, we leveren monsters. Geef uw connector- en vezellengtevereisten aan.
V10: Hoe worden de uitgangsconnectoren op hoogdichte panelen schoongemaakt?
A10: Gebruik éénklikreinigers of cassettereinigers met passende adapters (SC of LC).
Vaak gestelde vragen van bedrijven
Q1: Bent u een fabrikant?
A1: Ja, we zijn een fabrikant en leverancier van FTTH-oplossingen/oplossingen voor datacenters met hoofdkantoor in Shenzhen, China, opgericht in 2000.
Q2: Wat is uw minimale orderhoeveelheid?
A2: MOQ kan 1 stuk zijn, maar grotere hoeveelheden krijgen meer concurrerende prijzen.
Q3: Biedt u FOB-prijzen?
A3: Ja. Wij verzenden via de lucht (DHL, TNT, UPS, FEDEX) of zee (bulkverzendingen). Wij leveren FOB-citaten met inbegrip van verzendkosten en levertijden.
Q4: Wat is de kwaliteit van uw product?
A4: Onze productie volgt IEC en Europese normen met CE, ISO, RoHS, CPR en ANATEL certificeringen.
V5: Wat is uw levertijd?
A5: hangt af van de hoeveelheid en het type product. vezel jumpers: 2-3 werkdagen voor maximaal 5000 stuks. We houden voorraad van reguliere producten en behandelen dringende bestellingen.
V6: Wat is uw verpakking?
A6: Internationale standaardverpakking voor uitvoer.
Q7: Biedt u OEM/ODM-diensten?
A7: Ja, alle producten accepteren OEM/ODM bestellingen.
V8: Hoe bestellen?
A8: 1. Stuur een vraag met productspecificaties en hoeveelheid. 2. Wij leveren een offerte met levertijd. 3. Bevestig offerte en ontvang PI. 4. Productie begint na betaling. 5.Bevestig de informatie van de ontvanger6. Ontvang het traceringsnummer na verzending.
V9: Wat zijn uw betaalmethoden?
A9: T/T, Western Union, PayPal, MoneyGram. Grote bestellingen: 50% aanbetaling, 50% saldo voor verzending.
V10: Kan ik monsters aanvragen?
A10: Gratis monsters zijn beschikbaar voor producten onder de 10 EUR. Verzendkosten worden vóór verzending door de koper betaald.
V11: Wat is uw prijsmatchingbeleid?
A11: Als u op de markt een betere prijs vindt met dezelfde kwaliteitsnormen, kunnen wij die prijs evenaren.
