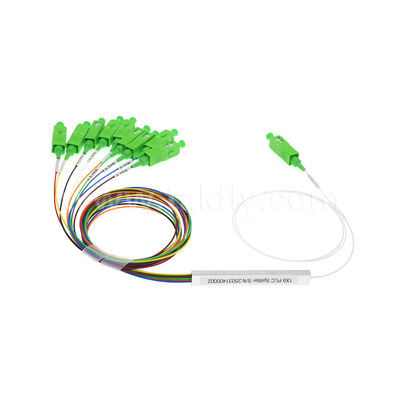

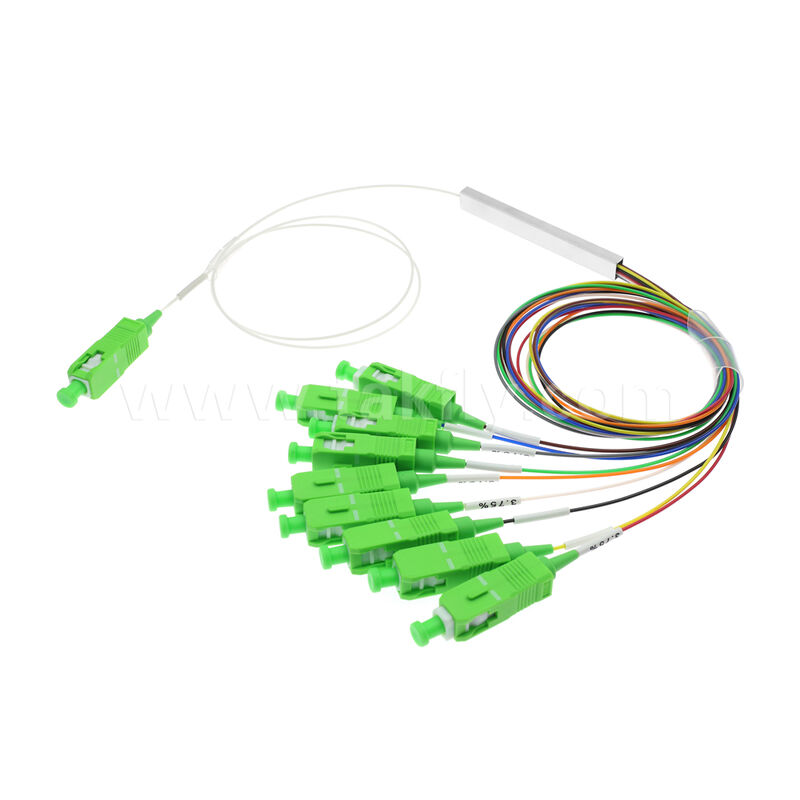

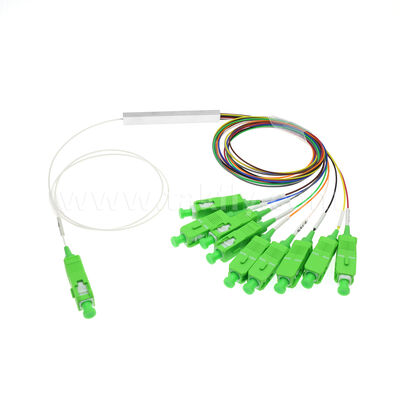

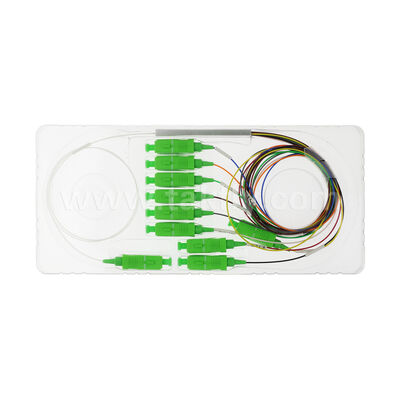

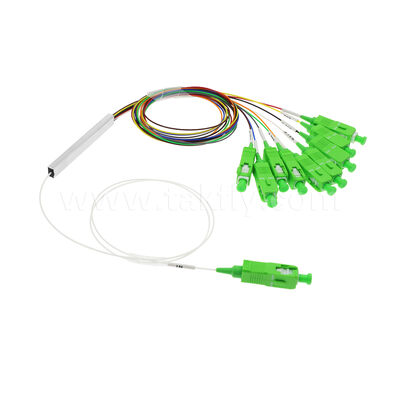

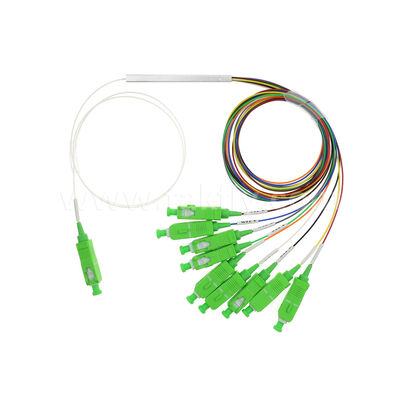

1×9 PLC-splitter met 0,9 mm vezels voor FTTH/FTTX-optische distributienetwerken
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | QSFP28-4SFP28-xxx |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$1.45 ~ US$43.18/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
Productomschrijving
1X9 Mini O.9mm PLC-splitter
Productoverzicht
Deze PLC-splitter heeft een 1*9-kanaalsconfiguratie, waardoor één ingang gelijkmatig verdeeld is over negen uitgangspoorten. Het compacte Mini-pakket maakt gebruik van vezels met een buitendiameter van 0,9 mm, geschikt voor vezeldistributieapparatuur met hoge dichtheid en installaties met beperkte ruimte.
Gebaseerd op planaire lichtgolfcircuittechnologie, levert het een stabiele splitsingsuniformiteit. Het operationele golflengtebereik bestrijkt 1260 nm tot 1650 nm, compatibel met passieve optische netwerken. Parameters voor invoegverlies en uniformiteit voldoen aan de IEC 61753-2-normen. Het bedrijfstemperatuurbereik van -40℃ tot +85℃ maakt plaatsing in buitenkasten of aansluitdozen voor abonnees mogelijk.
Beschikbare opties
- Connectortype: Geen / LC / SC-connector
- Afmetingen behuizing: op aanvraag aanpasbaar
- Vezeltype: G.657A1 / G.652D, enz.
Belangrijkste kenmerken
- Breedbandwerkingsgolflengte
- Laag invoegverlies
- Lage PDL
- Compact ontwerp
- Goede uniformiteit van kanaal tot kanaal
- Hoge betrouwbaarheid en stabiliteit
Productgegevens
| Bedrijfsgolflengte (nm) | 1260-1650 | Geïnspecteerde datum | 2025/3/14 |
| P/N | 1x9-0,9-0,5M-SC/APC | S/N | 25031400002 |
| Vezeltype | G657A1 | Vezellengte (m) | >=0,5 |
| Connectortype | SC/APC | Pakketafmeting (mm) | 60x7x4 |
| Opslagtemperatuur | -40~+85℃ | Bedrijfstemperatuur | -40~+85℃ |
Toepassingen
- Telecommunicatiesector
- PON-systeem
- FTTH / FTTX optische distributienetwerken
- CATV-signaalsplitsing
- Videotransmissie
- Passief optisch LAN (POL)
- Interne verbindingen met glasvezeldistributieframe (ODF).
- Splitterkoppelingen voor datacenters
Prestatiespecificaties
| Item | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Golflengte (NM) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Spec. | MAX.16.30 | MAX.0,25 | >65 | ||||||
| Haven-70% | 2.04 | 1,77 | 1,67 | 0,04 | 0,01 | 0,09 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 15.81 | 15.93 | 15,99 | 0,08 | 0,04 | 0,09 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 16.02 | 15.67 | 15.68 | 0,06 | 0,09 | 0,04 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 15.90 | 15.98 | 15.94 | 0,09 | 0,05 | 0,05 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 15.64 | 15.68 | 15.61 | 0,01 | 0,07 | 0,01 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 15.76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Doorgang | Doorgang | Doorgang |
| Haven-3,75% | 15.69 | 15.84 | 15.79 | 0,04 | 0,03 | 0,02 | Doorgang | Doorgang | Doorgang |
| Invoer | N.v.t | N.v.t | |||||||
| MAX. | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | N.v.t | ||
| MIN. | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | N.v.t | ||
| Gemiddeld | 14.34 | 14.35 uur | 14.22 | 0,06 | 0,05 | 0,05 | N.v.t | ||
| Uniformiteit (s1.0dB) | 0,53 | 0,51 | 0,48 | Directiviteit (dB) | >55 |
Technische specificaties
| Item | Parameter |
|---|---|
| Bedrijfsgolflengte (nm) | 1260 ~ 1650 |
| Vezeltype | ITU-T G657A1, G657A2 en G.652D |
| Max. temperatuurstabiliteit (dB) | 0,5 (typisch 0,3) |
| Bedrijfstemperatuur (℃) | -40~+85 |
| Opslagtemperatuur (℃) | -40~+85 |
Splitterprestaties per type
| Type(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Max.Invoegverlies (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Max.Uniformiteit (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1.5 | 2.0 |
| Min.Retourverlies (dB) | 55 | |||||
| Max.PDL(dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Type(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Max.Invoegverlies (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max.Uniformiteit (dB) | 0,8 | 1,0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Min.Retourverlies (dB) | 55 | |||||
| Max.PDL(dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Opmerking:Alle metingen worden uitgevoerd bij kamertemperatuur en connectoren zijn niet inbegrepen.
Veelgestelde vragen
Vraag: Bent u een fabrikant?
A: Ja, wij zijn een fabrikant, FTTH-oplossing en aanbieder van totaaloplossingen voor datacenters in Shenzhen, China, opgericht in 2000.
Vraag: Wat is uw MOQ?
A: MOQ kan 1 stuks zijn, maar de prijs is niet concurrerend. Meer hoeveelheid, de prijs zal concurrerender zijn.
Vraag: Kunt u de FOB-prijs opgeven?
EEN: Ja. We kunnen leveren via de lucht, DHL, TNT, UPC, FEDEX, enz. Voor grote hoeveelheden leveren we over zee. We kunnen de prijs met vracht en doorlooptijd voor u opgeven nadat u ons de gedetailleerde vereisten met de hoeveelheid heeft laten weten.
Vraag: Hoe is uw kwaliteit?
A: Onze productie is volgens de IEC, Europese norm. CE-, ISO-, RoHS-, CPR- en ANATEL-gecertificeerd. Alle producten worden vóór levering 100% getest.
Vraag: Wat is uw doorlooptijd?
A: Het hangt af van de hoeveelheid en producten. Voor glasvezelpatchkabels kan de levertijd 2-3 werkdagen bedragen binnen 5000 stuks. Wij houden reguliere producten op voorraad en kunnen spoedbestellingen afhandelen.
Vraag: Wat is uw garantie?
A: Afhankelijk van verschillende producten, we hebben 1 jaar garantie op patchkabels sinds levering, maar zijn alleen verantwoordelijk voor niet-kunstmatige schade. Bij kunstmatige schade kunnen wij deze gratis repareren, de vracht wordt door u betaald.
Vraag: Wat is uw verpakking?
A: Internationaal exportstandaardpakket. Als u uw logo op de verpakking wilt afdrukken, laat het ons dan weten voordat we een offerte maken.
Vraag: Kunt u OEM/ODM aanbieden?
Antwoord: Ja, dat kunnen we. Alle producten accepteren OEM/ODM. Wij kunnen de vertrouwelijkheidsovereenkomst ondertekenen.
Vraag: Kan ik een monster krijgen?
A: Het hangt af van welke producten. Gratis monster verstrekt onder $ 10. De vracht wordt vóór levering door de koper betaald.
Vraag: Hoe kan ik bestellen?
A: 1. Stuur e-mail of vragen met de productnaam, specificatie en hoeveelheid naar ons. Geef uw ontvangstadres op als u een FOB-, CIF- of CFR-prijs nodig heeft.
2. Wij bieden onze offerte aan met levertijd.
3. Nadat de offerte is bevestigd, sturen we een PI met onze bankrekening.
4. De productie wordt geregeld na ontvangst van de betaling.
5. Bevestig de ontvanger bij u voordat wij leveren.
6. Het trackingnummer wordt na levering verstrekt.
2. Wij bieden onze offerte aan met levertijd.
3. Nadat de offerte is bevestigd, sturen we een PI met onze bankrekening.
4. De productie wordt geregeld na ontvangst van de betaling.
5. Bevestig de ontvanger bij u voordat wij leveren.
6. Het trackingnummer wordt na levering verstrekt.
Vraag: Wat is uw betalingstermijn?
A: T/T, Western Union, Paypal, MoneyGram tegelijk. Voor grote bedragen kunt u een aanbetaling van 50% vooraf doen, en een saldo van 50% vóór levering.
Aanvullende opmerking:Met dezelfde kwaliteitsnorm, als u een betere prijs van de markt zou kunnen krijgen, zou TAKFLY u ook dezelfde prijs kunnen ondersteunen. 3 jaar werkervaring in de optische vezelindustrie, het is een eer om uw professionele productassistent te zijn.
