1×128 Hoge PLC van de Haventelling het Splitsersrek zet Flardcomité op Ultra High Density FTTX Distributie
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | QSFP28-4SFP28-xxx |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$17.66 ~ US$70.63/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Markeren: | 128 poort PLC splitter rack mount,high density FTTX distributie paneel,vezeloptische PLC splitter patch panel |
||
|---|---|---|---|
Productomschrijving

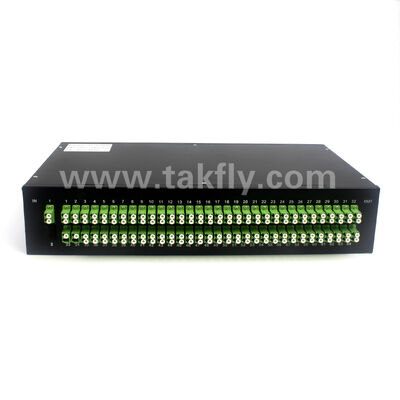

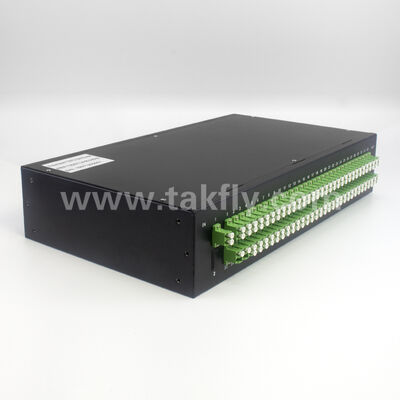

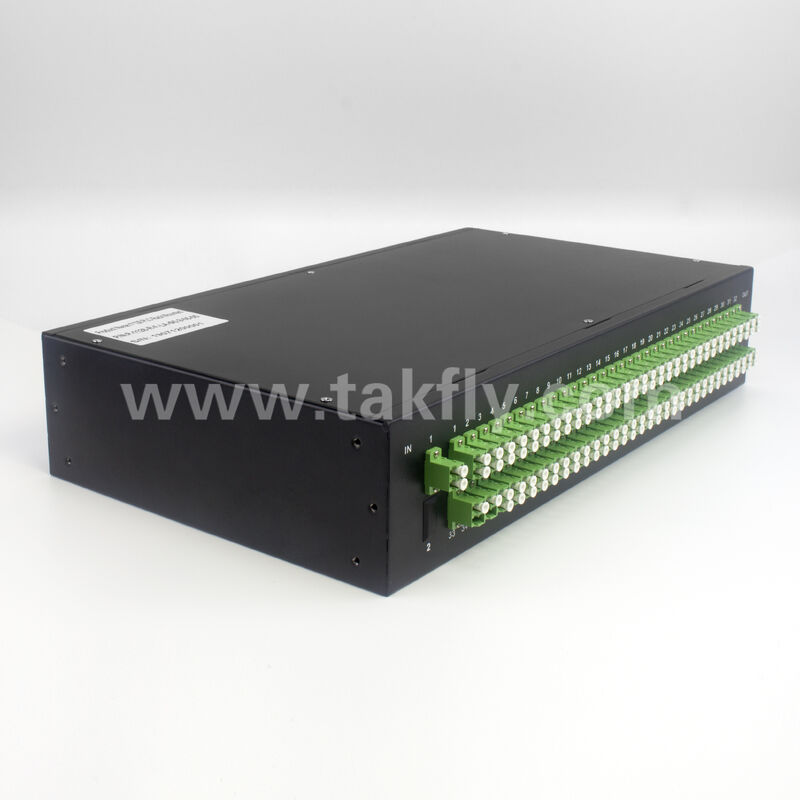

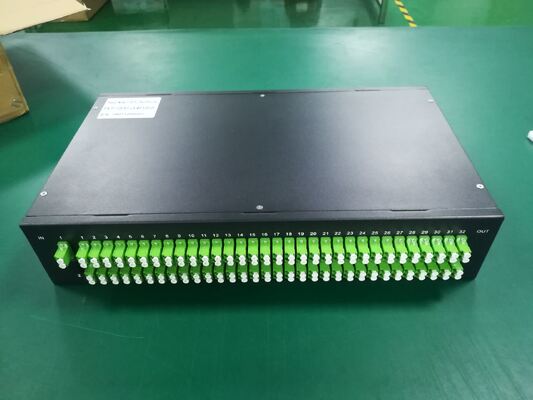

1*128 Hoge poorttelling PLC Splitter Rack Mount Patch Panel
Productnaam:1*128 PLC Rack Mount Splitter Patch Panel
Deelnummer:P-1128-RF-LA-Φ0.9-05-05
Configuratie:1 Input * 128 Outputs
Deelnummer:P-1128-RF-LA-Φ0.9-05-05
Configuratie:1 Input * 128 Outputs
Dit op het rack gemonteerde PLC-splitterpaneel integreert een 1*128 vlakke lichtgolfscircuitsplitter met een voorpaneel.De eenheid beschikt over een standaard 19 inch rack-mount behuizing (typisch 4U of 5U hoogte afhankelijk van de dichtheid van de poort). Invoervezel maakt gebruik van connectoradapters (zoals LC of SC), terwijl de 128 uitgangsvezels eindigen op de voorste adapters met 0,9 mm pigtails of paneelconnectoren. Ontworpen voor FTTH / FTTX centrale kantoren,kopstukkenDeze oplossing is ideaal voor het verspreiden van enkele optische signalen naar meerdere gebruikers.
Typische prestatiespecificaties
| Parameter | Waarde |
|---|---|
| Operatiegolflengte | 1260 tot 1650 nm |
| Invoegverlies (max) | ≤ 23,0 dB (typisch ≤ 21,5 dB) |
| Uniformiteit (max) | ≤ 2,5 dB |
| Verlies afhankelijk van polarisatie | ≤ 0,5 dB |
| Terugkeerverlies | ≥ 55 dB (aansluiting) |
| Richtlijnen | ≥ 55 dB |
| Werktemperatuur | -40 °C ~ +85 °C |
| Bergingstemperatuur | -40 °C ~ +85 °C |
| Vlakken | Invoer: 2,0 mm of 3,0 mm; Uitvoer: 0,9 mm staart |
| Type aansluiting (invoer/uitvoer) | SC/APC, SC/UPC, LC/UPC of zoals gespecificeerd |
Mechanische kenmerken
- standaard 19 inch rack montage met vooraf afgesloten uitgangsconnectoren
- Verwijderbaar voorpaneel voor een gemakkelijke reiniging en inspectie

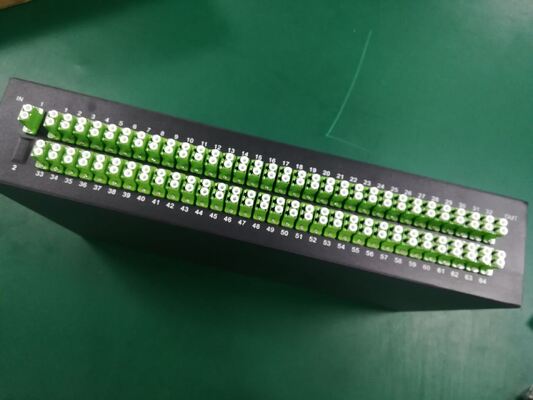

- Duidelijke havenmarkering van 1 tot 128
- Optioneel splitsingsplaat of ventilator-uitpak voor vezelbeheer
Belangrijkste kenmerken
- Breedbandoperatiegolflengte
- Laag invoegverlies
- Laag polarisatieafhankelijk verlies (PDL)
- Compact ontwerp
- Uitstekende gelijkheid van kanaal tot kanaal
- Hoge betrouwbaarheid en stabiliteit
Toepassingen
- Telecommunicatienetwerken
- PON-systemen
- FTTH (Fiber to the Home)
- CATV-systemen
- Video-uitzending
Technische specificaties
Prestatieparameters
| Parameter | Waarde |
|---|---|
| Werkgolflengte (nm) | 1260 ~ 1650 |
| Vlakken | ITU-T G657A1, G657A2 en G.652D |
| Maximale temperatuurstabiliteit (dB) | 0.5 (typisch 0.3) |
| Werktemperatuur (°C) | -40 ~ +85 |
| Bergingstemperatuur (°C) | -40 ~ +85 |
1*N Splitterprestaties
| Type | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Maximaal invoegverlies (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maximale uniformiteit (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximale PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N Splitterprestaties
| Type | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Maximaal invoegverlies (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maximale uniformiteit (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maximale PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Opmerking: alle metingen bij kamertemperatuur, exclusief aansluitingen.
Vaak gestelde vragen
Vaak gestelde vragen over producten
V1: Wat is het doel van een 1*128 PLC splitter?
A1: Het verdeelt een optisch signaal met ingang in 128 optische signalen met een gelijk vermogen.Meestal gebruikt in grootschalige FTTH/PON-netwerken (een enkele OLT-poort voor maximaal 128 gebruikers) en CATV-optische distributiesystemen.
V2: Wat is het typische invoegverlies voor een splitter van 1*128?
A2: Het theoretische verlies bedraagt ongeveer 21,0 dB. Met inbegrip van het extra verlies en het verlies van de connector bedraagt het totale invoegverlies ≤ 23,0 dB (typisch), met een maximum van ≤ 26,0 dB volgens de industrienormen.
V3: Kan deze splitter achteruit gebruikt worden?
A3: Ja, PLC-splitters zijn passieve wederzijdse apparaten.Let er echter op dat het gecombineerde verlies hoog zal zijn (≥ 21 dB) en dat de omgekeerde reflecties moeten worden gecontroleerd..
V4: Welke connectortypen zijn beschikbaar voor het uitgangspaneel?
A4: Standardopties zijn SC/APC (meestal voor FTTH), SC/UPC, LC/UPC of FC/APC. Neem contact met ons op om specifieke connectorinterfaces voor uw behoeften te bevestigen.
V5: Welke rekhoogte (U) vereist dit paneel?
A5: De rackhoogte is afhankelijk van het ontwerp en de dichtheid van de poort. 1*128 splitters zijn meestal verkrijgbaar in 2U, 3U of 4U hoogte. Neem contact met ons op voor de exacte afmetingen van dit specifieke model.
V6: Hoe temperatuurstabiel is de splitter in buitenkasten?
A6: Het apparaat werkt van -40 °C tot +85 °C, waardoor het geschikt is voor buitenkasten, hoofdruimtes of centrale kantoren zonder temperatuurbeheersing.
V7: Hoeveel splitter-modules zijn er binnen?
A7: 1*128-splitters kunnen worden geïmplementeerd met een enkele PLC-chip met een hoge uniformiteit of door het cascaden van kleinere modules. Neem contact op met ons verkoopteam voor specifieke interne configuratiegegevens.
V8: Wat is de garantieperiode?
A8: De standaardgarantie is 1 jaar, voor niet door de mens veroorzaakte gebreken met gratis reparatie voor fabricagefouten.
Q9: Kan ik een monster krijgen voordat ik in bulk bestel?
A9: Ja, we leveren monsters. Geef uw connector- en vezellengtevereisten aan.
V10: Hoe worden de uitgangsconnectoren op hoogdichte panelen schoongemaakt?
A10: Gebruik éénklikreinigers of cassettereinigers met passende adapters (SC of LC).
Vaak gestelde vragen van bedrijven
Q1: Bent u een fabrikant?
A1: Ja, we zijn een fabrikant en leverancier van FTTH-oplossingen/oplossingen voor datacenters met hoofdkantoor in Shenzhen, China, opgericht in 2000.
Q2: Wat is uw minimale orderhoeveelheid?
A2: MOQ kan 1 stuk zijn, maar grotere hoeveelheden krijgen meer concurrerende prijzen.
Q3: Biedt u FOB-prijzen?
A3: Ja. Wij verzenden via de lucht (DHL, TNT, UPS, FEDEX) of zee (bulkverzendingen). Wij leveren FOB-citaten met inbegrip van verzendkosten en levertijden.
Q4: Wat is de kwaliteit van uw product?
A4: Onze productie volgt IEC en Europese normen met CE, ISO, RoHS, CPR en ANATEL certificeringen.
V5: Wat is uw levertijd?
A5: hangt af van de hoeveelheid en het type product. vezel jumpers: 2-3 werkdagen voor maximaal 5000 stuks. We houden voorraad van reguliere producten en behandelen dringende bestellingen.
V6: Wat is uw verpakking?
A6: Internationale standaardverpakking voor uitvoer.
Q7: Biedt u OEM/ODM-diensten?
A7: Ja, alle producten accepteren OEM/ODM bestellingen.
V8: Hoe bestellen?
A8: 1. Stuur een vraag met productspecificaties en hoeveelheid. 2. Wij leveren een offerte met levertijd. 3. Bevestig offerte en ontvang PI. 4. Productie begint na betaling. 5.Bevestig de informatie van de ontvanger6. Ontvang het traceringsnummer na verzending.
V9: Wat zijn uw betaalmethoden?
A9: T/T, Western Union, PayPal, MoneyGram. Grote bestellingen: 50% aanbetaling, 50% saldo voor verzending.
V10: Kan ik monsters aanvragen?
A10: Gratis monsters zijn beschikbaar voor producten onder de 10 EUR. Verzendkosten worden vóór verzending door de koper betaald.
V11: Wat is uw prijsmatchingbeleid?
A11: Als u op de markt een betere prijs vindt met dezelfde kwaliteitsnormen, kunnen wij die prijs evenaren.
