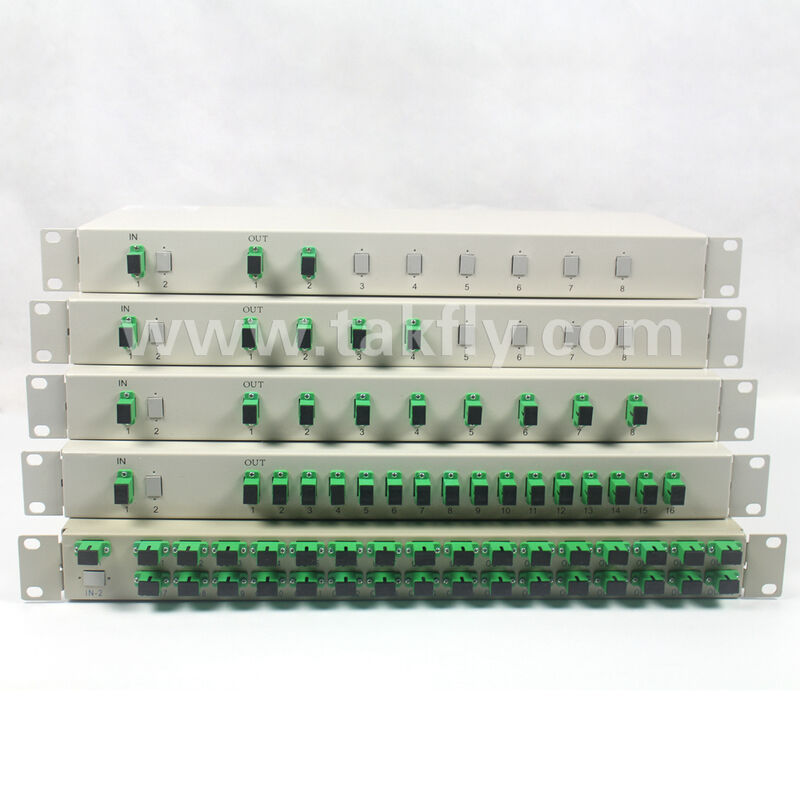

Volledige 1×2 tot 1×32 PLC Splitter Series 1U Rack Chassis voor centraal kantoor
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | QSFP28-4SFP28-xxx |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$15.13 ~ US$57.35/PC |

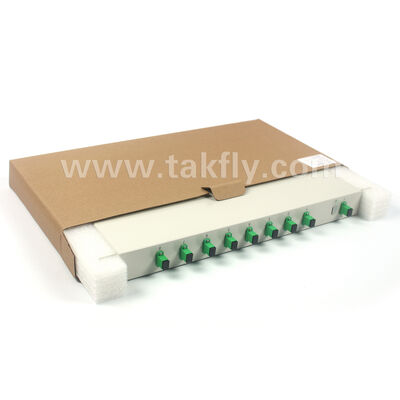

| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Markeren: | 1×32 PLC splitter rack chassis,vezeloptische PLC splitter 1U,centrale kantoor PLC splitter serie |
||
|---|---|---|---|
Productomschrijving
Complete 1*2 tot 1*32 PLC-splitterserie – 1U rackchassis voor centraal kantoor
Productoverzicht
Deze serie rekgemonteerde optische PLC-splitters is voorzien van een standaard 19-inch 1U-behuizing, ontworpen voor gecentraliseerde installatie in rekken voor telecommunicatieapparatuur. De producten zijn gebaseerd op planar lightwave circuit (PLC)-technologie en worden gebruikt voor optische stroomdistributie in optische distributienetwerken (ODN), ter ondersteuning van FTTH/FTTB-toegangsnetwerkscenario's. De volledige serie omvat split-ratio's van 1*2 tot 1*32, met uniforme SC/APC-interface, geschikt voor PON-netwerkimplementatie.
Kernspecificaties en modellijst
| Model | Gesplitste verhouding | Connectortype | Pigtail-specificatie | Labelinformatie |
|---|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2,0 mm, 0,5 m | 1*2 PLC-splitter / 1*2‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2,0 mm, 0,5 m | 1*4 PLC-splitter / 1*4‑SC‑APC‑2.0‑0.5 |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2,0 mm, 0,5 m | 1*8 PLC-splitter / 1*8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2,0 mm, 0,5 m | 1*16 PLC-splitter / 1*16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2,0 mm, 0,5 m | 1*32 PLC-splitter / 1*32‑SC‑APC‑2.0‑0.5 |
Opmerking:Op het label geeft "2,0-0,5" een pigtail met een buitendiameter van 2,0 mm en een lengte van 0,5 m aan. SC/APC-connector is groen met een schuin uiteinde, retourverlies ≥55dB, geschikt voor CATV + data gemengde servicescenario's.
Technische parameters
| Parameter | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bedrijfsgolflengte (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Max. Invoegverlies (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Uniformiteit (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1.5 | 2.0 | 0,8 | 1,0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Retourverlies (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Directiviteit (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Bedrijfstemperatuur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Opslagtemperatuur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Tabelnotities:Invoegverlies, uniformiteit en PDL-waarden worden verstrekt door de fabrikant (gemeten bij kamertemperatuur, connectorverliezen niet inbegrepen). Retourverlies ≥55dB is gebaseerd op de prestaties van de SC/APC-connector (gehoekt uiteinde), in overeenstemming met IEC 61753‑2. Bedrijfsgolflengte, directiviteit, bedrijfstemperatuur en opslagtemperatuur voldoen aan de industrienormen (IEC 61753‑2 en Telcordia GR‑1209/1221). Voor gedetailleerde testgegevens van verzonden producten verwijzen wij u naar het inspectierapport dat bij elke levering is gevoegd.
Producteigenschappen
Technologie en prestaties
- Gebaseerd op planar lightwave circuit (PLC) technologie, splitsingsuniformiteit ≤0,5 dB (typisch)
- Golflengte-ongevoelig, ondersteunt co-existentie van EPON, GPON en XGS-PON
- Stabiel invoegverlies, superieur aan traditionele FBT-splitters
Montage en bescherming

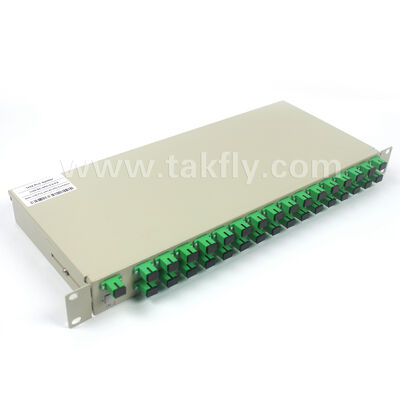

- 19‑inch standaard 1U rackmontagebehuizing, past op alle standaard telecomracks
- Behuizing van koudgewalst staal met antistatische coating
- Vergemakkelijkt gecentraliseerd beheer, bekabeling en onderhoud in centrale kantoren
Interface en compatibiliteit
- Uniforme groene SC/APC-connector, schuin uiteinde zorgt voor laag retourverlies
- Gestandaardiseerde pigtail-specificatie (2,0 mm, 0,5 m), compatibel met reguliere OLT-apparatuur en optische distributieframes (ODF)
- Ondersteunt snel plaatsen/verwijderen en foutopsporing
Volledige dekking
- Volledige split ratio-matrix van 1*2 tot 1*32
- Voldoet aan verschillende splitsingsvereisten, van kleine knooppunten tot grote centrale kantoren
Typische toepassingen
Carrier FTTH breedbandtoegangsnetwerken
Ingezet op het OLT-headend, waarbij een enkel OLT-signaal wordt gedistribueerd naar ONT-terminals van meerdere abonnees.
HFC hybride glasvezel-coaxnetwerken
Laag retourverlies van de SC/APC-interface garandeert de kwaliteit van het CATV-videosignaal. Ondersteunt gelijktijdige levering van gegevens en uitzenddiensten.
Enterprise Private Networks / Campusnetwerken
Gebruikt voor het splitsen van glasvezelverbindingen, serviceredundantie en uitbreiding van de bandbreedte. Voldoet aan de toegangsvereisten voor knooppunten met meerdere services.
Mechanische afmetingen en omgeving
| Item | Specificatie |
|---|---|
| Behuizingstype | 19‑inch 1U-rekmontage |
| Afmetingen behuizing (B*D*H) | 483*250*44,5 mm (typisch) |
| Behuizingsmateriaal | Koudgewalst staal, antistatische coating |
| Montagemethode | Schroefbevestiging aan rek (met bevestigingsoren) |
| Bedrijfstemperatuur | -40℃ ~ +85℃ |
| Opslagtemperatuur | -40℃ ~ +85℃ |
| Relatieve vochtigheid | ≤95% (niet-condenserend) |
Bestelinformatie
| Model | Gesplitste verhouding | Connector | Pigtail-specificatie |
|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2,0 mm, 0,5 m |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2,0 mm, 0,5 m |
Opmerkingen:Aangepaste pigtail-lengtes (bijv. 1,0 m, 1,5 m) zijn op aanvraag verkrijgbaar. Connectoropties: SC/UPC, LC/APC, enz. Bij bestelling opgeven.
Veelgestelde vragen
Vraag: Bent u een fabrikant?
A: Ja, wij zijn een fabrikant en aanbieder van totaaloplossingen voor FTTH-oplossingen/datacenters, gevestigd in Shenzhen, China, opgericht in 2000.
Vraag: Wat is uw MOQ?
A: MOQ kan 1 stuk zijn, maar de prijzen worden concurrerender bij grotere hoeveelheden.
Vraag: Kunt u de FOB-prijs opgeven?
EEN: Ja. Wij leveren via de lucht (DHL, TNT, UPS, FEDEX) of over zee voor grote hoeveelheden. Wij bieden offertes met vracht- en doorlooptijden op basis van uw gedetailleerde vereisten.
Vraag: Hoe is uw kwaliteit?
A: Onze productie volgt de IEC- en Europese normen met CE-, ISO-, RoHS-, CPR- en ANATEL-certificeringen. Alle producten worden vóór levering 100% getest.
Vraag: Wat is uw doorlooptijd?
A: Afhankelijk van de hoeveelheid en het producttype. Glasvezelpatchkabels: 2-3 werkdagen voor maximaal 5.000 stuks. Wij hebben reguliere producten op voorraad en zijn geschikt voor dringende bestellingen.
Vraag: Wat is uw garantie?
A: 1 jaar garantie op patchkabels (niet-kunstmatige schade). Voor kunstmatige schade bieden wij gratis reparatie aan, waarbij de klant de vrachtkosten voor zijn rekening neemt.
Vraag: Wat is uw verpakking?
A: Internationale exportstandaardverpakking. Aangepaste logo-afdrukken zijn op aanvraag beschikbaar.
Vraag: Kunt u OEM/ODM aanbieden?
A: Ja, alle producten accepteren OEM/ODM. Wij kunnen vertrouwelijkheidsovereenkomsten ondertekenen.
Vraag: Kan ik een monster krijgen?
A: Gratis monsters beschikbaar voor producten onder de $ 10. Koper betaalt vracht vóór levering.
Vraag: Hoe kan ik bestellen?
A: 1. Stuur een aanvraag met productspecificaties en hoeveelheid. 2. Wij voorzien een offerte van doorlooptijd. 3. Bevestig de offerte en ontvang PI. 4. De productie begint na betaling. 5. Bevestig de gegevens van de geadresseerde. 6. Ontvang een trackingnummer na levering.
Vraag: Wat is uw betalingstermijn?
A: T/T, Western Union, Paypal, MoneyGram. Voor grote bedragen: 50% aanbetaling, 50% saldo vóór levering.
Met dezelfde kwaliteitsnormen kan TAKFLY, als u elders betere prijzen vindt, deze evenaren. Ons team heeft meer dan 3 jaar ervaring in de glasvezelindustrie om professionele productondersteuning te bieden.
