Versatile ABS Box PLC Splitter 1×2 tot 1×64, laag verlies, breed temperatuur, aanpasbaar
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | QSFP28-4SFP28-xxx |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$2.2 ~ US$36/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Markeren: | ABS PLC splitter 1×2 tot en met 1×64,Splitser voor glasvezel met een laag verlies,Breedtemperatuur PLC-splitter |
||
|---|---|---|---|
Productomschrijving
Productoverzicht

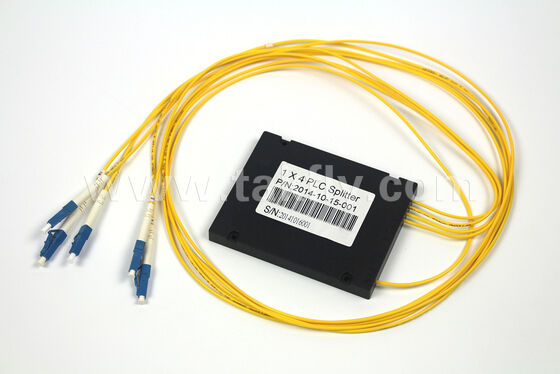

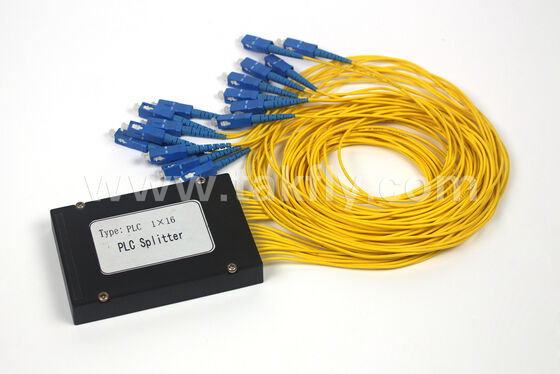

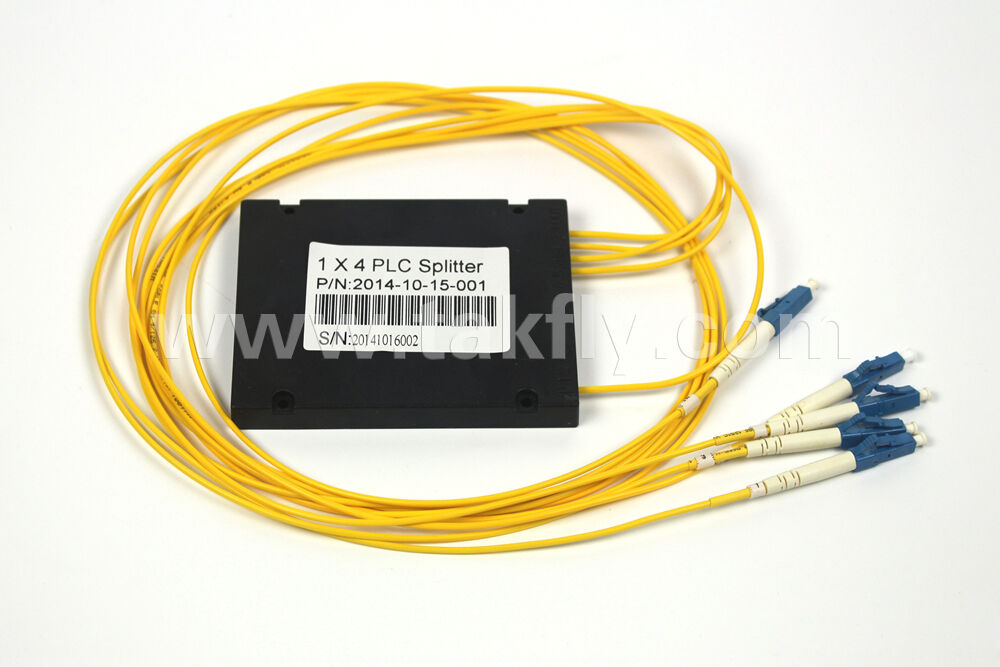

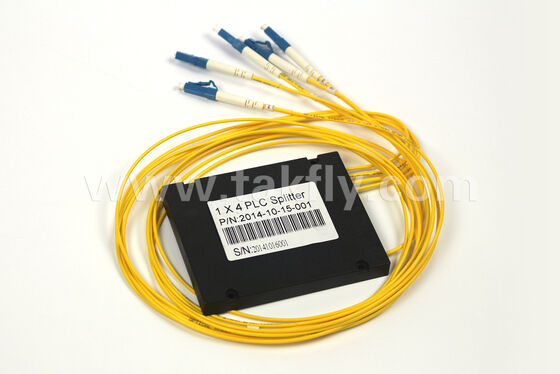

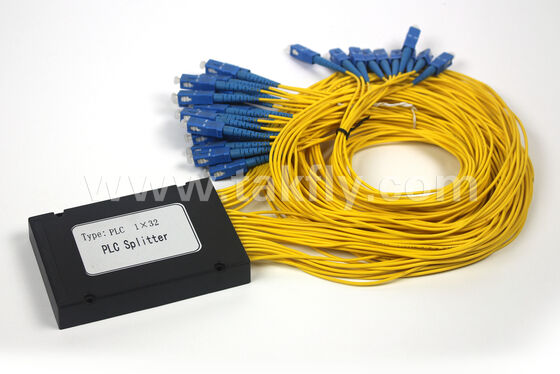

Deze serie PLC-splitters is gehuisvest in ABS-kunststof dozen of metalen dozen, ontworpen voor FTTH/FTTx-distributiepunten, optische kruisverbindingskasten en abonneeklemmenkasten waar de ruimte beperkt is. De modules kunnen worden geleverd met of zonder vooraf aangesloten connectoren en ondersteunen aangepaste pigtaillengtes en vezeltypen.
Pakkettypen en afmetingen
Alle afmetingen zijn in millimeters (L x B x H) voor modules met in-/uitgangs-pigtails (connectoren zijn niet inbegrepen in de afmetingen).
Afmetingen 1×N-serie
| Pakkettype | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Basis metalen doos | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Metalen minimoduledoos | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Module kunststof doos (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N-serie afmetingen
| Pakkettype | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Basis metalen doos | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Metalen minimoduledoos | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Module kunststof doos (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Opmerking:Afmetingen gelden alleen voor modulelichaam; Pigtail-lengtes en connectoren zijn niet inbegrepen. ABS-kunststof dozen zijn meestal wit of zwart met UL94 V-0 vlamvertragende kwaliteit. Metalen dozen zijn gemaakt van staal met een antiroestcoating.
Technische parameters
Optische prestatieparameters van toepassing op alle pakkettypes (ABS-doos of metalen doos) voor overeenkomstige splitratio's.
| Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bedrijfsgolflengte (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Max. Invoegverlies (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Uniformiteit (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1.5 | 2.0 | 0,8 | 1,0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Retourverlies (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Directiviteit (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Bedrijfstemperatuur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Opslagtemperatuur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Opmerkingen:Invoegverlies, uniformiteit en PDL-waarden gemeten bij kamertemperatuur, connectorverliezen niet inbegrepen. Retourverlies ≥55 dB gebaseerd op de prestaties van de SC/APC-connector. Directiviteit, bedrijfstemperatuur en opslagtemperatuur voldoen aan IEC 61753-2 en Telcordia GR-1209/1221.
Producteigenschappen
- PLC-technologie- Gebaseerd op een planair lichtgolfcircuit, dat zorgt voor een uniforme splitsing en een laag invoegverlies
- Meerdere pakketopties- ABS-kunststof doos (lichtgewicht, lage kosten) of metalen doos (hogere mechanische sterkte)
- Compacte afmetingen- Geschikt voor behuizingen met beperkte ruimte, zoals FDT, ODC en abonneeklemmenkasten
- Brede bedrijfstemperatuur- -40℃ tot +85℃, geschikt voor zowel binnen- als buitentoepassingen
- Naleving van normen- Voldoet aan IEC 61753-2, RoHS en Telcordia GR-1209/1221
Aanpassingsopties
Alle ABS-doos- en metalen doosmodules ondersteunen de volgende aanpassingen (specificeer bij bestelling):
| Aanpasbaar artikel | Beschikbare opties |
|---|---|
| Connectortype op input/output-pigtails | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC of geen connector (bare fiber) |
| Lengte van varkensstaart | 0,5 m, 1,0 m, 1,5 m, 2,0 m of zoals vereist |
| Vezeltype | G.652D, G.657A1 (buigongevoelig), G.657A2 |
| Aantal input-/outputvezels | 1×N of 2×N met gespecificeerde poortlabeling |
| Kleur ABS-doos | Wit, zwart of aangepaste RAL-code |
| Vlamvertragende beoordeling | UL94 V-0 (standaard voor ABS-kasten) |
Typische toepassingen
- FTTH/FTTx-distributie- Geïnstalleerd in glasvezeldistributieterminals, behuizingen voor optische netwerkterminals of wandmontagedozen
- CATV-netwerken- Splitsen van uitzendsignalen in HFC-architecturen
- Lokale netwerken (LAN)- Passief optisch LAN voor bedrijfscampussen
- Datacenter interconnectie- Splitsing met weinig verlies voor bewaking of redundantiepaden
Bestelvoorbeeld
| Gesplitste verhouding | Pakkettype | Connector (invoer/uitvoer) | Lengte van de varkensstaart | Vezeltype |
|---|---|---|---|---|
| 1×8 | ABS-kunststof doos | SC/APC | 1,0 m | G.657A1 |
Formaat bestelcode (voorbeeld):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Voor een volledige bestelcodetabel kunt u contact met ons opnemen.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Voor een volledige bestelcodetabel kunt u contact met ons opnemen.
