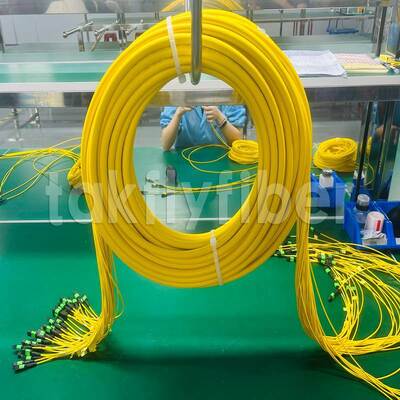

Takfly 288-Fiber MPO/MTP Ultra-Density Patch Cord
Productdetails:
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | Takfly/OEM |
| Certificering: | CE, ISO, RoHS, GS |
| Modelnummer: | MPO/MTP flardkoord |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | US $9.88-US $19.88/ Pcs |
| Verpakking Details: | Pp-zak toen in Karton |
| Levertijd: | 3-7working dag |
| Betalingscondities: | L/C,T/T,Western Union,Paypal |
| Levering vermogen: | 50000 stks/maand |
|
Gedetailleerde informatie |
|||
| Kern: | Multicore | Connector A: | SC |
|---|---|---|---|
| Connector B: | MPO/MTP | Vezelmodus: | 50/125um |
| Kabeldiameter: | 0.9/2.0/3.0 | Poolse type: | PC/APC |
| Retourverlies: | MM/PC:20dB/SM/APC:60dB | Invoegverlies: | 0.35dB Max (0.15dB Typ.) |
| Buitenste mantelmateriaal: | PVC/LSZH | Buigradius statisch/dynamisch: | 10D/20D |
| HS-code: | 854470000 | Geslacht: | Man/vrouw |
| Markeren: | 288-vezel MPO pleistersnoer,ultra-dichte MTP-patchcord,MPO-MTP-kabel met een hoge capaciteit |
||
Productomschrijving
Takfly 288-Fiber MPO/MTP Ultra-Density Patch Cord
High-fiber-trunk-kabeloplossing voor hyperscale-infrastructuur van de volgende generatie, die 400G/800G en opkomende 1,6T-optische netwerken ondersteunt.
Productoverzicht
Het 288-vezel MPO/MTP-patchkabel is ontworpen voor hyperscale omgevingen waar de havendichtheid en het koppelingsbudget van cruciaal belang zijn.Met behulp van nauwkeurig gevormde MT-ferrule-technologie met hoge nauwkeurigheid van de gidspinnen, deze stamkabel lijnt honderden vezels binnen een compacte voetafdruk voor snelle inzet.
Er zijn twee prestatieniveaus beschikbaar:Standaardklassehet biedt een typisch inbrengverlies van 0,35 dB, terwijllaagverliesElke assemblage ondergaat 100% fabriekstest op invoegverlies, terugkeerverlies en 3D-geometrie van het eindvlak.
Belangrijkste kenmerken
- 288 vezelsin een enkele hoogenummerbak (aanpasbare nummers beschikbaar)
- Preciez gegoten MT-ferrule met submicron leidpijn-uitlijning
- Vermogen bij laag verlies: typische IL ≤0,20 dB, maximale IL ≤0,35 dB
- Standaardprestatie: typische IL ≤0,35 dB, maximale IL ≤0,70 dB
- SM (G.652 / G.655 / G.657) en MM (OM1-OM5) compatibiliteit
- met een breedte van niet meer dan 50 mm
- PVC- of LSZH-buitenslijmopties
- Volledige Type A / B / C polariteitsbeheer met kleurcodeerde laarzen
- Mannelijke (gepenneerde) en vrouwelijke (ongepenneerde) verbindingsconfiguraties
Technische specificaties
Optische prestaties
| Parameter | Standaardklasse | Grade met weinig verlies |
|---|---|---|
| Typisch insetsverlies | ≤ 0,35 dB | ≤ 0,20 dB |
| Maximaal invoegverlies | ≤ 0,70 dB | ≤ 0,35 dB |
| Verlies van terugkeer (SM APC) | ≥ 60 dB | ≥ 60 dB |
| Terugkeerverlies (MM PC) | ≥ 20 dB | ≥ 20 dB |
| Testgolflengte (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Testgolflengte (mm) | 850 / 1300 nm | 850 / 1300 nm |
Mechanische duurzaamheid
| Parameter | Specificatie |
|---|---|
| Paringscycli | ≥ 500 (ΔIL ≤ 0,2 dB) |
| Treksterkte (2,0 mm kabel) | ≥ 50 N |
| Herhaalbaarheid | ≤ 0,1 dB |
| Duurzaamheid | ≤ 0,2 dB |
| Uitwisselbaarheid | ≤ 0,2 dB |
Milieustabiliteit
| Parameter | Specificatie |
|---|---|
| Werktemperatuur | -20°C tot +70°C |
| Maximale temperatuur op korte termijn | + 85°C |
| Bergingstemperatuur | -40°C tot +80°C |
| Vochtwarmtecyclus | ΔIL ≤0,3 dB na 5 cycli (-10°C tot +65°C, 93% RH) |
| Snel verouderen | ΔIL ≤0,3 dB na 168 uur bij +85°C |
| Opbergen voor korte tijd | ΔIL ≤0,2 dB na 24 uur bij -40°C |
| Trillingen en schokken | Conform GR-1435-CORE |
Fysieke eigenschappen
| Parameter | Opties |
|---|---|
| Fibergetal | 288 (aanpasbaar) |
| Kabelbouw | Mini ronde (≤4,5 mm OD) / lint (≤3,0 × 5,0 mm) |
| Materiaal voor jassen | PVC / LSZH (CPR Bca / Cca / Dca) |
| Buigradius (statisch / dynamisch) | 10D / 20D |
| Beschikbare lengtes | 0.5 m tot 200 m |
Uitvoeringsscenario's
| Sector | Typische uitzendingen | Voordeel van dichtheid |
|---|---|---|
| Hyperscale datacenters | Spine-to-leaf 800G trunks, AI GPU cluster interconnects | Een enkele koffer vervangt tientallen duplexkabels |
| Telecombureaus | ODF-backbone-upgrades, 400G coherente optica klaar | Snelle inzet met MPO-LC breakout-modules |
| 5G-infrastructuur | BBU/DU naar AAU/RU voor- en middenverbindingen | 60% snellere installatie vergeleken met individuele vezelsplitsing |
| Industriële netwerken | Ruwe wervelkolom van de plantaardige vloer | Schok-, trillings- en schimmelweerstand |
Fabrieksvoordelen
- Vervaardigingsomvang:30,000 m2 over Shenzhen R&D (6.000 m2) en Zhongshan productie (24.000 m2)
- Doorvoer:19 speciale MPO-lijnen met meer dan 200.000 stuks per maand
- Fiber count leiderschap:Standaard 288-vezel trunks met aanpassing beschikbaar
- Verlengde levensduur:≥ 500 paringscycli versus industriegemiddelde van 200 cycli
- Thermische hoofdruimte:Kortdurende werking bij +85°C
- Polariteit Helderheid:Volledige A/B/C-ondersteuning met kleurencodering
- Omgevingscontrole:Volledige testrapporten voor vochtigheid, thermische cyclus en trillingen
Aanwijzingen voor het bestellen
Configureer uw pleisterkabel volgens de volgende specificaties:
- Vezelgetal:288 (andere getallen op aanvraag)
- Verliesgraad:Standard / laagverlies
- Type kabel:Mini Ronde / Ribbon
- Schede:PVC / LSZH
- Pools:PC / APC
- Polariteit:Type A / type B / type C
- Geslacht:Mannelijk (met pen) / vrouwelijk (zonder pen)
- Lange:0.5 m tot 200 m
- Fanout:MPO-naar-LC/SC/FC breakoutkabels beschikbaar
Voorbeeld bestelcode
MPO-288-LL-ROUND-LSZH-10M-APC-TYPE-MALE
Kwaliteitsborging
- 100% IL / RL-test met individuele testrapporten
- 3D-interferometerinspectie (radius, vezelhoogte, verplaatsing van de top)
- IEC 61754-7 en EIA/TIA-604-5 conformiteit
- Certificeringen: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Traceerbaarheid van partijen via unieke serienummers
Vaak gestelde vragen
Wie maakt deze pleisters?
Takfly Communications, opgericht in 2000, is een nationale hightechonderneming die 30.000 m2 productieruimte exploiteert (6.000 m2 hoofdkantoor in Shenzhen, 24.000 m2 fabriek in Zhongshan).De divisie MPO heeft 19 speciale productielijnen met een output van meer dan 200 ton.,000 stuks per maand, die partners zoals Corning, Amphenol, NVIDIA en Coherent in meer dan 128 landen bedienen.
Wat is het MOQ?
Een stuk voor monsters.
Wat zijn de betalings- en verzendvoorwaarden?
T/T, Western Union en PayPal zijn standaard.000De verzendmogelijkheden omvatten EXW via DDP, met luchtvracht (DHL, FedEx, UPS) voor dringende behoeften en zeevracht voor bulk.
Wat is de doorlooptijd?
Voorgeschreven 288-vezel trunks vereisen meestal 3-9 werkdagen, afhankelijk van de exacte configuratie.
Wordt OEM/ODM ondersteund?
Gepersonaliseerde behuizingen, logo's, jaskleuren, testrapporten en assemblages zijn beschikbaar onder MNDA bescherming.
Welke garantie wordt gegeven?
Een jaar na levering voor materiaal- en vakmanschapsdefecten.
