MPO MTP High-Density Multi-Fiber Patch Cord 8/12/24 Cores, Low Loss, 500 Paring Cycles, IEC & TIA Compliant
Productdetails:
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | Takfly/OEM |
| Certificering: | CE, ISO, RoHS, GS |
| Modelnummer: | MPO/MTP flardkoord |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 STKS |
|---|---|
| Prijs: | US $9.88-US $19.88/ Pcs |
| Verpakking Details: | Pp-zak toen in Karton |
| Levertijd: | 3-7working dag |
| Betalingscondities: | L/C,T/T,Western Union,Paypal |
| Levering vermogen: | 50000 stks/maand |
|
Gedetailleerde informatie |
|||
| Kern: | Multicore | Connector A: | SC |
|---|---|---|---|
| Connector B: | MPO/MTP | Vezelmodus: | 50/125um |
| Kabeldiameter: | 0.9/2.0/3.0 | Poolse type: | PC/APC |
| Retourverlies: | MM/PC:20dB/SM/APC:60dB | Invoegverlies: | 0.35dB Max (0.15dB Typ.) |
| Buitenste mantelmateriaal: | PVC/LSZH | Buigradius statisch/dynamisch: | 10D/20D |
| Hs-code: | 854470000 | Geslacht: | Man/vrouw |
| Markeren: | MPO MTP patch cord 24 cores,MPO-MTP-vezelkabel met een laag verlies,MPO MTP patch cord voldoet aan IEC |
||
Productomschrijving

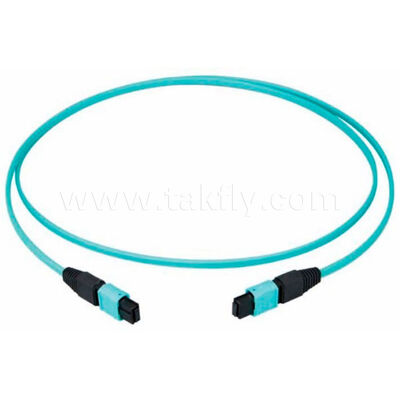

MPO MTP multivezel patchsnoer met hoge dichtheid
8/12/24 kernen, laag verlies, 500 aansluitcycli, IEC- en TIA-compatibel
Productoverzicht
De MPO/MTP-multivezelconnectorserie is ontworpen voor optische verbindingen met hoge dichtheid in datacenters, telecomcentrales, CATV-headends en industriële omgevingen. Een nauwkeurig gegoten MT-ferrule in combinatie met uiterst nauwkeurige geleidepennen zorgt voor een exacte uitlijning van maximaal 24 vezels in één enkele interface. Er zijn twee prestatieniveaus – standaard en verliesarm – beschikbaar om te voldoen aan diverse linkbudgetvereisten. Alle producten voldoen aan IEC 61754-7 en EIA/TIA-604-5, met 100% fabriekstests.
Belangrijkste kenmerken

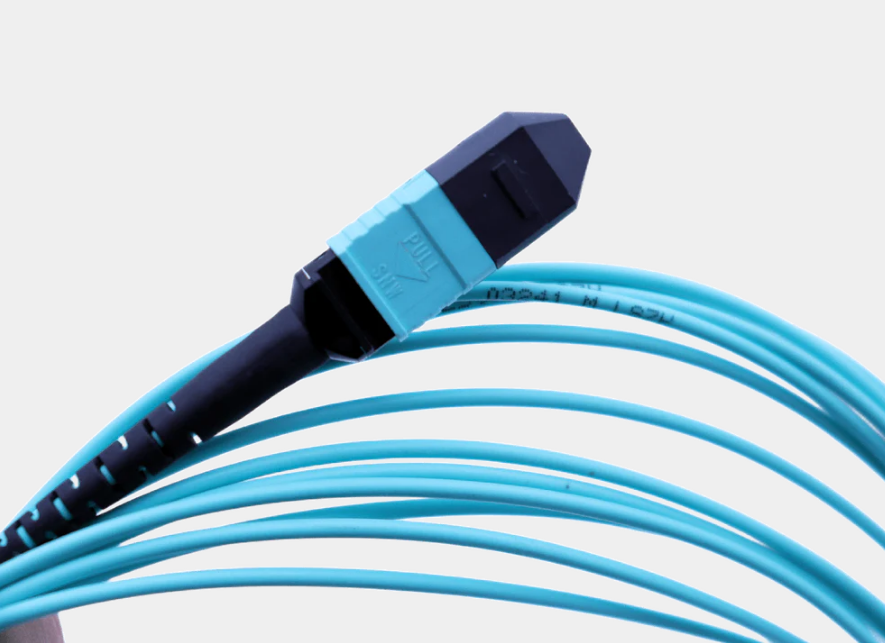

- Nauwkeurig gegoten MT-ferrule voor consistente kerngeometrie
- Uiterst nauwkeurige geleidepennen voor betrouwbare uitlijning na herhaaldelijk paren
- Ondersteunt 4, 8, 12 of 24 vezels in een compacte vormfactor
- Standaardverlies (≤0,35dB typisch / ≤0,70dB max) en laag verlies (≤0,20dB typisch / ≤0,35dB max)
- Compatibel met single-mode (G652, G655, G657) en multi-mode (OM1-OM5) vezels
- Meerdere kabeltypen: minirond (≤4,5 mm buitendiameter) of lint (≤3,0×5,0 mm)
- Mantelopties: PVC of LSZH (rookarm, halogeenvrij)
- Polariteitsbeheer: Type A, B, C met kleurcodering en etikettering
Verbeterde prestatiekenmerken
Mechanische duurzaamheid
- Paringscycli:≥500 (variatie invoegverlies ≤0,2dB)
- Treksterkte:≥50N voor 2,0 mm kabel (connector naar kabel)
- Trillingen en schokken:Voldoet aan de GR-1435-CORE-vereisten voor industrieel gebruik
Milieubetrouwbaarheid
- Vochtige hittecycli:-10℃ tot +65℃, 93% RH, 5 cycli → IL-variatie ≤0,3dB
- Veroudering op hoge temperatuur:85℃ gedurende 168 uur → IL-variatie ≤0,3dB
- Opslag bij lage temperatuur:-40℃ gedurende 24 uur → IL-variatie ≤0,2dB
Ondersteuning voor polariteitsbeheer
- Type A (recht):Sleutelpositie parallel aan de vezelpositie
- Type B (omgekeerd):Sleutel omgedraaid, vezelpositie gespiegeld
- Type C (paarsgewijs):Aangrenzende vezelparen zijn verwisseld
- Kleurgecodeerde laarzen en labels beschikbaar voor gemakkelijke identificatie
Verenigbaarheid
Volledig compatibel met alle standaard MTP/MPO-adapters en apparatuurpoorten (QSFP-DD, OSFP, SFP-DD, enz.). Mannelijke (pinnen) en vrouwelijke (geen pinnen) versies beschikbaar.
Technische specificaties
| Parameter | LC, SC, ST, FC (enkele vezel) | MPO/MTP (multivezel) |
|---|---|---|
| Type eindgezicht | UPC/APC | PC/APC |
| Vezeltype | SM (G652, G655, G657); MM (OM1-OM5) | Dezelfde |
| Kerntelling | 8, 12, 24 | Dezelfde |
| Kabeldiameter | 0,9 / 2,0 / 3,0 mm | Minirond: ≤4,5 mm Lint: ≤3,0×5,0 mm |
| Insertieverlies (standaardkwaliteit) | ≤0,3 dB (enkele vezel) | Typ. ≤0,35 dB / Max. ≤0,70 dB |
| Insertieverlies (laag verliesniveau) | -- | Typ. ≤0,20 dB / Max. ≤0,35 dB |
| Rendementsverlies (min.) | UPC SM: 40dB; APC SM: 60dB; UPCMM: 25dB | SM-APC: 60dB; MMPC: 20dB |
| Golflengte testen | SM: 1310/1550 nm; MM: 850/1300 nm | Dezelfde |
| Herhaalbaarheid | ≤0,1 dB | Dezelfde |
| Duurzaamheid | ≤0,2 dB | Dezelfde |
| Uitwisselbaarheid | ≤0,2 dB | Dezelfde |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | Dezelfde |
| Opslagtemperatuur | -40℃ ~ +80℃ | Dezelfde |
| Materiaal buitenmantel | PVC / LSZH | Dezelfde |
| Buigradius (statisch/dynamisch) | 10D / 20D | Dezelfde |
| Lengte | Aangepast | Aangepast |
| Paringscycli | -- | ≥500 (ΔIL ≤0,2dB) |
| Treksterkte (2,0 mm kabel) | -- | ≥50N |
| Vochtige hittetest | -- | ΔIL ≤0,3dB na 5 cycli |
| Veroudering op hoge temperatuur | -- | ΔIL ≤0,3dB na 168 uur @85℃ |
Toepassingsscenario's
Datacenter - 40G/100G/400G-koppelingen
Voorbeeld:12-vezel MPO-patchsnoer met laag verlies dat QSFP-40G-SR4 verbindt met het patchgebied.
Voordeel:Vervangt 4 duplex LC-paren, bespaart 75% aan kabelgootruimte.
Voordeel:Vervangt 4 duplex LC-paren, bespaart 75% aan kabelgootruimte.
Telecom Central Office - Backbone-upgrade
Voorbeeld:24-vezel MPO-lintkabel die ODF-subrekken verbindt met MPO-LC breakout-modules.
Voordeel:Snelle implementatie, klaar voor 400G coherente optica.
Voordeel:Snelle implementatie, klaar voor 400G coherente optica.
Industrieel - Robuuste interconnect
Voorbeeld:Trillingsbestendige MPO-jumper, bedrijfstemperatuur -40 ℃ tot +85 ℃, geslaagd voor schok- en trillingstests.
Voordeel:Bestand tegen zoutnevel en schimmel voor zware omstandigheden.
Voordeel:Bestand tegen zoutnevel en schimmel voor zware omstandigheden.
CATV Headend - Videodistributie via meerdere kanalen
Voorbeeld:1×12 MPO-splitter die 12 optische ontvangers voedt.
Voordeel:Hoge dichtheid, vermindert kabelwarboel.
Voordeel:Hoge dichtheid, vermindert kabelwarboel.
Concurrentievoordelen
| Vergelijking | Standaard MPO | Deze MPO/MTP-serie |
|---|---|---|
| Typisch invoegverlies | 0,5 dB | 0,35 dB (std) / 0,20 dB (laag verlies) |
| Paringscycli | 200 | ≥500 |
| Maximale bedrijfstemperatuur | 70℃ | 85℃ (korte termijn), 70℃ (lange termijn) |
| Beheer van polariteit | Optioneel | Volledig type A/B/C met kleurcodering |
| Milieutestgegevens | Niet gespecificeerd | Vochtige hitte, thermische cyclus, trillingsrapporten |
| Aangepaste lengtes | Beperkt | Elke lengte van 0,5 m tot 200 m |
Bestellen en maatwerk
| Aanpassingsoptie | Keuzes |
|---|---|
| Kerntelling | 8, 12, 24 |
| Verlies cijfer | Standaard / Laag verlies |
| Kabeltype | Minirondje/lint |
| Buitenmantel | PVC / LSZH |
| Eind gezicht | PC/APC |
| Polariteit | Type A/B/C |
| Geslacht van connector | Mannetje (met pinnen) / Vrouwelijk (zonder pinnen) |
| Lengte | 0,5 m ~ 200 m |

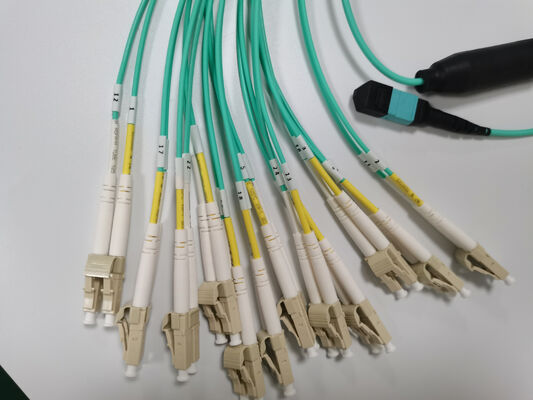

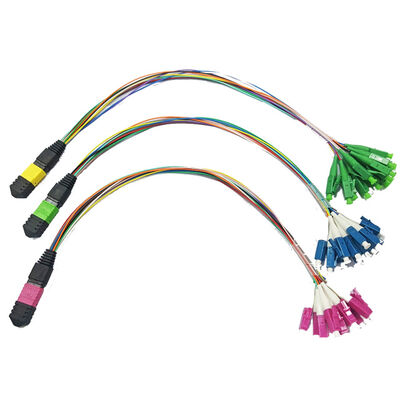

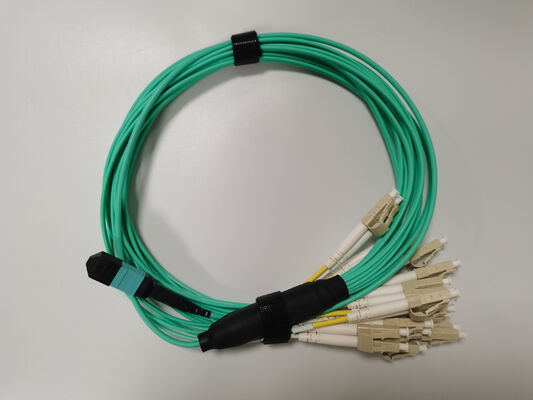

| Uitbraak fan-out | MPO naar LC/SC breakout-kabels beschikbaar |
Voorbeeld bestelcode:
MPO-12-LL-ROND-LSZH-3M-APC-TYPEA-MANNELIJKKwaliteitsborging en certificeringen

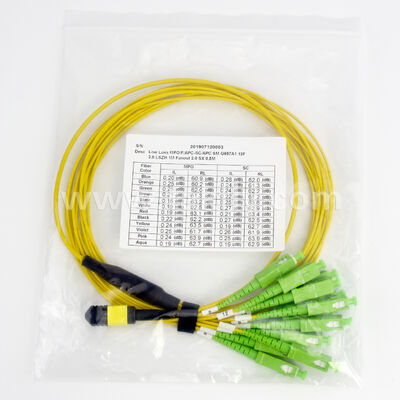

- 100% IL & RL getest- Elk patchsnoer wordt geleverd met een testrapport
- 3D-interferometerinspectie- Krommingsstraal, vezelhoogte, offset volgens IEC-normen
- RoHS- en REACH-compatibel
- UL-vermeld(voor LSZH-materialen)
Productoverzicht
Deze serie MPO/MTP-multivezelpatchkabels biedt standaard- en verliesarme kwaliteiten, verbeterde mechanische duurzaamheid (≥500 paringscycli), bewezen omgevingsstabiliteit (vochtige hitte, veroudering bij hoge temperaturen) en volledig polariteitsbeheer (Type A/B/C). Het is ideaal voor glasvezelverbindingen met hoge dichtheid en hoge betrouwbaarheid in datacenters, telecom, CATV en industriële toepassingen. Alle specificaties zijn in de fabriek getest en aangepaste configuraties zijn beschikbaar.
Veelgestelde vragen
Vraag: Bent u een fabrikant?
A: Ja, wij zijn een fabrikant, FTTH-oplossing en aanbieder van totaaloplossingen voor datacenters in Shenzhen, China, opgericht in 2000.
Vraag: Wat is uw MOQ?
A: MOQ kan 1 stuks zijn, maar de prijs is niet concurrerend. Meer hoeveelheid, de prijs zal concurrerender zijn.
Vraag: Kunt u de FOB-prijs opgeven?
EEN: Ja. We kunnen bezorgen via de lucht, DHL, TNT, UPC, FEDEX, enz. Voor grote hoeveelheden bezorgen we deze over zee. We kunnen de prijs met vracht- en doorlooptijd voor u opgeven, nadat u ons de gedetailleerde vereisten met de hoeveelheid heeft laten weten. We hebben concurrerende expediteurs. Voor meer oplossingen kunt u gerust contact met ons opnemen.
Vraag: Hoe is uw kwaliteit?
A: Onze productie is volgens de IEC, Europese norm. CE-, ISO-, RoHS-, CPR- en ANATEL-gecertificeerd. Alle producten zijn 100% getest vóór levering.
Vraag: Wat is uw doorlooptijd?
A: Het hangt af van de hoeveelheid en producten. Voor glasvezelpatchkabels kan de levertijd 2-3 werkdagen bedragen binnen 5000 stuks. Wij houden de reguliere producten op voorraad. Ook kunnen wij spoedbestellingen afhandelen.
Vraag: Wat is uw garantie?
A: Afhankelijk van het verschillende product, we hebben 1 jaar garantie op patchkabels sinds levering, maar alleen verantwoordelijk voor niet-kunstmatige schade. Bij kunstmatige schade kunnen wij deze gratis voor u repareren, de vracht wordt door u betaald.
Vraag: Wat is uw verpakking?
A: Internationaal exportstandaardpakket. Als u uw logo op de verpakking wilt afdrukken, laat het ons dan weten voordat we een offerte maken.
Vraag: Kunt u OEM/ODM aanbieden?
Antwoord: Ja, dat kunnen we. Alle producten accepteren OEM/ODM. Wij kunnen de vertrouwelijkheidsovereenkomst ondertekenen.
Vraag: Kan ik een monster krijgen?
A: Het hangt af van welke producten, gratis monster biedt minder dan 10 USD. De vracht wordt vóór levering door de koper betaald.
Vraag: Hoe kan ik bestellen?
A:
- Stuur e-mail of vragen met de productnaam, specificatie en hoeveelheid naar ons. Geef uw ontvangstadres op als u een FOB-, CIF- of CFR-prijs nodig heeft.
- Wij bieden onze offerte aan met doorlooptijd.
- Nadat de offerte is bevestigd, sturen we een PI met onze bankrekening.
- De productie wordt geregeld nadat de betaling is ontvangen.
- Bevestig de ontvanger bij u voordat wij deze afleveren.
- Het trackingnummer wordt na de levering verstrekt.
Vraag: Wat is uw betalingstermijn?
A: T/T, Western Union, Paypal, tegelijk. Voor grote bedragen kunt u een aanbetaling van 50% vooraf doen, en een saldo van 50% vóór levering.
