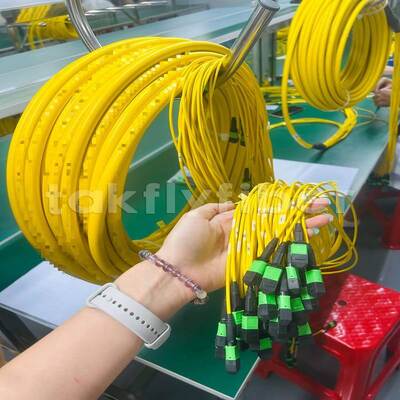

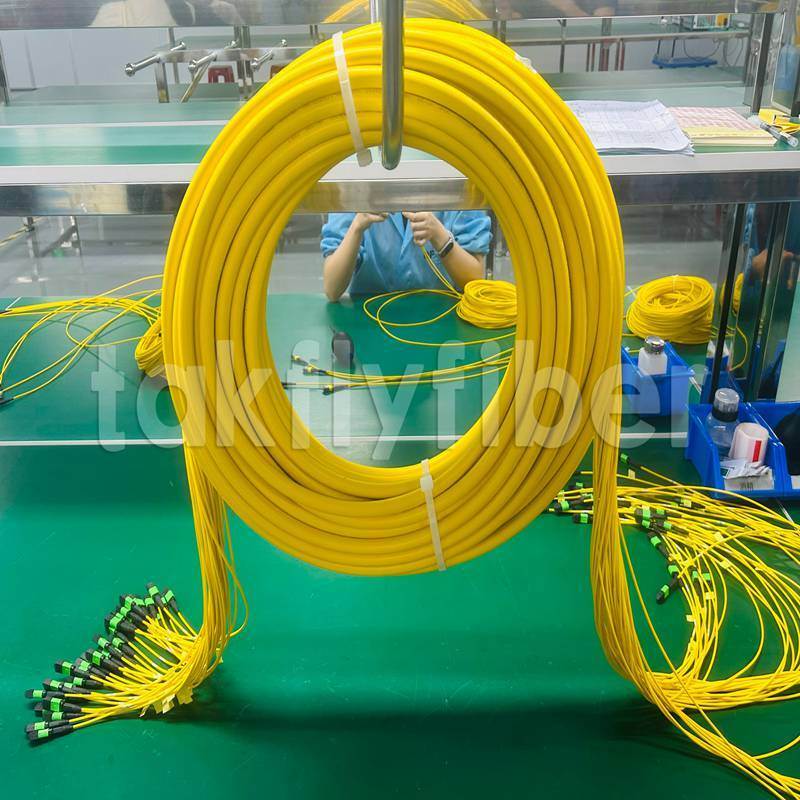

Takfly MPO/MTP Patch Cord 8/12/24 Kernen tot 576 Kernen laag verlies 500 paringscycli IEC & TIA compliant
Productdetails:
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | Takfly/OEM |
| Certificering: | CE, ISO, RoHS, GS |
| Modelnummer: | MPO/MTP flardkoord |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | US $9.88-US $19.88/ Pcs |
| Verpakking Details: | Pp-zak toen in Karton |
| Levertijd: | 3-7working dag |
| Betalingscondities: | L/C,T/T,Western Union,Paypal |
| Levering vermogen: | 50000 stks/maand |
|
Gedetailleerde informatie |
|||
| Kern: | Multicore | Connector A: | SC |
|---|---|---|---|
| Connector B: | MPO/MTP | Vezelmodus: | 50/125um |
| Kabeldiameter: | 0.9/2.0/3.0 | Poolse type: | PC/APC |
| Retourverlies: | MM/PC:20dB/SM/APC:60dB | Invoegverlies: | 0.35dB Max (0.15dB Typ.) |
| Buitenste mantelmateriaal: | PVC/LSZH | Buigradius statisch/dynamisch: | 10D/20D |
| HS-code: | 854470000 | Geslacht: | Man/vrouw |
| Markeren: | MPO MTP pleisterkabel laag verlies,MPO MTP-kabel 500 paringscycli,MPO MTP-optische glasvezel IEC-conform |
||
Productomschrijving
Takfly MPO/MTP Hoge-Dichtheid Multi-Fiber Patchkabel
8/12/24 Cores tot 576 Cores | Lage Verliezen | 500 Koppelingen | IEC & TIA Conform
Productoverzicht
De MPO/MTP multi-fiber connector serie is ontworpen voor optische interconnecties met hoge dichtheid in datacenters, telecom centrale posten, CATV headends en industriële omgevingen. Een precisie-gegoten MT-ferrule gecombineerd met zeer nauwkeurige geleidingspennen zorgt voor een exacte uitlijning van maximaal 24 vezels in één interface, met aangepaste configuraties beschikbaar tot 576 vezels voor ultra-schaal implementaties.
Takfly Communications brengt 25+ jaar ODM/OEM productie-ervaring naar deze serie. We exploiteren 30.000 m² productieruimte verspreid over een 6.000 m² R&D hoofdkantoor in Shenzhen en een 24.000 m² high-volume fabriek in Zhongshan, met 19 toegewijde MPO productielijnen en een maandelijkse output van meer dan 200.000 stuks. Twee prestatieklassen – standaard en lage verliezen – zijn beschikbaar om te voldoen aan diverse link budgetvereisten. Alle producten voldoen aan IEC 61754-7 en EIA/TIA-604-5, met 100% fabriekstests voor levering.
Belangrijkste Kenmerken
- Precisie-gegoten MT-ferrule voor consistente kerngestalt
- Hoge-precisie geleidingspennen voor betrouwbare uitlijning na herhaaldelijk koppelen
- Ondersteunt 4, 8, 12, 24 vezels in een compacte vormfactor; aangepaste oplossingen tot 576 vezels
- Standaard verlies: ≤0.35 dB typisch / ≤0.70 dB max
- Lage verliezen: ≤0.20 dB typisch / ≤0.35 dB max
- Compatibel met single-mode (G.652, G.655, G.657) en multi-mode (OM1~OM5) vezels
- Meerdere kabeltypen: mini rond (≤4.5 mm OD) of lint (≤3.0×5.0 mm)
- Mantelopties: PVC of LSZH (lage rook, halogeenvrij, CPR Bca/Cca/Dca gecertificeerd)
- Polariteitsbeheer: Type A, B, C met kleurcodering en etikettering
- Mannelijke (met pinnen) en vrouwelijke (zonder pinnen) versies beschikbaar
Technische Specificaties
Optische & Interface Parameters
| Parameter | Specificatie |
|---|---|
| Connectortype | MPO / MTP (Mannelijk met pinnen / Vrouwelijk zonder pinnen) |
| Eindvlak | PC (MM) / APC (SM) |
| Vezeltype | SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Aantal Cores | 4, 8, 12, 24 (aangepast tot 576 vezels) |
| Kabeltype | Mini Rond (≤4.5 mm OD) / Platte Lint (≤3.0×5.0 mm) |
| Mantelmateriaal | PVC / LSZH (CPR Bca/Cca/Dca gecertificeerd) |
| Lengte | 0.5 m ~ 200 m (aangepast) |
| Testgolflengte | SM: 1310/1550 nm; MM: 850/1300 nm |
| Invoegverlies (Standaard Klasse) | Typisch ≤0.35 dB / Max ≤0.70 dB |
| Invoegverlies (Lage Verlies Klasse) | Typisch ≤0.20 dB / Max ≤0.35 dB |
| Returverlies (SM APC) | ≥60 dB |
| Returverlies (MM PC) | ≥20 dB |
| Herhaalbaarheid | ≤0.1 dB |
| Duurzaamheid | ≤0.2 dB |
| Uitwisselbaarheid | ≤0.2 dB |
| Buigradius (Statisch / Dynamisch) | 10D / 20D |
Milieu & Mechanische Betrouwbaarheid
Alle MPO/MTP patchkabels ondergaan strenge milieutests om langdurige stabiliteit te garanderen in veeleisende implementaties:
- Koppelingen: ≥500 (invoegverliesvariatie ≤0.2 dB)
- Treksterkte: ≥50 N (voor 2.0 mm kabel, connector naar kabel)
- Vochtige Hitte Cycli: -10°C tot +65°C, 93% RV, 5 cycli -> ΔIL ≤0.3 dB (IEC 61300-2-19)
- Hoge Temperatuur Veroudering: 85°C gedurende 168 uur -> ΔIL ≤0.3 dB
- Lage Temperatuur Opslag: -40°C gedurende 24 uur -> ΔIL ≤0.2 dB
- Trilling & Schok: Voldoet aan GR-1435-CORE vereisten voor industrieel gebruik
- Thermische Cycli: Conform IEC 61300-2-22
- Bedrijfstemperatuur: -20°C ~ +70°C
- Opslagtemperatuur: -40°C ~ +80°C
Toepassingsscenario's
| Toepassing | Voorbeeld | Voordeel |
|---|---|---|
| Datacenter - 40G/100G/400G Links | 12-vezels lage verlies MPO patchkabel die QSFP-40G-SR4 verbindt met het patchgebied | Vervangt 4 duplex LC-paren, bespaart 75% kabelgootruimte |
| Datacenter - 800G/AI Cluster Interconnectie | 24-vezels of 576-vezels MPO trunk tussen spine switches en GPU-racks | Ondersteunt next-gen 800G optiek en AI-trainingsclusters met ultra-lage verliesbudget |
| Telecom Centrale Post - Backbone Upgrade | 24-vezels MPO lintkabel die ODF sub-racks verbindt met MPO-LC breakout modules | Snelle implementatie, klaar voor 400G coherente optiek |
| 5G Front-haul & Mid-haul | 8-vezels MPO jumper die BBU/DU verbindt met AAU/RU via CPRI/eCPRI | Vermindert installatietijd met 60% t.o.v. individuele vezelsplitsing |
| Industrieel - Robuuste Interconnectie | Trillingsbestendige MPO jumper, bedrijfstemperatuur -40°C tot +85°C, geslaagd voor schok- en trillingstests | Zoutnevel- en schimmelbestendigheid voor zware omstandigheden |
| CATV Headend - Multi-Kanaals Videodistributie | 1×12 MPO splitter die 12 optische ontvangers voedt | Hoge dichtheid, vermindert kabelrommel |
| Enterprise LAN/SAN - Campus Backbone | 24-vezels MPO trunk tussen hoofd distributieframe en gebouwkasten | Toekomstbestendige schaalbaarheid voor 10G/25G/40G serverconnectiviteit |
Concurrentievoordelen
| Vergelijkingspunt | Standaard MPO (Marktgemiddelde) | Takfly MPO/MTP Serie |
|---|---|---|
| Productieschaal | Beperkte capaciteit | 30.000 m² totaal (6.000 m² Shenzhen HQ + 24.000 m² Zhongshan fabriek) |
| MPO Productielijnen | 3-5 lijnen typisch | 19 toegewijde MPO lijnen |
| Maandelijkse Output | 20.000-50.000 stuks | 200.000+ stuks/maand |
| Max Aantal Vezels | 24-48 cores | Tot 576 cores |
| Typisch Invoegverlies | 0.50 dB | 0.35 dB (Standaard) / 0.20 dB (Lage Verlies) |
| Koppelingen | 200 | ≥ 500 |
| Max Bedrijfstemperatuur | 70°C | 85°C (kortstondig), 70°C (langdurig) |
| Polariteitsbeheer | Optioneel / Handmatig | Volledig Type A/B/C met kleurcodering |
| Milieu Testgegevens | Niet gespecificeerd | Vochtige hitte, thermische cyclus, trillingsrapporten beschikbaar |
| Aangepaste Lengtes | Beperkt | Elke lengte van 0.5 m tot 200 m |
| Kabeldiameter | Standaard bulk | Mini rond ≤4.5 mm / Lint ≤3.0×5.0 mm |
Bestelling & Maatwerk
Takfly biedt volledig aanpasbare MPO/MTP patchkabels om aan uw exacte projectvereisten te voldoen. Beschikbare opties zijn:
- Aantal Cores: 4 / 8 / 12 / 24 vezels (aangepast tot 576 vezels)
- Verliesklasse: Standaard of Lage Verlies
- Kabeltype: Mini Rond of Platte Lint
- Buitenmantel: PVC of LSZH (CPR Bca/Cca/Dca gecertificeerd)
- Eindvlak: PC (multi-mode) of APC (single-mode)
- Polariteit: Type A (recht), Type B (omgekeerd), of Type C (paarwijs) met kleurgecodeerde boots
- Connector Geslacht: Mannelijk (met geleidingspennen) of Vrouwelijk (zonder pinnen)
- Lengte: Elke lengte van 0.5 m tot 200 m
- Breakout Fanout: MPO naar LC/SC/FC breakout kabels beschikbaar op aanvraag
Voorbeeld Bestelcode
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └─ Geslacht: Mannelijk (met pinnen)
│ │ │ │ │ │ │ └─ Polariteit: Type A
│ │ │ │ │ │ └─ Eindvlak: APC
│ │ │ │ │ └─ Lengte: 3 meter
│ │ │ │ └─ Mantel: LSZH
│ │ │ └─ Kabeltype: Rond (Mini)
│ │ └─ Verliesklasse: Lage Verlies
│ └─ Aantal Vezels: 12-core
Kwaliteitsborging & Certificeringen
- 100% IL & RL getest -- Elke patchkabel wordt geleverd met een individueel testrapport
- 3D interferometer inspectie -- Kromming radius, vezelhoogte en apex offset volgens IEC normen
- Productiestandaarden -- IEC, Europese norm, IPC/WHMA-A-620 vakmanschapscriteria
- Certificeringen -- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Traceerbaarheid -- Unieke serienummers en batch testrecords voor elke zending
Product Samenvatting
Deze MPO/MTP multi-fiber patchkabel serie biedt standaard en lage verlies klassen, verbeterde mechanische duurzaamheid (≥500 koppelingen), bewezen omgevingsstabiliteit (vochtige hitte, hoge temperatuur veroudering, lage temperatuur opslag), en volledig polariteitsbeheer (Type A/B/C). Geproduceerd in 30.000 m² faciliteiten met 19 toegewijde MPO lijnen en een maandelijkse capaciteit van meer dan 200.000 stuks, Takfly levert schaalbare, hoog-betrouwbare fiber interconnecties voor datacenters, telecom, 5G, AI clusters, CATV en industriële toepassingen. Alle specificaties worden in de fabriek getest, en aangepaste configuraties tot 576 vezels zijn beschikbaar.
Veelgestelde Vragen (FAQ)
V1: Bent u een directe fabrikant of een handelsonderneming?
A: Wij zijn een directe fabrikant en totale oplossingsprovider met hoofdkantoor in Shenzhen, China, opgericht in 2000. Als Nationale High-Tech Onderneming, exploiteren we 30.000 m² productieruimte verspreid over een 6.000 m² R&D hoofdkantoor in Shenzhen en een 24.000 m² high-volume productievestiging in Zhongshan. Onze MPO/MTP divisie heeft 19 toegewijde productielijnen met een maandelijkse capaciteit van meer dan 200.000 stuks, ondersteunend configuraties tot 576-core. We bedienen klanten in 128+ landen, waaronder Tier-1 partners zoals Corning, Amphenol, NVIDIA en Coherent -- Bevestig de geadresseerde en verzendmethode; trackingnummers worden binnen 24 uur na verzending verstrekt.
Na Verkoop
V2: Wat is uw Minimum Bestelhoeveelheid (MOQ)?
A: MOQ kan 1 stuk zijn voor monsterbeoordeling en kleine batches. Echter, de prijsstelling wordt gunstiger met volume – grotere hoeveelheden ontgrendelen concurrerende getrapte prijzen. Voor datacenterprojecten die duizenden eenheden vereisen, bieden we projectgebaseerde volumekortingen en toegewijd accountbeheer.
V3: Kunt u FOB, CIF of DDP prijzen offreren?
A: Ja. We bieden flexibele Incoterms, waaronder EXW, FOB Shenzhen, CIF, CFR en DDP (naar geselecteerde regio's). Voor dringende leveringen verzenden we via luchtvracht (DHL, FedEx, TNT, UPS); voor bulkorders coördineren we zeevracht via concurrerende expediteurs. Geef uw bestemming, hoeveelheid en voorkeurstermijnen op, en wij bieden een turnkey offerte met vracht en levertijd binnen 24 uur.
V4: Hoe garandeert u productkwaliteit en consistentie?
A: Onze productie volgt IEC en Europese normen, gecertificeerd door CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR en ANATEL. Belangrijke kwaliteitscontroles omvatten:
- 100% invoegverlies en returverlies testen op elke patchkabel 3D interferometrie inspectie
- voor de geometrie van de connector eindvlak Milieutests volgens IEC 61300-2 serie (vochtige hitte, thermische cycli, trillingen) Unieke serienummers
- en batch testrapporten voor volledige traceerbaarheidV5: Wat is uw standaard levertijd?
- A: Levertijden zijn afhankelijk van de hoeveelheid en configuratie: Standaard producten:
2-3 werkdagen voor maximaal 5.000 stuks (op voorraad gehouden)
Aangepaste configuraties:
- 3-9 werkdagen afhankelijk van kabeltype, polariteit en lengteDringende bestellingen:
- We houden een bufferstock aan van populaire configuraties en kunnen de productie versnellen voor tijdgevoelige implementatiesV6: Wat is uw garantiebeleid?
- A: Wij bieden een 1-jarige garantie
vanaf de leverdatum, die defecten in materialen en vakmanschap onder normale bedrijfsomstandigheden dekt. Voor kunstmatige schade bieden we gratis reparatiediensten (klant betaalt retourvracht). Uitgebreide garantieprogramma's (2-3 jaar) zijn beschikbaar voor bedrijfs- en datacentercontracten.
V7: Wat is uw verpakkingsstandaard?A: Alle producten worden verzonden in internationale export-standaard verpakking
met antistatische zakken, beschermende eindkappen en stevige kartonnen dozen. We bieden
OEM verpakking inclusief aangepaste logo-afdruk, merketiketten, barcodes en palletconfiguraties. Specificeer verpakkingsvereisten vóór de offerte.V8: Kunt u OEM/ODM-diensten leveren?A: Ja. Alle producten accepteren OEM/ODM-aanpassing, inclusief connectorbehuizingskleuren, laser-gemarkeerde logo's, kabelmantelkleuren, aangepaste testrapporten en gespecialiseerde assemblages. We kunnen een Vertrouwelijkheidsakkoord (MNDA)
ondertekenen om uw ontwerpen te beschermen.
V9: Kan ik monsters aanvragen voordat ik een bulkbestelling plaats?A: Ja. Gratis monsters
worden verstrekt voor producten met een waarde onder de USD 10. Voor monsters met een hogere waarde (bijv. MPO lage verlies, breakout kabels), rekenen we productiekosten met
volledige creditering op uw volgende bulkbestelling. Monster vracht wordt betaald door de koper, en levering is doorgaans binnen 1-3 werkdagen.V10: Hoe kan ik een bestelling plaatsen?A: Ons gestroomlijnde proces:
-- Bevestig de geadresseerde en verzendmethode; trackingnummers worden binnen 24 uur na verzending verstrekt.
Na Verkoop
-- E-mail productnaam, specificatie en hoeveelheid. Voeg uw afleveradres toe voor prijzen inclusief vracht.
Offerte
-- Ontvang gedetailleerde offerte met levertijd en voorwaarden binnen
- 12-24 uur. Bevestiging
- -- Keur de offerte goed; wij sturen een Proforma Factuur (PI). Betaling -- Bevestig de geadresseerde en verzendmethode; trackingnummers worden binnen 24 uur na verzending verstrekt. Na Verkoop
- 50% aanbetaling + 50% saldo voor verzending. Productie -- Productie begint met wekelijkse voortgangsupdates. Levering -- Bevestig de geadresseerde en verzendmethode; trackingnummers worden binnen 24 uur na verzending verstrekt. Na Verkoop
- -- Toegewijde ondersteuning volgt de installatie en prestaties op.V11: Welke betalingsvoorwaarden accepteert u?A: Wij accepteren T/T, Western Union en PayPal
- . Voor gevestigde partners en grote volumecontracten (>$50.000) bieden we Net-30 of Net-60 open account voorwaarden
- onder voorbehoud van kredietgoedkeuring. Valuta-opties: USD, EUR, CNY.V12: Biedt u technische ondersteuning en installatiebegeleiding?
- A: Ja. Ons technische ondersteuningsteam (Engels, Spaans, Chinees) biedt: Pre-sales consultatie voor ontwerp van fiber infrastructuur
Polariteitsbeheer training (Type A/B/C)
Installatie best practices voor MPO/MTP connectorenTroubleshooting na implementatie en OTDR trace analyseOn-site ondersteuning voor grote datacenterprojecten (in overleg)
