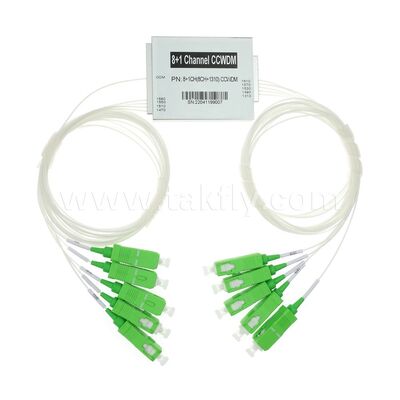

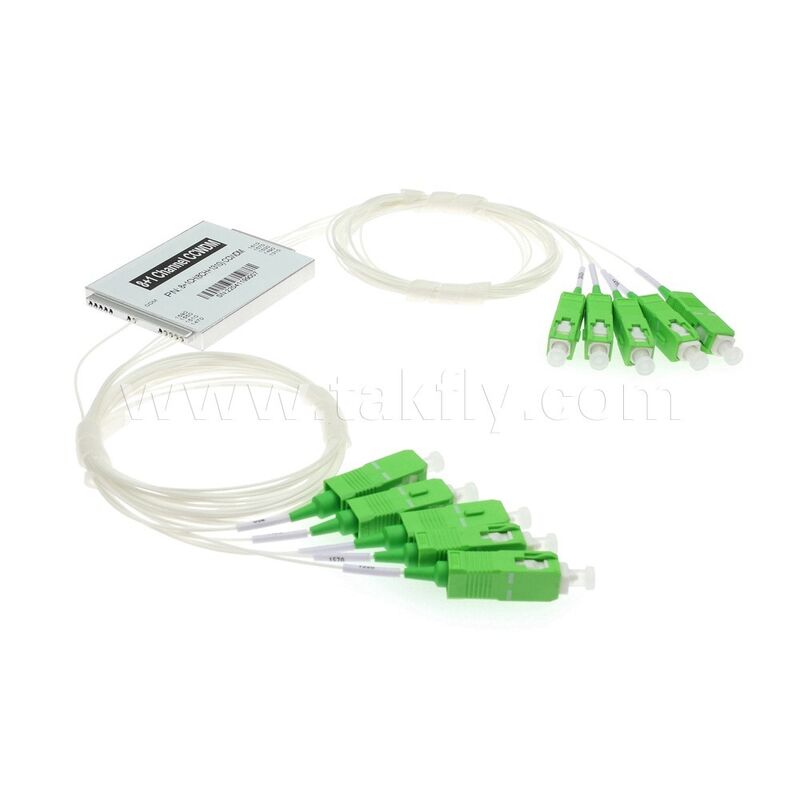

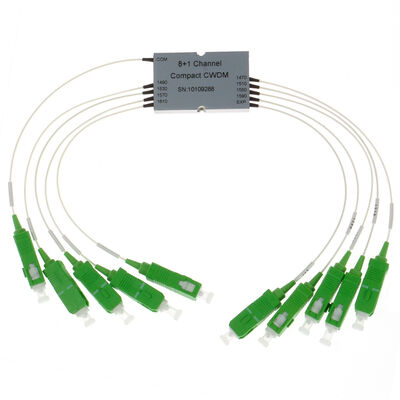

CCWDM 8+1Channel Compact Grofgolflengte Divisie Multiplexer G657A1 Glasvezel voor Data Center FTTX
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OEM |
| Certificering: | ISO, CE RoHS |
| Modelnummer: | DF-8+1 CCWDM-1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | USD38-48/pc |
| Verpakking Details: | blisterverpakking + doos |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 50000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Connectortype: | om worden bepaald | ||
|---|---|---|---|
| Markeren: | CCWDM 8+1kanaal WDM Mux Demux,Compacte WDM-multiplexer G657A1,Datacenter WDM voor FTTX |
||
Productomschrijving
De compacte golflengteverdelingsmultiplexer/CCWDM-module van Takfly maakt gebruik van op TFF (dunne filmfilter) gebaseerde golflengteverdelingsmultiplextechnologie. Het werkt op dezelfde manier als CWDM-modules, maar maakt gebruik van vrije ruimtetechnologie, wat resulteert in een aanzienlijk kleinere verpakkingsgrootte, minder invoegverlies en verbeterde consistentie.
- Laag invoegverlies
- Compact formaat
- Ultrastabiel en zeer betrouwbaar
- Uitgebreide bedrijfstemperatuur beschikbaar
De CCWDM-module van Takfly maakt gebruik van vrije ruimtetechnologie met een onafhankelijke afgesloten ruimte voor optische signaaloverdracht. Het optische signaal wordt ingevoerd/uitgevoerd via de COM-poort, terwijl andere poorten lichtsignalen verzenden via TFF (dunne filmfilter).
Op grote schaal gebruikt in de telecommunicatie, bedrijfsnetwerken, PON-netwerken, kabel-tv en andere aanverwante gebieden.
| Parameter | 4 CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| Bedrijfsgolflengte (nm) | 1260~1620 | ||||
| Kanaalgolflengte (nm) | 1270, 1290,..., 1590, 1610, of 1271, 1291,..., 1591, 1611 | ||||
| Golflengtebereik UPG-poort (nm) | NA | Nader te bepalen | NA | 1260~1360 | 1260 ~ 1457 |
| Kanaalafstand (nm) | 20 | ||||
| Kanaaldoorlaatband (nm) | CWL +/- 6,5 nm | ||||
| Invoegverlies (dB)* | ≤0,8 | ≤0,8 | ≤1,4 | ≤1,4 | ≤1,7 |
| Kanaalrimpel (dB) | ≤0,3 | ||||
| Isolatie (dB) Aangrenzend | >30 | ||||
| Isolatie (dB) Niet-aangrenzend | >40 | ||||
| UPG-isolatie (dB) | NA | >15 | NA | >15 | >15 |
| Polarisatiemodus Dispersie (PS) | ≤0,2 | ||||
| Polarisatie-afhankelijk verlies (dB) | ≤0,2 | ||||
| Directiviteit (dB) | >45 | ||||
| Retourverlies (dB) | >45 | ||||
| Maximaal vermogen (mW) | 500 | ||||
| Bedrijfstemperatuur (℃) | -5~+70 | ||||
| Opslagtemperatuur (℃) | -40 ~ 85 | ||||
| Vezeltype | G657A1 | ||||
| Connector | Nader te bepalen | ||||
| Afmeting verpakking (mm) | L55 x B45 x H6 of L44 x B25 x H6 | ||||
* De waarden voor invoegverlies variëren per configuratie
