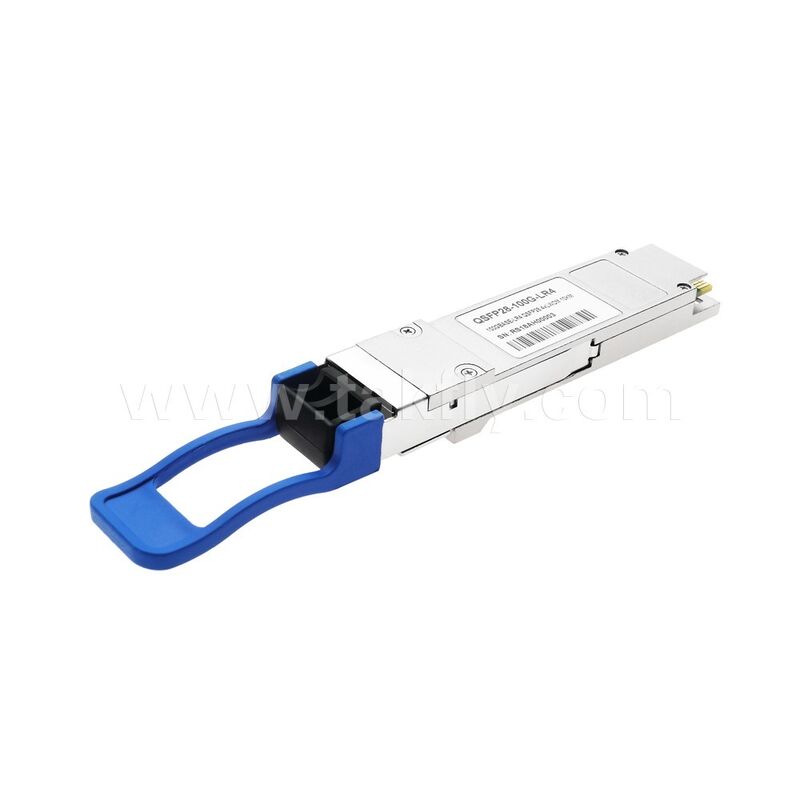

Optische transceivermodule 100 Gbps QSFP28 LR4 10 km SFP voor datacenter FTTH FTTX

TKQS28-100G-LR4 is een 100Gbps transceivermodule ontworpen voor optische communicatietoepassingen die voldoen aan 100GBASE-LR4 van de IEEE P802.3ba-standaard. De module converteert 4x 25Gbps elektrische signaalingangskanalen naar 4 golflengte LAN-golflengteverdelingmultiplexing (WDM) optische signalen en multiplext deze naar een enkele 100Gbps-uitgang. Aan de ontvangende kant voert de module het tegenovergestelde proces uit, waarbij eerst het optische ingangssignaal van 100 Gbps wordt gedemultiplext naar 4 optische LAN WDM-kanalen, en deze vervolgens worden omgezet naar 4 uitgangskanalen met elektrische gegevens.

De centrale golflengten van de 4 LAN WDM-kanalen zijn 1295,56, 1300,05, 1304,58 en 1309,14 nm als leden van het LAN WDM-golflengteraster gedefinieerd in IEEE 802.3ba.

De hoogefficiënte gekoelde WDM Electro-absorption Distributed Feedback (EA-DFB) zenders, in combinatie met zeer gevoelige p-type intrinsieke-n-type (PIN) ontvangers, leveren uitzonderlijke prestaties voor 100 Gigabit Ethernet-toepassingen en ondersteunen verbindingen tot 10 kilometer die voldoen aan Clausule 88 van de IEEE 802.3ba-standaard voor 100GBASE-LR4-vereisten.

De vormfactor, de optische/elektrische aansluiting en de digitale diagnose-interface van de module voldoen aan de QSFP+ Multi-Source Agreement (MSA). Het is bestand tegen de zwaarste externe bedrijfsomstandigheden, waaronder temperatuur, vochtigheid en EMI-interferentie.
