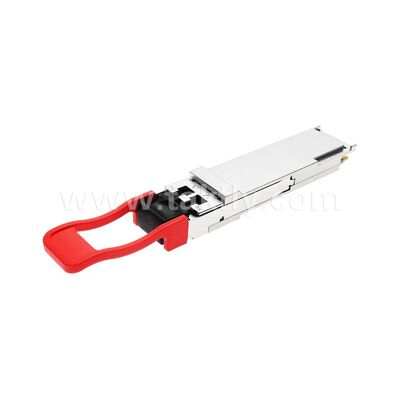

Optische transceivermodule 40Gbps CWDM 40KM QSFP+ voor datacenter FTTH FTTX

Dit product is strikt van toepassing op 40GBASE-ER4 van de IEEE P802.3ba-standaard. Het is een zendontvangermodule ontworpen voor optische communicatietoepassingen over 40 km.

De module transformeert 4 x 10Gb/s ingangskanalen naar 4 CWDM optische signalen, en multiplext de kanalen in één kanaal voor 40Gb/s optische transmissie. Aan de ontvangerzijde is het proces omgekeerd: 40Gb/s optische transmissie-invoer wordt omgezet in 4 optische CWDM-signalen, die vervolgens worden omgezet in 4-kanaals elektrische uitvoergegevens.

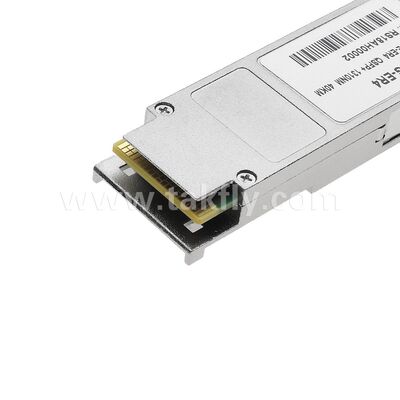

Volgens het golflengteraster gedefinieerd in ITU-T G694.2 zijn de centrale golflengten van de CWDM-kanalen 1271, 1291, 1311 en 1331 nm. De module beschikt over een duplex LC-connector voor de optische interface en een 148-pins connector voor de elektrische interface. Single-mode glasvezel (SMF) is vereist om de optische spreiding in langeafstandssystemen te minimaliseren.

Dit product voldoet aan de QSFP Multi-Source Agreement (MSA)-normen en is ontworpen om zware externe bedrijfsomstandigheden te weerstaan, waaronder extreme temperaturen, vochtigheid en EMI-interferentie.

• Transmissiesnelheid tot 11,2 Gbps per kanaal
• QSFP+ MSA-compatibel
• Voldoet aan de IEEE 802.3ba-specificatie voor 40GBASE-ER4-koppelingen
• 4 CWDM ongekoelde DFB-lasers, met behulp van ITU G.694.2-golflengterooster bij 1271, 1291, 1311 en 1331 nm
• Hoge gevoeligheid APD-TIA met optische DEMUX
• Tot 40 km bereik via standaard single-mode glasvezel
• Hot-pluggable elektrische interface
• Bedrijfstemperatuur 0°C tot +70°C
• 3V-voeding
• RoHS 6-compatibel (loodvrij)

• Op grote schaal gebruikt in datacenters 40GBASE-ER4 Ethernet-verbindingen
• Transmissieafstanden tot 40 km via standaard single-mode glasvezel
• Ondersteunt OTU3, OTU3e1, OTU3e2 multiplex- en demultiplextests
