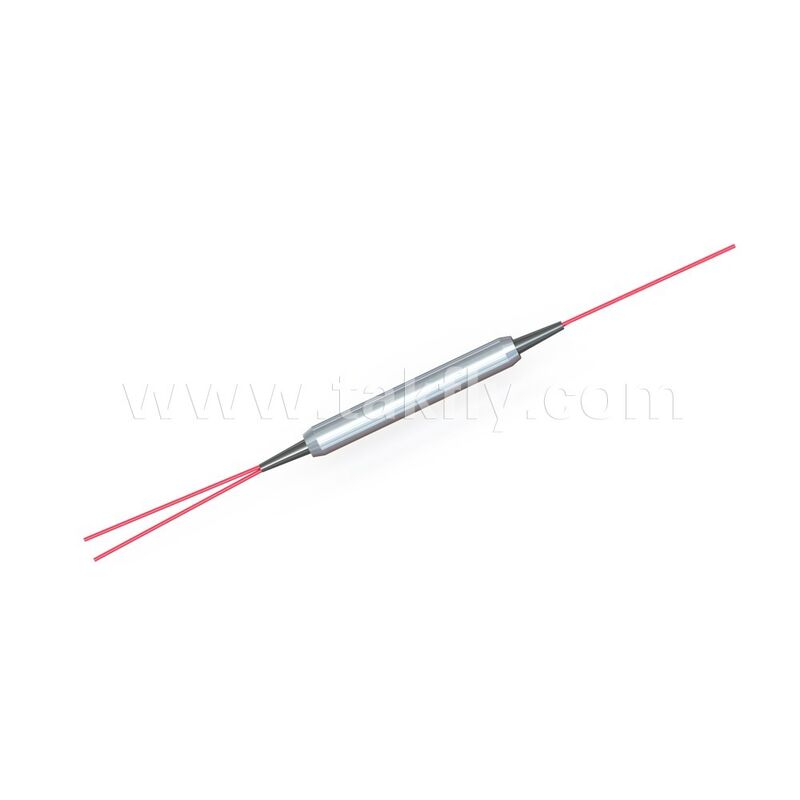

Polarisatie Onderhoud van glasvezel PM-isolator en WDM-hybride voor ICT AI Computing
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OEM |
| Certificering: | ISO, CE RoHS |
| Modelnummer: | DF-PM-Isolator-WDM |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | USD90-160/pc |
| Verpakking Details: | Blarendoos |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T, Paypal |
| Levering vermogen: | 1000 STUKS PER Maand |
|
Gedetailleerde informatie |
|||
| Maatwerk: | Ja | ||
|---|---|---|---|
| Markeren: | polarisatie behoud van glasvezelisolator,PM-isolator WDM-hybride,Glasvezelisolator ICT AI Computing |
||
Productomschrijving
Polarization Behoudende Glasvezel PM Isolator & WDM Hybride voor ICT AI Computing
PM Isolator & WDM Hybride
De PM Isolator & WDM Hybride is een gespecialiseerd component dat een optische isolator en een WDM optische koppelaar integreert in een compacte behuizing. Deze combinatie van isolator en WDM koppelaar is bijzonder nuttig voor het ontwerp en de toepassingen van gedoteerde glasvezelversterkers. Twee soorten WDM koppelaars zijn beschikbaar: 1480nm/1550nm en 980nm/1550nm. Het signaal in het 1550nm venster passeert eerst de isolator en combineert vervolgens met het pomp laservermogen bij de WDM koppelaar. Vorige stadia van optische circuits worden beschermd door optische isolatie. Zowel single-stage als dual-stage isolatie-opties zijn beschikbaar.
Dit product verlaagt de totale kosten en vereenvoudigt de systeemstructuur, terwijl het verbeterde prestaties en betrouwbaarheid biedt.
Belangrijkste Kenmerken
- Laag Invoegverlies
- Hoog Retourverlies
- Hoge Extinctieverhouding
- Hoge Isolatie
- Hoge Stabiliteit en Betrouwbaarheid
Structuurdiagram
Technische Specificaties
| Parameter | Eenheid | Waarde | |
|---|---|---|---|
| Trap | - | Single | Dual | Single | Dual | |
| Signaalkanaal | Signaal Golflengtebereik | nm | 1064±10 | 1550±15 |
| Max. Invoegverlies | dB | 2.6 | 3.8 | 0.9 | 1.0 | |
| Typ. Piek Signaal Omgekeerde Isolatie, bij 23℃ | dB | 40 | 52 | 40 | 52 | |
| Min. Signaal Omgekeerde Isolatie, bij 23℃ | dB | 28 | 45 | 28 | 45 | |
| Min. Isolatie (Com tot Pass @ Ref band Golflengte) | dB | 30 | |
| Min. Extinctieverhouding bij 23℃ | dB | 20 | |
| Reflectiekanaal | Golflengtebereik | nm | 960~990 |
| Max. Invoegverlies | dB | 0.6 | |
| Min. Isolatie (Com tot Ref @ Pass band Golflengte) | dB | 15 | |
| Min. Extinctieverhouding bij 23℃ | dB | 18 | |
| Min. Retourverlies | dB | 50 | |
| Max. Invoegverlies Thermische Stabiliteit | dB/℃ | 0.005 | |
| Max. Optisch Vermogen (CW) | mW | 300 | |
| Max. Trekbelasting | N | 5 | |
| Bedrijfstemperatuur | ℃ | -5~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 |
* Voor apparaten met connector is IL 0.3dB hoger, RL is 5dB lager en ER is 2dB lager.
* De standaard connector sleutel is uitgelijnd met de langzame as.
* De standaard connector sleutel is uitgelijnd met de langzame as.
Toepassingen
- Glasvezellaser
- Glasvezelversterker
- Testapparatuur
