FTTH veld-geassembleerde mechanische glasvezelconnector TK-FC-SCA-B001 voor telecommunicatiesysteem
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TK-FC-SCA-B001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,/Paypal |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | FTTH veld-geassembleerde mechanische glasvezelconnector TK-FC-SCA-B001 voor telecommunicatiesysteem | Van toepassing op: | Drop-kabel. Binnenkabel |
|---|---|---|---|
| Vezelmodus: | enkele modus of multi-modus | Vezeltype: | G.652D, G.657A1 |
| Vezelkabel: | 3,0*2,0 mm met rubber geïsoleerde optische kabel ∅3,0/∅2,0 /∅0,9 geïsoleerde optische kabel | Invoegverlies: | ≤0,35db |
| Retourverlies: | UPC≥45dB, APC≥55dB | Treksterkte: | ≥40 N |
| Bedrijfstemperatuur: | -40°C~+85 °C | Vezel merk: | Corning, YOFC, OFS, Draka |
| Markeren: | FTTH-mechanische glasvezelconnector,met een vermogen van niet meer dan 50 W,met een vermogen van niet meer dan 50 W |
||
Productomschrijving
FTTH-veldgeassembleerde mechanische glasvezelconnector TK-FC-SCA-B001
TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) vereenvoudigt glasvezelverbindingen zonder fusie-splicingapparatuur.Deze snel te monteren connector heeft alleen standaard vezel voorbereiding gereedschap nodigKabel stripper en vezel knipper.
Toepassingen
- LAN-omgeving deskverbindingen
- Infrastructuur voor optische toegangsnetwerken
- Toepassingen voor glasvezel naar abonnee (FTTX)
- van de soort gebruikt voor de vervaardiging van elektrische apparaten
- Directe beëindiging van de apparatuur
- Inzet van FTTx-netwerken
- Herstructurering van de bedrading van de ruimte voor optische apparatuur
- Transformatie van de gegevensruimte
Belangrijkste kenmerken
- Fabrieksgeïnstalleerde vezels voor onmiddellijk gebruik
- Geen epoxy of polijsten vereist
- Snelle en gemakkelijke beëindiging van veldvezels
- Vermijdt overtollige kabellengte en opslag van splitsing
- Kosteneffectieve installatieoplossing
- Laag invoegverlies en terugreflectieverlies
- Uiterst eenvoudig werkproces
- Korte werktijd - ongeveer 15 seconden
Optische kenmerken
| Categorie | Specificatie |
|---|---|
| Van toepassing op: | Dropkabel, binnenkabel |
| Vezelmodus | Eén- of meerdere-modus |
| Fibre-type | G.652D, G.657A1 |
| Kabel van glasvezel | 3.0*2.0mm geïsoleerde optische kabel van rubber ¥3.0/¥2.0/¥0.9 geïsoleerde optische kabel |
| Fibre-diameter | 0.125 mm |
| Krachthoudendheid 2 x 3 mm kabeltype | ≥ 40 N, verlies ≤ 0,4 dB (proefkabellengte: 22 - 28 cm, testtijd: 2 minuten) |
| Vergrendeling met glasvezel | Vergrendeling houdt de vezelbetrouwbaarheid, draagt hangkracht ≥ 3,8 N, verzwakkingswijzigingen ≤ 0,2 dB |
| Werkgolflengte | 1310 nm, 1490 nm, 1550 nm |
| Operatietijd | Ongeveer 50 (geen vezels gesneden) |
| Invoegingsverlies | ≤ 0,35 dB |
| Invoegverlies Typische waarde | 0.3 dB |
| Terugkeerverlies | UPC ≥ 45 dB, APC ≥ 55 dB |
| Bevestigingssterkte van blote vezels | ≥ 3 N |
| Treksterkte | ≥ 40 N |
| Herbruikbaar | ≥ 10 keer |
| Werktemperatuur | -40°C tot +85°C |
| Tensile sterkte aan de lijn (20N) | ΔIL≤0,3 dB |
| Mechanische duurzaamheid (500 keer) | ΔIL≤0,3 dB |
| Test van het afvallen (4 m hoogte, 3 keer) | ΔIL≤0,3 dB |
Milieuprestaties
| Voorwaarde | IL Variatie | RL Variatie | Uiterlijk |
|---|---|---|---|
| Hoge TEMP (110°C, 200H) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| Laag TEMP (-40°C, 200 uur) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| TEMP Cycling (-40°C, 85°C, 100 cycli) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| HAST (110°C, 90%RH, 200H) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| Onderdompeling (25°C, 200H) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| Zoutnevel (5% Nacl, 35°C, 200H) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
Mechanische prestaties
| Voorwaarde | IL Variatie | RL Variatie | Uiterlijk |
|---|---|---|---|
| Schok (4m hoogte, 3 cycli) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| Trillingen (10-50 Hz, 30 min per as) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| Torsioneel (15N, 200 keer) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
| Trekkracht (50N, 1 minuut) | ≤ 0.5 | ≤ 5 | Geen mechanische schade |
Verpakkingsinformatie
| Grootte (CM) | 14.6*7.6*1.6 |
|---|---|
| QTY (PCS/doos) | 10 |
| N.W. (KG/PCS) | 0.0031 |
| N.W. (kg/doos) | 0.0465 |
| G.W. (kg/doos) | 0.031 |
Geschenkverpakking
| Grootte (CM) | 15.8 maal 14.5 maal 9.5 |
|---|---|
| QTY (Blister Box/Gift Box) | 10 |
| N.W. (kg/doos) | 0.55 |
| G.W. (kg/doos) | 0.52 |
Buitenverpakking
| Grootte (CM) | 46 maal 46 maal 32.5 |
|---|---|
| QTY (cadeautas/doos) | 30 |
| QTY (pc/doos) | 3000 |
| N.W. (kg/doos) | 15.5 |
| G.W. (kg/doos) | 16.5 |

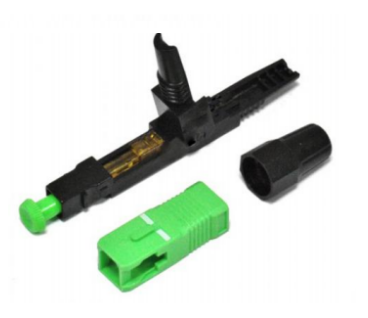

Productbeeld
Waarom kiezen voor TAKFLY?
- 26+ jaar ervaring in de productie van glasvezelproducten
- 450+ montagearbeiders met 3+ jaar ervaring
- 10+ O&O-ingenieurs die zich inzetten voor innovatie
- 16 Duitsland ingevoerde spuitmachines en 16 productielijnen
- 30+ testmachines: OTDR-, 3D-, VFL-, IL&RL-testinstrumenten, spanningssterkte-testers, verpletteringsweerstandstests, vermogenmetertests, lichtcontroles
- OEM-branding aanvaard
- Deelneming aan de wereldwijde tentoonstelling: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Inspectie van de binnenkomende grondstoffen vóór de productie
- Volledige inspectie na elk proces
- Uitgebreide productieonderzoeken
- Volledige inspectie van het eindproduct vóór verpakking
- Voorverzendingsplaatscontroles om de kwaliteit te waarborgen
Informatie over de levering
Monsters: 1-3 werkdagen
Massaproductie: 3-7 werkdagen
Verpakking: plastic zak, karton en pallet
Vaak gestelde vragen
V1: Hoe kan ik uw catalogus en prijslijst krijgen?
A1: Gelieve uw e-mail of contactgegevens te verstrekken via onze website voor catalogus en prijzen.
Q2: Kan ik de prijzen onderhandelen?
A2: Ja, we houden rekening met kortingen voor meerdere containerladingen van gemengde goederen.
V3: Hoeveel zijn de verzendkosten?
A3: De verzendkosten zijn afhankelijk van de grootte en de verzendmethode.
Q4: Kan ik u bezoeken?
A4: Ja, onze fabriek is in Shenzhen, China. Neem contact met ons op om een afspraak te maken.
Q5: Wat als er kwaliteitsproblemen zijn wanneer we de goederen ontvangen?
A5: Als er kwaliteitsproblemen ontstaan, geef dan foto's voor onze referentie.
V6: Wat zijn uw verpakkingsvoorwaarden?
A6: Standaard verpakking omvat blisterdoos en kartonnen.
V7: Wat zijn uw betalingsvoorwaarden?
A7: T/T 30% aanbetaling, 70% saldo voor levering.
V8: Wat zijn uw leveringsvoorwaarden?
A8: EXW, FOB, CFR, CIF, DDU beschikbaar.
Q9: Hoe zit het met uw levertijd?
A9: Over het algemeen 5-7 werkdagen na ontvangst van de vooruitbetaling.
Q10: Kun je volgens de monsters produceren?
A10: Ja, we kunnen produceren op basis van uw monsters of technische tekeningen.
