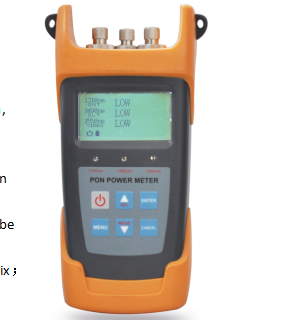

PON Optische vermogensmeter | Voor GPON/EPON- en XGPON/XGSPON-netwerken
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | PON-optische vermogenmeter |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,MoneyGram/Paypal |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | PON Optische vermogensmeter | Voor GPON/EPON- en XGPON/XGSPON-netwerken | Passtreek (NM): | 1470nm~1505nm |
|---|---|---|---|
| Materiaal: | -40dBm~+10dBm | Isolatie@1490/1550(dB): | >40dB |
| Type connectorOptische connector: | FC/SC/ST Verwisselbare/2,5 universele adapter | Vezeltype: | SM 9/125um |
| Operatietemperatuur ((°C): | -10℃~60℃ | Gewicht: | 425g |
| Vezel merk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | PON-optische vermogenmeter voor GPON-netwerken,EPON-optische stroommeter met garantie,XGSPON netwerk glasvezel gereedschap |
||
Productomschrijving
PON-optische stroommeter voor GPON/EPON- en XGPON/XGSPON-netwerken
De 10G XGS PON-optische vermogensmeter kan vermogenswaarden van uplink- en downlinksignalen in GPON/EPON- en XGPON/XGSPON-netwerken meten,evenals de golflengte van de downlink signaalvermogen bij 1490/1550/1577nm meten.
Productoverzicht
Deze krachtteller is ontworpen voor FTTx-toepassingen en onderhoud en test en schat tegelijkertijd spraak-, gegevens- en videosignalen.Het is een essentieel instrument voor de bouw en het onderhoud van PON-projecten.
Toepassingen
- Gebruik als OTDR-start-/ontvangkabel
- Testverlies met een OTDR
- Meting van het inbrengverlies en de reflectievermogen van de nabij-/verwijderde eindconnectoren
- Pulssuppressor voor eerste reflectie bij het begin van de vezels
Belangrijkste kenmerken
- Gelijktijdige meting en weergave van spraak-, gegevens- en videosignalen op BPON/EPON/GPON
- Gelijktijdige meting voor alle drie de golflengten (1490nm, 1550nm, 1310nm)
- Meting van de uitbarstingsmodus van 1310 nm stroomopwaarts
- PC-softwareverbinding voor het instellen van drempelwaarden, gegevensoverdracht en kalibratie van golflengten
- USB-communicatiepoort voor gegevensoverdracht naar pc
- Bewaar 1000 meetpunten in een apparaat of computer
- Optische vermogensmeter en VFL met één poort (model 3213A)
- Optioneel Chinese/Engelse weergave
- 10 verschillende drempelsets met status-LED's (Pass, Warn, Fail)
- 10 minuten automatische uitschakelfunctie (activerbaar/deactiverbaar)
- Ergonomisch sleutelontwerp met hoge gevoeligheid
- Compact, lichtgewicht ontwerp
- Meerdere modellen beschikbaar voor verschillende functies
Technische specificaties
PON-modul
| Parameter | Specificatie |
|---|---|
| 1310 Upstreammeting | |
| Doorlaatzone (nm) | 1260 nm ≈ 1360 nm |
| Meetbereik (dBm) | -40 dBm+10 dBm |
| Uitgangsvermogen (max) | 15 dBm |
| Isolatie @1490/1550 (dB) | > 40 dB |
| Fout bij het meten van de barstmodus | < ± 0,5 dB |
| 1490 Naast de stroom afgelegen metingen | |
| Doorlaatzone (nm) | 1470 nm ≈ 1505 nm |
| Meetbereik (dBm) | -40 dBm+10 dBm |
| Uitgangsvermogen (max) | 15 dBm |
| Isolatie @1310/1550 (dB) | > 40 dB |
| 1550 Naast de stroom afgelegen meting | |
| Doorlaatzone (nm) | 1535 nm ≈ 1570 nm |
| Meetbereik (dBm) | -40 dBm+10 dBm |
| Uitgangsvermogen (max) | 25 dBm |
| Isolatie @1310/1490nm | > 40 dB |
| Meetsnauwkeurigheid | |
| Natuurlijke onzekerheid (dB) | ±0,5 dB |
| Lineariteit (dB) | ± 0,1 dB |
| Passing Through Insertion Verlies (dB) | < 1,5 dB |
| Algemene informatie | |
| Type detector | InGaAs |
| Optische connector | FC/SC/ST Verwisselbare/2,5 universele adapter |
| Vlakken | SM 9/125um |
| Meeteenheid | dB/dBm/xW |
| Resolutie (dB) | 0.01 dB |
| Operatiespanning (V) | DC 3,3 V ∼5,5 V |
| Stroomvoorziening | 3 pc 1,5 V accu |
| Tijd van continue werking (uur) | PON:90h OPM:100h VFL:50h |
| Operatietemperatuur (°C) | -10°C ∼60°C |
| Bergingstemperatuur (°C) | -25°C ∼70°C |
| Gewicht (kg) | 425 g |
Opmerking: de werkingstijd van de batterij is voor het instrument dat geen achterlicht inschakelt, als het achterlicht wordt ingeschakeld, wordt de werkingstijd verkort.
Normale optische vermogenmetermodule
| Parameter | Specificatie |
|---|---|
| Meetsnauwkeurigheid | |
| Natuurlijke onzekerheid (dB) | ±0,5 dB |
| Lineariteit (dB) | ± 0,1 dB |
| Meetbereik (dBm) | -70 dBm+6 dBm |
| Algemene informatie | |
| Meeteenheid | dB/dBm |
| Resolutie (dB) | 0.01 dB |
| Kalibratiegolflengte (nm) | 1310/1490/1550/1625 |
| Type detector | InGaAs |
| Optische connector | FC/SC/ST Verwisselbare/2,5 universele adapter |
VFL-module
| Parameter | Specificatie |
|---|---|
| Uitgangsvermogen | > 0,5 mW |
| Waallengte | 650 nm |
| Optische connector | FC/SC/ST Verwisselbare/2,5 universele adapter |
| Vlakken | SM/MM |
Standaardpakket
| Artikel 1 | Beschrijving | Hoeveelheid |
|---|---|---|
| 1 | PON-tester | 1 eenheid |
| 2 | Gebruikershandleiding | 1 pc |
| 3 | USB-kabel | 1 pc |
| 4 | Software-CD | 1 pc |
| 5 | 1.5V AA-accu | 3 pc |
