Optische tijdsgebied reflectometer. OTDR-testerapparatuur. Krachtige prestaties, gemakkelijker werken en efficiënt werken.
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | Optische tijddomeinreflectometer |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,/Paypal |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | Optische tijddomeinreflectometer | OTDR-testapparatuur | Krachtige prestaties en eenvoudiger bedieni | Golflengte: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Optische interface: | FC/UPC (PC en APC zijn selecteerbaar) | Gegevensinterface: | USB-interface, SD-kaartinterface |
| Communicatie poort: | Usb | Maximale testafstand: | 3KM |
| Operatietemperatuur ((°C): | -10~+50°C | Afmeting (H x B x D): | 150 x 235 x 66 mm |
| Gewicht: | 1,5 kg | Vezel merk: | Corning, YOFC, OFS, Draka |
| Markeren: | OTDR-testerapparatuur met garantie,Optical Time Domain Reflectometer voor glasvezel,OTDR-tester krachtige prestaties |
||
Productomschrijving
Een Optical Time-Domain Reflectometer (OTDR) is een cruciaal instrument dat wordt gebruikt voor het karakteriseren en testen van optische vezels, om fouten te identificeren, verliezen te meten en de integriteit van glasvezelnetwerken te waarborgen.
Overzicht optische tijddomeinreflectometer
Ontworpen om te voldoen aan de meetvereisten voor FTTx, Metropolitan Area Networks, Backbone Networks en andere optische netwerktoepassingen.

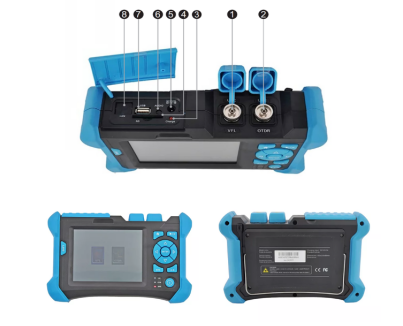

Toepassingen voor optische tijddomeinreflectometers
- Optische interface 1/VFL
- Optische interface 2/OTDR
- Oplaadindicator
- SD-kaartinterface
- Voedingsadapterinterface
- Oortelefooninterface
- USB-interface
- Ethernet-interface

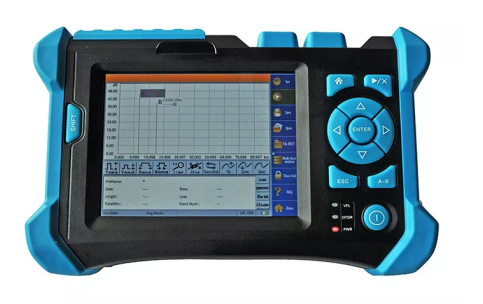

Kenmerken van optische tijddomeinreflectometer
- Groot touchscreen met sneltoetsen voor eenvoudige bediening
- Polymeer-lithiumbatterij met grote capaciteit en langere werkuren
- Intelligent testen met eenvoudige bediening en krachtige functionaliteit
- Geheugenkaart + SD-kaartmedia met uitgebreide opslagcapaciteit voor sporen
- Kan voldoen aan de FTTx-testvereisten
- Meerdere golflengte-opties beschikbaar
- Solide behuizingsontwerp met stof- en schokbestendige bescherming
Technische specificaties
| Golflengte (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Dynamisch bereik (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Pulsbreedte (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Gebeurtenis blinde zone (m) | 10 | ≤1,8 | ||
| Demping blinde zone (m) | 20 | ≤10 | ||
| Weergave | 5,6" LCD-aanraakscherm | |||
| Lineariteit (dB/dB) | ±0,05 | |||
| Verliesdrempel (dB) | 0,05 | |||
| Verliesresolutieverhouding (dB) | 0,01 | |||
| Bemonsteringsresolutieverhouding (m) | 0,125 tot 8 | |||
| Bemonsteringspunt | 32K | |||
| Afstandsonzekerheid (m) | ±(1 m + 5 x 10 x afstand + bemonsteringsinterval) | |||
| Afstandsbereik (km) | 0,3 tot 180 | |||
| Typische real-time vernieuwingsduur(en) | 0,2 | |||
| Geheugencapaciteit van trace | SD-kaart (4G), > 10000 stuks | |||
| Duur van de meting | Gedefinieerd door gebruiker; 5sec, 10sec, 15sec, 30sec, 1min, 2min en 3min zijn selecteerbaar | |||
Algemene specificaties
| Afmeting (H x B x D) | 150 x 235 x 66 mm |
|---|---|
| Gewicht | 1,5 kg |
| Temperatuur | Bedrijfstemperatuur -10°C tot 50°C Geheugentemperatuur -40°C tot 70°C |
| Relatieve vochtigheid | 0% tot 95% (niet-condensatie) |
| Voeding | Lithiumbatterij; doorwerkduur ≥ 8 uur |
Interfacecategorie
| Optische interface | FC/UPC (PC en APC zijn selecteerbaar) |
|---|---|
| Gegevensinterface | USB-interface, SD-kaartinterface |
Zichtbare foutoriëntatie VFL
| Golflengte | 650 nm |
|---|---|
| Uitgangsvermogen (dBm) | ≥ -3 |
| Maximale testafstand | 3KM |
OTDR-metermogelijkheden
- Automatische meetmodus: automatische parameterinstelling, opslaan van traceergegevens en analyse
- Meetmodus voor meerdere golflengten: analyse van vezelverzwakking onder verschillende golflengten
- Trace Fixing-functie: Vergelijking van traces op hetzelfde scherm voor multi-core glasvezelinstallatie
- Analysefunctie met meerdere golflengten: vergelijking en analyse van traceerbestanden
- FTTx online testen met splitter- en vezeluiteinde-identificatie
- Oplaadbare lithium-ionbatterij met grote capaciteit en meer dan 8 uur standby-tijd
- Bellcore-bestandsindeling (.sor) met opslag voor meer dan 10.000 sporen
- Communicatielichtdetectie voor apparatuurbescherming
- Verbindingsstatusdetectie voor monitoring van de instrumentatiestatus
- Flexibel schakelen tussen realtime en gemiddelde meetmodi
OTDR Traces Manager pc-software
- Mogelijkheden voor bulkwijzigingen en batchprinten
- Aanpasbare generatie van testrapporten
- Meerdere printmodi: single-page single-trace, batch, multi-trace, multi-waveform
- Gepersonaliseerde afdrukopties en pagina-instellingen
- Vergelijking van golfvormverschillen voor analyse van parameterveranderingen
Optische tijddomeinreflectometer
Waarom kiezen voor TAKFLY?
- 26+ jaar productie-ervaring in glasvezelproducten
- 450+ montagemedewerkers met 3+ jaar ervaring
- 10+ R&D-ingenieurs toegewijd aan innovatie
- 16 Duitsland importeerde injectiemachines en 16 productielijnen
- 30+ testmachines, waaronder OTDR-, 3D-, VFL-, IL&RL-testinstrumenten
- OEM-branding geaccepteerd
- Wereldwijde beursdeelname: OFC, ECOC, CommunicAsia en meer
Kwaliteitscontrole
- Inkomende grondstoffeninspectie vóór productie
- Volledige inspectie na elk afzonderlijk proces
- Uitgebreide half uitgevoerde productiecontroles
- Voltooi de inspectie van het eindproduct vóór het verpakken
- Controles vóór verzending om de kwaliteit te garanderen
Leveringsinformatie
Monsters:1-3 werkdagen
Massaproductie bestelling:3-7 werkdagen
Verpakking:Plastic zak, doos en pallet beschikbaar op aanvraag
Veelgestelde vragen
Q1: Hoe kan ik uw catalogus en prijslijst krijgen?
A1: Geef uw e-mailadres of contactgegevens op via onze website voor catalogus en prijzen.
Vraag 2: Kan ik over de prijzen onderhandelen?
A2: Ja, we overwegen kortingen voor meerdere containerladingen met stukgoederen.
Vraag 3: Hoeveel bedragen de verzendkosten?
A3: De verzendkosten zijn afhankelijk van de grootte en de methode van de verzending. Op aanvraag verstrekken wij offertes.
Vraag 4: Kan ik u bezoeken?
A4: Ja, onze fabriek bevindt zich in Shenzhen, China. Neem contact met ons op om een afspraak te plannen.
Vraag 5: Wat als er een kwaliteitsprobleem is wanneer we de goederen ontvangen?
A5: Als zich kwaliteitsproblemen voordoen, geef dan foto's ter referentie. Onze QC-afdeling zal onderzoek doen en oplossingen bieden terwijl toekomstige kwaliteitsverbeteringen worden geïmplementeerd.
Vraag 6: Wat zijn uw verpakkingsvoorwaarden?
A6: Standaardverpakking omvat blisterverpakking en dozen. Aangepaste verpakking beschikbaar per klantvereisten.
Vraag 7: Wat zijn uw betalingsvoorwaarden?
A7: T/T 30% aanbetaling, 70% saldo vóór levering. Wij bieden product- en pakketfoto's vóór de definitieve betaling.
Vraag 8: Wat zijn uw leveringsvoorwaarden?
A8: EXW, FOB, CFR, CIF, DDU beschikbaar.
Q9: Hoe zit het met uw levertijd?
A9: Over het algemeen 5-7 werkdagen na ontvangst van de vooruitbetaling. Specifieke timing is afhankelijk van artikelen en bestelhoeveelheid.
Vraag 10: Kunt u produceren volgens de monsters?
A10: Ja, we kunnen produceren op basis van uw monsters of technische tekeningen.
