FTTH veldgemonteerde TK-FC-SCU/A-H001 mechanische glasvezelconnector-vezel ingebedde technologie - TK-FC-SCU/A-H001
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TK-FC-SCU/A-H001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,/Paypal |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | FTTH veldgemonteerde TK-FC-SCU/A-H001 mechanische glasvezelconnector-vezel ingebedde technologie - T | Kabelwerkingsgebied: | Ф3,0 mm & Ф2,0 mm Ф0,9 onzichtbare kabel |
|---|---|---|---|
| Grootte: | 46*9*8 mm | Modus: | SM |
| Voeg verlies in: | ≤ 0,3 dB ((1310nm & 1550nm), max ≤ 0,5 dB | Retourverlies:: | ≥ 50 dB voor UPC, ≥ 55 dB voor APC |
| Treksterkte:: | > 30N/2 min | Bedrijfstemperatuur: | -40°C~+85 °C |
| Vezel merk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | FTTH-mechanische glasvezelconnector,met een vermogen van niet meer dan 50 W,glasvezel-geïntegreerde connector |
||
Productomschrijving
FTTH veldgemonteerde TK-FC-SCU/A-H001 mechanische glasvezelconnector
TAKFLY Mechanische veldmonteerbare glasvezelconnector (FMC) vereenvoudigt glasvezelverbindingen zonder dat fusielasapparatuur nodig is. Voor deze snelmontageconnector zijn alleen standaard vezelvoorbereidingsgereedschappen nodig: kabelstripper en vezelmes.
Productoverzicht
De connector maakt gebruik van Fiber Pre-Embedded Technology met superieure keramische ferrule en V-groef van aluminiumlegering. Het transparante ontwerp van de zijafdekking maakt visuele inspectie mogelijk. Compatibel met dropkabel en binnenkabel. Afmetingen: 46×9×8mm
Toepassingen
- LAN-omgeving bureauverbindingen
- Netwerkinfrastructuur voor optische toegang
- Fiber to the Subscriber (FTTX)-toepassingen
- Patchpanelen en verdeelframes
- Directe beëindiging van apparatuur
- FTTx-netwerkimplementaties
- Reconstructie van de bedrading van de optische apparatuurruimte
- Transformatie van datarooms
Belangrijkste kenmerken
- In de fabriek geïnstalleerde glasvezelstomp voor onmiddellijk gebruik
- Geen epoxy of polijsten nodig
- Snelle en gemakkelijke veldvezelafsluiting
- Elimineert overtollige kabellengte en opslag van pigtail-verbindingen
- Kosteneffectieve installatieoplossing
- Laag invoegverlies en terugreflectieverlies
- Extreem eenvoudig bedieningsproces
- Korte gebruikstijd - ongeveer 15 seconden
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Kabel bereik | Ф3,0 mm & Ф2,0 mm Ф0,9 onzichtbare kabel |
| Maat | 46*9*8mm |
| Vezeldiameter | 125μm (652 en 657) |
| Diameter coating | 900 μm |
| Modus | SM |
| Operatie tijd | Ongeveer 4 minuten (exclusief glasvezelvoorinstelling) |
| Invoegverlies | ≤0,3dB (1310 nm en 1550 nm), maximaal ≤0,5 dB |
| Retourverlies | ≥50dB voor UPC, ≥55dB voor APC |
| Succespercentage | > 98% |
| Herbruikbare tijden | > 10 keer |
| Versterk de sterkte van naakte vezels | > 3 N |
| Treksterkte | > 30 N/2 min |
| Temperatuurbereik | -40°C tot +85°C |
| Online treksterktetest (20 N) | IL ≤ 0,3 dB |
| Mechanische duurzaamheid (500 keer) | IL ≤ 0,3 dB |
| Valtest (4m betonvloer) | IL ≤ 0,3 dB |
Relevante oplossingen
Eenvoudig te bedienen connector die direct compatibel is met ONU-apparaten, met een bevestigingssterkte van meer dan 5 kg. Op grote schaal gebruikt in FTTH-netwerkrevolutieprojecten, waardoor het gebruik van stopcontacten en adapters wordt verminderd en projectkosten worden bespaard.
Met 86 standaard aansluitingen en adapter, maakt verbinding mogelijk tussen dropkabel en patchkabel. Het 86 standaard stopcontact biedt volledige bescherming door een uniek ontwerp.
Toepasbaar voor verbindingen met in het veld monteerbare binnenkabel, pigtail, patchkabel en dataroom patchkabeltransformatie. Direct compatibel met specifieke ONU-apparaten.

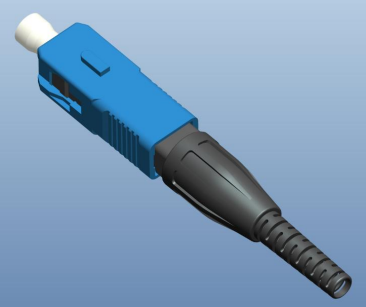

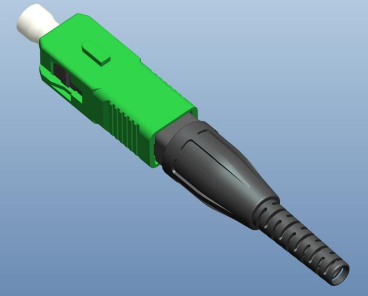

Productafbeelding
Waarom kiezen voor TAKFLY?
- 26+ jaar productie-ervaring in glasvezelproducten
- 450+ montagemedewerkers met 3+ jaar ervaring
- 10+ R&D-ingenieurs toegewijd aan innovatie
- 16 Duitsland importeerde injectiemachines en 16 productielijnen
- 30+ testmachines: OTDR, 3D, VFL, IL&RL testinstrumenten, treksterktetesters, pletweerstandstesters, vermogensmetertesters, lichtcheckers
- OEM-branding geaccepteerd
- Mondiale beursdeelname: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Inkomende grondstoffeninspectie vóór productie
- Volledige inspectie na elk afzonderlijk proces
- Uitgebreide half uitgevoerde productiecontroles
- Voltooi de inspectie van het eindproduct vóór het verpakken
- Controles vóór verzending om de kwaliteit te garanderen
Leveringsinformatie
Monsters: 1-3 werkdagen
Massaproductieorder: 3-7 werkdagen
Verpakking: Plastic zak, doos en pallet beschikbaar op aanvraag
Veelgestelde vragen
Q1: Hoe kan ik uw catalogus en prijslijst krijgen?
A1: Geef uw e-mailadres of contactgegevens op via onze website voor catalogus en prijzen.
Vraag 2: Kan ik over de prijzen onderhandelen?
A2: Ja, we overwegen kortingen voor meerdere containerladingen met stukgoederen.
Vraag 3: Hoeveel bedragen de verzendkosten?
A3: De verzendkosten zijn afhankelijk van de grootte en de methode van de verzending. Op aanvraag verstrekken wij offertes.
Vraag 4: Kan ik u bezoeken?
A4: Ja, onze fabriek bevindt zich in Shenzhen, China. Neem contact met ons op om een afspraak te plannen.
Vraag 5: Wat als er een kwaliteitsprobleem is wanneer we de goederen ontvangen?
A5: Als zich kwaliteitsproblemen voordoen, geef dan foto's ter referentie. Onze QC-afdeling zal onderzoek doen en oplossingen bieden terwijl toekomstige kwaliteitsverbeteringen worden geïmplementeerd.
Vraag 6: Wat zijn uw verpakkingsvoorwaarden?
A6: Standaardverpakking omvat blisterverpakking en dozen. Aangepaste verpakking beschikbaar per klantvereisten.
Vraag 7: Wat zijn uw betalingsvoorwaarden?
A7: T/T 30% aanbetaling, 70% saldo vóór levering. Wij bieden product- en pakketfoto's vóór de definitieve betaling.
Vraag 8: Wat zijn uw leveringsvoorwaarden?
A8: EXW, FOB, CFR, CIF, DDU beschikbaar.
Q9: Hoe zit het met uw levertijd?
A9: Over het algemeen 5-7 werkdagen na ontvangst van de vooruitbetaling. Specifieke timing is afhankelijk van artikelen en bestelhoeveelheid.
Vraag 10: Kunt u produceren volgens de monsters?
A10: Ja, we kunnen produceren op basis van uw monsters of technische tekeningen.
