Mini-optische kabels ¥ 2 tot 144 kernen, kleine diameter, niet-metaal, LSZH/PVC-plaat
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TK-PC-3.0-1M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 stuks |
|---|---|
| Prijs: | US$0.01~2.79/PC |
| Verpakking Details: | Standaardverpakking exporteren |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,MoneyGram/Paypal |
| Levering vermogen: | 10000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | ST tot LC OM1 OM2 Fiber Optic Duplex Patch Cord | Interactieverlies: | ≤0,3dB |
|---|---|---|---|
| Retourverlies: | PC MM ≥ 35 dB | Vezeltype: | OM1/OM2 |
| Diameter: | 3,0 mm | Connectortype: | PC/UPC |
| Jasmateriaal: | LSZH/PVC/PU | Kleur: | Oranje of aangepast |
| Golflengte: | 1310 nm, 850 nm | Lengte: | 1m of aangepast |
| Bedrijfstemperatuur: | -40 ℃ ~ 80 ℃ | Vezeldiameter: | 50/125 |
| Cijfer: | Telecom-klasse | Certificaat: | CE/ROHS/REACH |
| Productiecapaciteit: | 10000 stks/dag | ||
| Markeren: | Mini-optische glasvezelkabel,144-kern LSZH patch kabel,PVC-omhulsel met kleine diameter |
||
Productomschrijving

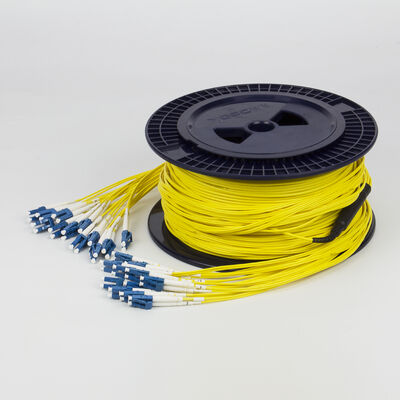

Mini-optische kabel – 2 tot 144 kernen
Niet-metalen constructie met kleine diameter en LSZH/PVC-mantelopties
Productoverzicht
Deze serie mini-optische kabels maakt gebruik van gekleurde vezels van Φ250 µm als optisch transmissiemedium, ontworpen voor toepassingen met hoge dichtheid en compacte afmetingen.
Constructiedetails
- 2 tot 24 kernen:Gekleurde vezels versterkt met aramidegarensterktelid, geëxtrudeerd met PVC- of LSZH-mantel (rookarm, halogeenvrij, vlamvertragend)

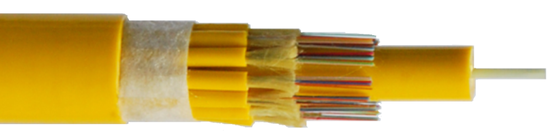

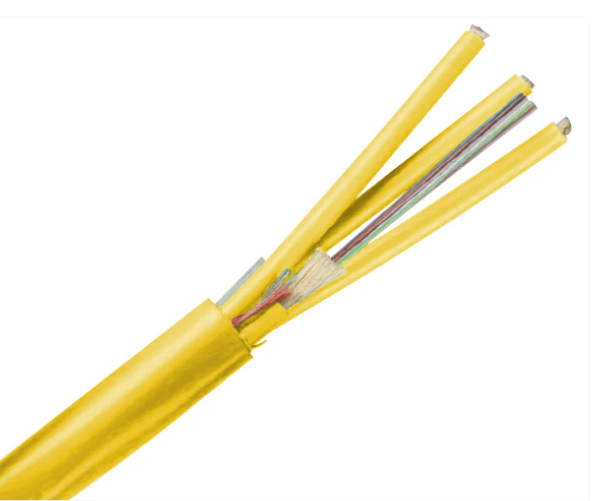

- 26 tot 144 kernen:Subunitconstructie met 250 µm gekleurde vezels en aramidegarenversterking binnen een binnenmantel van 3,0 mm. Beschikt over een niet-metalen FRP centraal sterkte-element met subeenheden rond de kern, afgewerkt met een buitenmantel van PVC of LSZH
Toepassingen
- Optische vezelstartkabels en pigtails voor actieve verbindingen
- Routing en patching in datacenters en indoor communicatienetwerken
- Interconnectie tussen testinstrumenten en communicatieapparatuur
Belangrijkste kenmerken
- Gemakkelijk te strippen gecoate vezels voor vereenvoudigde aansluiting
- Hoge treksterkte door versterking van aramidegaren
- Multivezeltelling met compacte buitendiameter en volledig diëlektrische centrale sterktestructuur
- Uitstekende vlamvertragende prestaties met lage extra demping over het hele bedrijfstemperatuurbereik
Optische parameters
| Type optische vezel | Golflengte testen | Typisch verval (dB/km) | Maximaal verval (dB/km) | Minimale buigradius (mm) |
|---|---|---|---|---|
| G652D | 1310/1550nm | 0,36/0,22 | 0,5/0,4 | 16 |
| G657A1 | 1310/1550nm | 0,36/0,22 | 0,5/0,4 | 10 |
| G657A2 | 1310/1550nm | 0,36/0,22 | 0,5/0,4 | 7.5 |
| 62,5/125 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 30 |
| 50/125 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 30 |
| OM3 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 7.5 |
| OM4 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 7.5 |
| OM5 | 850/953nm/1300nm | 3,0/.../1,0 | 3,5/.../1,5 | 7.5 |
Productstructuur
| Onderdeel | 2-24 kernen | 26-144 kernen |
|---|---|---|
| Optische vezel | Diameter: 125 µm (± 1 µm) | |
| Diameter coating | 250 µm (±5 µm) | |
| Vezel kleuren | Blauw, oranje, groen, bruin, grijs, wit, rood, zwart, geel, violet, roze, aqua | |
| Subeenheid | / | Diameter: 3,0 mm (± 0,15 mm) |
| Kernversterking | Aramide garen | |
| Schedemateriaal | PVC/LSZH | |
| Kleur van de schede | Geel (enkele modus), Oranje (multimodus); Andere kleuren beschikbaar op aanvraag | |
| Sterkte lid | / | Middenversterking van FRP |
| Buitenmantel | Materiaal: PVC/LSZH; Kleur: Geel (enkele modus), Oranje (multi-modus); Aangepaste kleuren beschikbaar | |
Kabelspecificaties
| Vezeltelling | Aantal subeenheden | Buitendiameter (mm) | Kabelgewicht (kg/km) | Maximale trekkracht (N) | Min. buigradius (D) |
|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 20/10 |
| 26-48 | 4 | 9,0 | 80 | 200/500 | 20/10 |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 20/10 |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 20/10 |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 20/10 |
Bedrijfstemperatuur:-20℃ tot +70℃
Standaard productielengte:2000 meter
Veelgestelde vragen
Bent u een fabrikant?
Ja, wij zijn een fabrikant en aanbieder van totaaloplossingen voor FTTH-oplossingen/datacenters in Shenzhen, China, opgericht in 2000.
Wat is uw MOQ?
MOQ kan 1 stuk zijn, maar de prijzen worden concurrerender bij grotere hoeveelheden. Wij bieden offertes met vracht- en doorlooptijden op basis van uw gedetailleerde vereisten.
Hoe is jouw kwaliteit?
Onze productie volgt de IEC- en Europese normen met CE-, ISO-, RoHS-, CPR- en ANATEL-certificeringen. Alle producten worden vóór levering 100% getest.
Wat is uw doorlooptijd?
Afhankelijk van hoeveelheid en producten. Glasvezelpatchkabels worden doorgaans binnen 2-3 werkdagen verzonden voor bestellingen tot 5000 stuks. Wij onderhouden een regelmatige productvoorraad en zijn geschikt voor dringende bestellingen.
Wat is uw garantie?
1 jaar garantie op patchkabels vanaf de leveringsdatum voor niet-kunstmatige schade. Reparaties van kunstmatige schade zijn gratis, waarbij de klant verantwoordelijk is voor de vrachtkosten.
Wat is je verpakking?

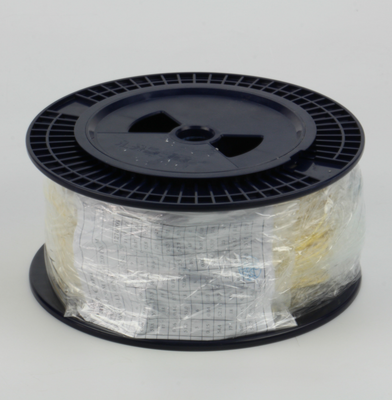

Internationale exportstandaardverpakking. Aangepaste logobedrukking beschikbaar op aanvraag.
Kunt u OEM/ODM aanbieden?
Ja, alle producten accepteren OEM/ODM met een vertrouwelijkheidsovereenkomst.
Kan ik een monster krijgen?
Gratis monsters beschikbaar voor producten onder $ 10 USD. De koper betaalt de vrachtkosten vóór levering.
Hoe kan ik bestellen?
1. Stuur een aanvraag met productnaam, specificatie, hoeveelheid en afleveradres
2. Wij voorzien een offerte van doorlooptijd
3. Bevestig de offerte en ontvang een proformafactuur
4. De productie begint na ontvangst van de betaling
5. Bevestig de gegevens van de geadresseerde vóór levering
6. Trackingnummer verstrekt na verzending
2. Wij voorzien een offerte van doorlooptijd
3. Bevestig de offerte en ontvang een proformafactuur
4. De productie begint na ontvangst van de betaling
5. Bevestig de gegevens van de geadresseerde vóór levering
6. Trackingnummer verstrekt na verzending
Wat is uw betalingstermijn?
T/T, Western Union, Paypal, MoneyGram. Voor grote bedragen: 50% aanbetaling, 50% saldo vóór levering. Wij matchen concurrerende marktprijzen voor gelijkwaardige kwaliteit.
