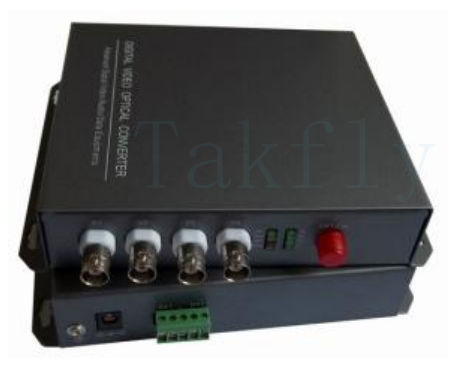

4-kanaals digitale video-optische converter – 2 video's + 1-2 RS485-gegevens via enkele glasvezel
Productdetails:
| Plaats van herkomst: | ShenZhen & ZhongShan, China |
| Merknaam: | OEM/Nuetral |
| Certificering: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Modelnummer: | 4 -kanaals |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | can be negotiated |
| Verpakking Details: | Karton |
| Levertijd: | 5-9 werkdagen zijn afhankelijk van AANTAL |
| Betalingscondities: | T/T,Western Union,PayPal |
| Levering vermogen: | 1000 stuks/dagen |
|
Gedetailleerde informatie |
|||
| Markeren: | 4CH digitale optische videoconverter,glasvezelconverter met RS485-data-,video- en datavezelconverter |
||
|---|---|---|---|
Productomschrijving
4CH digitale video-optische omzetter 2 video + 1-2 RS485 gegevens via één vezel
Deze serie digitale video-optische omzetters maakt gebruik vanvolledig digitale communicatietechnologie, waardoor gelijktijdige overdracht van2 voorste videokanalenen1 of 2 omgekeerde RS485/422-gegevenskanalenover eenenkelvoudige vezels.
Video-signalen gebruikenniet-gecomprimeerde digitale videocoderingen verenigbaar zijn metPAL, NTSC en SECAMde formaten, het leveren vanbeeldkwaliteit op uitzendniveauom aan verschillende toepassingsvereisten te voldoen.
Belangrijkste kenmerken
- Volledig digitale, niet-gecomprimeerde glasvezeltransmissie met uitzendkwaliteit
- Breed optisch dynamisch bereik - geen veldinstelling vereist
- Compatibel met PAL, NTSC, SECAM en andere videotransmissieformaten
- RS485 / RS422 gegevenscommunicatie ondersteuning
- Ontwerp van driefasen bliksembescherming
- Industrieel ontwerp met hoge betrouwbaarheid voor veeleisende omgevingen
- Automatische stroomregeling en temperatuurcompensatiecircuit
- Bescherming tegen overbelasting met automatisch herstel
- Plug-and-play ontwerp voor snelle installatie
- LED-statusindicatoren voor realtimebewaking
- Ingebouwde bliksembescherming en EMI/RFI-weerstand
Prestatiespecificaties
Videoprestaties
| Parameter | Specificatie |
|---|---|
| Video-kanalen | 4 |
| Video-bandbreedte | 0 ~ 6,5 MHz |
| Proefpercentage | 8bit/10bit |
| Signal/geluidsverhouding | ≥ 65 dB |
| Differentiële winst | < 1% (typisch) |
| Differentiële fase | < 0,8° (typisch) |
| Verticale kanteling | < 0,5% (maximaal) |
| Input/output-impedantie | 75Ω (ongebalanceerd) |
| Input/outputniveau | 1.0Vpp (typisch) |
| Signalsysteem | PAL / NTSC / SECAM |
Gegevensprestaties
| Parameter | Specificatie |
|---|---|
| Gegevenskanalen | 1 of 2 richting |
| Gegevensinterface | RS485/422 (optioneel) |
| Fysieke interface | Vijf industriële terminals |
| Gegevenspercentage | 0 ~ 100Kbps |
| Bitfoutpercentage | < 10E-12 |
Optische prestaties
| Parameter | Specificatie |
|---|---|
| Transmissiegolflengte | 1310 nm/1550 nm |
| Optische interface | FC / PC |
| Verzenden van optische stroom | -8 dB |
| Gevoeligheid van de ontvanger | -25 dB |
| Optisch dynamisch bereik | 17 dB |
| Maximaal optisch verlies | 14 dB |
| Transmissieafstand | Meer dan 20 km (enkel modus) |
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Werktemperatuur | -10°C ~ +55°C |
| Vochtigheid | 0 ~ 95% (geen condensatie) |
| Energieverbruik | 2.5W @ DC5V |
| Afmetingen | 483 mm (L) x 170 mm (W) x 55 mm (H) |
| Gewicht | 6.0kg |
| MTBF | Meer dan 100.000 uur |
Typische toepassingen
Beveiliging en bewaking
Vervoerssystemen
Openbaar vervoer
Publieke veiligheid
Financiën & Banking
Energie en nutsbedrijven
Industrieel toezicht
Waterbeheer
Luchtvaart
Media en omroep
Onderwijs
Commerciële en woonruimte
Logistiek
Petrochemische industrie
Gerechtelijke voorzieningen
Regering
Command & Control
Hulpdiensten
Gids voor modelnummer
- 1 Nummer van het videosignaal
- 2 Aantal gegevenssignalen (D = vooruitgaande gegevens, d = omgekeerde gegevens)
- 3 Stemsignaalnummer (A = voorstem, a = achterstem)
- 4 Schakelwaarde (K = schakelwaarde naar voren, k = schakelwaarde naar achteren)
- 5 Ethernet-interface
- 6 Telefooninterface
- 7 SM = enkelmodus, MM = meermodus
- 8 FC, SC Optische interface-opties
- 9 C = type chassiskaart, E = onafhankelijk
Waarom kiezen voor TAKFLY?
26 jaar ervaring in de productiein Glasvezelproducten
Vervaardigingscapaciteit
- Ervaren assemblage team:Meer dan 80 montagewerkers met meer dan 6 jaar ervaring
- Sterke O&O-capaciteit:Meer dan 10 R & D-ingenieurs
- Geavanceerde productieapparatuur:16 sets Duitse ingevoerde spuitmachines en 16 productielijnen
- Uitgebreide testfaciliteiten:Meer dan 30 sets testinstrumenten, waaronder OTDR, ILD, VFL, RL, IL, spanningssterkte-testers, verpletteringsweerstandstester, stroommeter-testers, lichtcontroles, enz.
- OEM-branding aanvaard- Op maat gemaakte logo/branding beschikbaar
Kwaliteitscontroleproces
- Inkomende inspectie:Spotcontrole van grondstoffen vóór productie
- Inspectie tijdens het proces:Volledige inspectie bij elk proces
- Inspectie vóór verpakking:Volledige inspectie van de eindproducten vóór verpakking
- Inspectie vóór verzending:Spotcontrole vóór verzending
Participatie van de industrie
Actieve deelname aan belangrijke evenementen in de industrie, waaronder OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, China en Source Electronics Exhibition.
Informatie over de levering
| Diensten | Tijdlijn |
|---|---|
| Monsters | 1-3 werkdagen |
| Massaproductieorders | 3-7 werkdagen |
Verpakkingsopties:Plasticzak, karton en pallet zijn volgens uw wensen beschikbaar.
