2x8F MTP-16CH FA Fiber Array-componenten voor snelle transceiver CPO OCS datacentertoepassing
Productdetails:
| Plaats van herkomst: | Shenzhen, China |
| Merknaam: | OEM/Takfly |
| Certificering: | CE, ROSH REACH |
| Modelnummer: | DF-MT-2FA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | Can be negotiated |
| Verpakking Details: | PP-zakken + kartonnen doos / plastic doos + kartonnen doos |
| Levertijd: | 3-15 werkdagen volgens aantal en vereisten |
| Betalingscondities: | L/C,T/T,Western Union,MoneyGram,Paypal |
| Levering vermogen: | 20000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Productnaam: | 2x8F MTP-16CH FA Fiber Array-componenten voor snelle transceiver CPO OCS datacentertoepassing | Vezeltype: | OM3, OM4; OM1, OM2; OS1, OS2; P.M; OM5 |
|---|---|---|---|
| Vezeltelling: | -25℃~50℃ | FA-hoek: | 0 / 42,5° |
| Vezel lengte: | 20 ~ 100 mm, aangepaste lengte beschikbaar | ||
| Markeren: | Fiber Array FA-assemblage met hoge transmissiesnelheid,MT-FA-patchsnoer met laag verbruik,Hoge stabiliteit en betrouwbaarheid 36CH Fiber Array |
||
Productomschrijving

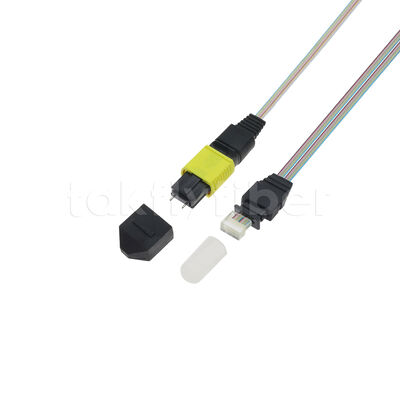

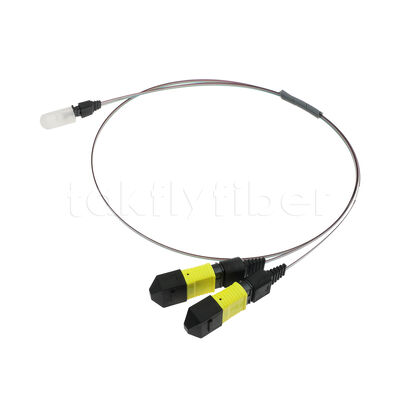

2x8F MTP-16CH FA Fiber Array Componenten Beschrijving
Kabelassemblages met een Fiber Array Unit (FAU) worden steeds gebruikelijker. Deze assemblages bestaan uit een fiber array aan de ene kant en een standaard glasvezelconnector (zoals MPO, LC, SC) aan de andere kant. Deze trend wordt gedreven door de noodzaak om glasvezelsignalen van een gestandaardiseerde connector binnen een conventioneel glasvezelnetwerk naar een fotonisch geïntegreerd circuit (PIC) te leiden. De fiber array dient als een nauwkeurig uitlijningsgereedschap, dat zorgt voor de accurate uitlijning van meerdere vezels in de golfgeleiders van de PIC of andere compacte optische apparaten. Meestal zijn de vezels gerangschikt met een consistente pitch en in een rij, wat zorgt voor uitlijning met de interne structuren van het systeem, of het nu een PIC of een ander optisch systeem is.
2x8F MTP-16CH FA Fiber Array Componenten Toepassing
Actieve Optische Modules
Communicatie, high-speed, high-capacity glasvezeltransmissie
De interne connector toepassing in glasvezelapparatuur
Parallelle optische transceiver modules, supercomputers, testapparatuur en militaire toepassingen
2x8F MTP-16CH FA Fiber Array Componenten Kenmerken
- Met stabiele optische eigenschappen
- Gebruik high-precision en elite MT ferrule, vezel met kleine buigradius om laag verlies te bereiken
- Typische kern pitch tolerantie<±0.5μm
- Hoge nauwkeurigheid en maatwerk
- Optische kenmerken voldoen aan IEC TIA/EIA en andere relevante normen
- RoHS 2.0 Conform
3x12F MTP - 36CH Fiber Array FA Assemblage Specificatie
|
Parameter |
Eenheid |
Waarde |
|||||
|
Aantal Vezels |
- |
Optioneel |
|||||
|
Vezelmodus |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Golflengte |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
Eindvlak Polijsten |
- |
PC |
APC |
PC |
APC |
|
|
Invoegverlies (IL) |
dB |
≤0.35 |
≤0.35 |
||||
|
Retourverlies (RL) |
dB |
≥50 |
≥60 |
≥20 |
≥40 |
||
|
Duurzaamheid |
Tijd |
50 |
|||||
|
FA |
Deksel |
L |
mm |
2.5 |
Optioneel |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-Groef |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Kern Pitch |
μm |
175,250 |
|||||
|
Bare fiber graad |
° |
8,42.5,45 |
|||||
|
Invoegverlies (IL) |
dB |
|
≤0.8 |
||||
|
Eindvlak Geometrische Parameters (3D) |
Straal van Kromming |
mm |
Voldoet aan IEC TIA/EIA normen |
||||
|
Apex Offset |
μm |
||||||
|
Fiber Sferische Hoogte |
nm |
||||||
|
Hoekfout |
° |
||||||
|
Bedrijfstemperatuur |
℃ |
-20 ~ +80 |
|||||
|
Opslagtemperatuur |
℃ |
-15 ~ +60 |
|||||
