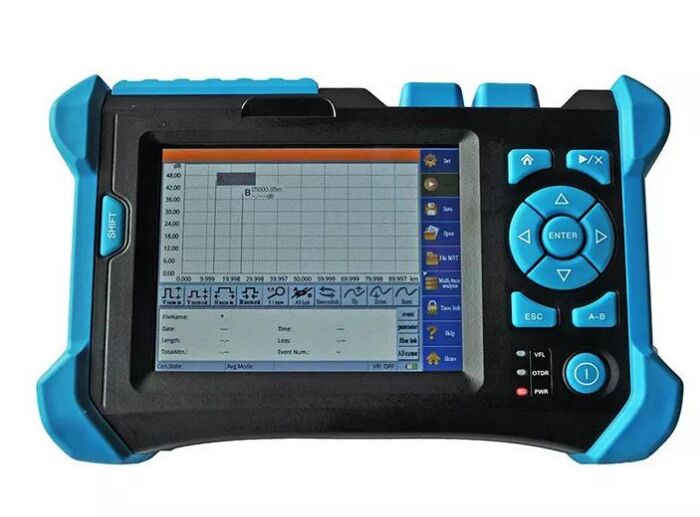

Optische tijdsgebied reflectometer otdr Grote touchscreen sneltoetsen Gemakkelijk te bedienen
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | Takfly/OEM |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | Optische tijddomeinreflectometer |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 st |
|---|---|
| Prijs: | can be negotiable |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 50000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Productnaam: | Optische tijddomeinreflectometer | Gewicht: | 1,5 kg |
|---|---|---|---|
| Lopende Temperatuur: | -10°C tot 50°C | Geheugen temperatuur: | -40°C tot 70°C |
| Maximale testafstand: | 3KM | Afmeting (H x W x D): | 150 x 235 x 66 mm |
| Markeren: | OTDR-vezeloptische tester met touchscreen,optische tijddomeinreflectometer sneltoetsen,groot scherm OTDR voor vezeltests |
||
Productomschrijving
Optische Tijd Domein Reflectometer (OTDR)
Productoverzicht
Geavanceerde Optische Tijd Domein Reflectometer met groot touchscreen en sneltoetsen voor eenvoudige bediening, ontworpen voor uitgebreide glasvezelnetwerktesten.
- Groot touchscreen + sneltoetsen voor intuïtieve bediening
- Polymeer lithiumbatterij met hoge capaciteit en verlengde werktijd
- Intelligente testen met eenvoudige bediening en krachtige functionaliteit
- Geheugenkaart + SD-kaart media met uitgebreide trace-opslagcapaciteit
- Uitgebreide FTTx-testmogelijkheden
- Meerdere golflengte-opties beschikbaar
- Robuust massief behuizingsontwerp met stof- en schokbestendige bescherming
Verbeterde prestatievoordelen
Krachtigere prestaties, veel eenvoudigere bediening, efficiënter werk.
Ontworpen om te voldoen aan de meetvereisten voor FTTx, Metropolitan Area Networks, Backbone Networks en andere optische netwerktoepassingen.
Interface-identificatie
- ① Optische interface 1/VFL
- ② Optische interface 2/OTDR
- ③ Oplaadindicator
- ④ SD-kaartinterface
- ⑤ Voedingsadapterinterface
- ⑥ Oortelefooninterface
- ⑦ USB-interface
- ⑧ Ethernet-interface
Technische specificaties
| Parameter | Specificaties |
|---|---|
| Golflengte (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Dynamisch bereik (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Pulsbreedte (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Event dode zone (m) | 10, ≤1.8 |
| Dempen dode zone (m) | 20, ≤10 |
| Display | 5.6" LCD Touchscreen |
| Lineariteit (dB/dB) | ±0.05 |
| Verliesdrempel (dB) | 0.05 |
| Verliesresolutieverhouding (dB) | 0.01 |
| Sampling resolutieverhouding (m) | 0.125 tot 8 |
| Sampling punt | 32K |
| Afstandsonzekerheid (m) | ±(1 m + 5 × 10 × afstand + sampling interval) |
| Afstandsbereik (km) | 0.3 tot 180 |
| Typische real-time verversingsduur (s) | 0.2 |
| Geheugencapaciteit van trace | SD-kaart (4G), > 10.000 stuks |
| Duur van meting | Door gebruiker gedefinieerd; 5sec, 10sec, 15sec, 30sec, 1min, 2min, 3min selecteerbaar |
Algemene specificaties
| Parameter | Specificaties |
|---|---|
| Afmetingen (H × B × D) | 150 × 235 × 66mm |
| Gewicht | 1.5KG |
| Temperatuur | Gebruik: -10°C tot 50°C Opslag: -40°C tot 70°C |
| Relatieve vochtigheid | 0% tot 95% (niet-condenserend) |
| Voeding | Lithiumbatterij; continue werking ≥ 8 uur |
Interface specificaties
| Interfacetype | Specificaties |
|---|---|
| Optische interface | FC/UPC (PC en APC selecteerbaar) |
| Data-interface | USB-interface, SD-kaartinterface |
Zichtbare storingsoriëntatie (VFL)
| Parameter | Specificaties |
|---|---|
| Golflengte | 650nm |
| Uitgangsvermogen (dBm) | ≥ -3 |
| Maximale testafstand | 3KM |
Technische opmerkingen
- Technische specificaties beschrijven gegarandeerde prestaties met typische PC-model connector metingen
- Dynamisch bereik gemeten onder maximale pulsbreedte en minuten gemiddelde tijdsomstandigheden
- Dode zone meetomstandigheden: reflectiegebeurtenis binnen 4 km, reflectiesterkte < -45dB, gemeten met minimale pulsbreedte
- Dynamisch bereik gemeten met en zonder filter
OTDR-meterfuncties
- Automatische meetmodus: Automatische parameterinstelling, opslag en analyse van tracegegevens
- Multi-golflengte meetmodus: Automatische golflengteomschakeling voor dempanalyse
- Trace Fixeerfunctie: Vergelijking van real-time en gemiddelde meettraces op hetzelfde scherm
- Multi-golflengte analyse: Vergelijking, weergave en analyse van elk tracebestand
- FTTx online testen met splitter- en glasvezel-einde-identificatie
- Lithium-ionbatterij met grote capaciteit en >8 uur stand-by tijd
- Bellcore bestandsformaat (.sor) met >10.000 trace opslagcapaciteit
- Communicatielichtdetectie voor apparatuurbescherming
- Verbindingsstatusdetectie voor snelle statusbewaking
- Flexibele schakeling van meetmodi via sneltoetsen
OTDR Traces Manager PC Software
- Bulk wijziging en batch afdrukfunctionaliteit
- Genereren van aangepaste testrapporten op basis van gebruikersvereisten
- Flexibele afdrukmodi: enkele pagina enkele trace, batch afdrukken, enkele pagina meerdere traces, multi-golfvormweergave
- Gepersonaliseerde afdrukopties en paginainstelling
- Golfvormverschil vergelijking: Meerdere golfvormen weergeven in hetzelfde venster voor analyse van parameterwijzigingen
