Productomschrijving
Micro-optische glasvezel binnenkabel GJFH-24-288
Productoverzicht
Micro-optische glasvezel binnenkabel GJFH-24-288
Producttoepassingen
- optische vezels, actief aansluitend jumper of staartvezel
- Routing en patching voor datacenter- en indoorcommunicatienetwerken
- Interconnectie van instrumenten en communicatieapparatuur
Productkenmerken
- Gecoate vezels zijn makkelijk af te schillen
- Aramid garen versterkt element biedt uitstekende trekvastheid
- Multi-kernnummer met kleine buitendiameter
- Goed vlamvertragend vermogen met een lage induceerde verzwakking binnen het werktemperatuurbereik
Optische parameters en eigenschappen
Specificaties voor enkelmodusvezels
| Fibre-type | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Verzwakking (dB) | Typisch: 0,36/0.22 Maximaal: 0,5/0.4 |
Typisch: 0,36/0.22 Maximaal: 0,5/0.4 |
Typisch: 0,36/0.22 Maximaal: 0,5/0.4 |
Typisch: 0,36/0.22 Maximaal: 0,5/0.4 |
| Nul verspreidingshoek | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dispersie ((1285~1340 nm) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) |
| Modusveld Diameter ((@1310nm) | 9.1±0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm |
| Kabel met een golflengte van afkorting ((nm) | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Min buigradius ((mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| Verpakkingsdiameter ((μm) | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Specificaties voor multi-mode vezels
| Fibre-type | 62.5/125 μm (850/1300 nm) | 50/125 μm (850/1300 nm) | Biom2+ (850/1300 nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Verzwakking (dB) | Typisch: 3,0/1.0 Maximaal: 3,5/1.5 |
Typisch: 3,0/1.0 Maximaal: 3,5/1.5 |
Typisch: 3,0/1.0 Maximaal: 3,5/1.5 |
Typisch: 3,0/1.0 Maximaal: 3,5/1.5 |
Typisch: 3,0/1.0 Maximaal: 3,5/1.5 |
Typisch: 3,0/1.0 Maximaal: 3,5/1.5 |
| Bandbreedte ((MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Effectieve modale bandbreedte | - Wat is er? | - Wat is er? | ≥950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Ik heb het niet. | - Ik heb het niet. | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 140/---- | 170/---- | 200 M/----/---- |
| Min buigradius ((mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Verpakkingsdiameter ((μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

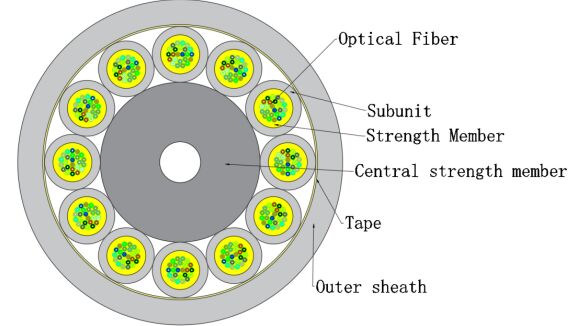

Productstructuur
| Artikel 2 | Beschrijvingen |
|---|---|
| Optische vezels |
Vezelgetal:24-48 50-72 74-96 98-288 Kleur:De chromatografische |
| Subeenheid/vuller |
Tellen:Vier, zes, acht, twaalf. Materiaal:LSZH |
| Sterktelid |
Materiaal:garens van de soort gebruikt bij de vervaardiging van kleding Kleur:Afhankelijk van de eisen van de klant of het type vezel Diameter:3.0±0,1 mm Dikte:0.5±0,05 mm |
| Centrale sterktelid | Materiaal:FRP & omhulsel |
| Buitenmantel |
Materiaal:LSZH Kleur:Afhankelijk van de eisen van de klant of het type vezel |
| De pakketlaag |
Materiaal:Tape Diameter:9.0±0.3 11.2±0.4 13.5±0.5 17.5±0.5 mm |
Mechanische en milieueigenschappen
| Artikel 2 | Beschrijvingen |
|---|---|
| Treksterkte | Korte termijn: 150N Langetermijn: 50N |
| Vernietigingsbestendigheid | Kortdurend: 500N/100mm Langdurig: 100N/100mm |
| Temperatuurbereik | -20°C tot +60°C |
| Buigradius | Dynamisch: ≥20D Static: ≥10D |
Verpakking en levering
- Verpakking:Houten trommelbescherming op verzoek van de klant of ons bedrijf.
- Levertijd:Standaard spoellengte: 0,5-2,0 km of op verzoek van de klant.
Kabelmarkering
- Kabelmarker per meter door inkjetprinten
- Vervaardigingsjaar
- Type kabel
- Aantal vezels
- Kabellengte
- En zo verder.
- Op verzoek van de klant of van ons bedrijf
Foto's van producten
Waarom TAKFLY kiezen
- 26+ jaar ervaring in de productie van glasvezelproducten
- 450+ montagearbeiders met 3+ jaar ervaring
- 10+ O&O-ingenieurs die zich inzetten voor innovatie
- 16 Uit Duitsland ingevoerde injectie-machines en productielijnen
- 30+ testmachines, met inbegrip van OTDR-, 3D-, VFL-, IL&RL-testinstrumenten
- Uitgebreide testapparatuur: spanningssterkte-testers, verpletteringsweerstandstests, krachtmetertests, lichtcontroles
- OEM-branding aanvaard
- Deelneming aan de wereldwijde tentoonstelling: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Spotcontrole van grondstoffen vóór productie
- Volledige inspectie na elk proces
- Uitgebreide productieonderzoeken
- Volledige inspectie van het eindproduct vóór verpakking
- Plaatscontroles voorafgaand aan verzending
Informatie over de levering
- Monsters:1-3 werkdagen
- Massaproductieorders:3-7 werkdagen
- Verpakking:Plasticzakken, kartonnen en pallets op aanvraag
