Micro-optische vezelkabel voor binnen GJFH-24-288
Productoverzicht
Micro-optische vezelkabel voor binnen GJFH-24-288 Productoverzicht Micro-optische vezelkabel voor binnen GJFH-24-288is ontworpen voor hoogwaardige glasvezeltoepassingen binnenshuis met uitstekende betrouwbaarheid en flexibiliteit. Toepassingen Optische vezel actieve verbindingsjumper of staartvezel ...
Product Custom Attributes
Productnaam:
Micro-optische vezelkabel voor binnen GJFH-24-288
SM-verzwakking:
Typisch 0,36/0,22
Bekledingsdiameter (μm):
125±1,0
MM-demping:
Typisch 3,0/1,0
Optische vezel Aantal vezels:
24-288 C
losse buiskleur:
De chromatografische
Schedemateriaal:
LSZH
Schede diameter:
3,0 ± 0,1 mm
Temperatuurbereik:
-20℃-+60℃
Garantie:
5 jaar, levenslang onderhoud
Vezelmerk:
Corning, YOFC, OFS, Draka
Markeren:
Micro-optische glasvezelkabel GJFH-24-288
,Inrichtingskabel met glasvezel 288 kern
,GJFH glasvezelkabel met garantie
Productomschrijving
Micro-optische vezelkabel voor binnen GJFH-24-288
Productoverzicht
Micro-optische vezelkabel voor binnen GJFH-24-288is ontworpen voor hoogwaardige glasvezeltoepassingen binnenshuis met uitstekende betrouwbaarheid en flexibiliteit.
Toepassingen
- Optische vezel actieve verbindingsjumper of staartvezel
- Routing en patching voor datacenters en indoor communicatienetwerklocaties
- Interconnectie van instrumenten en communicatieapparatuur
Productkenmerken
- Gecoate vezels kunnen gemakkelijk worden verwijderd
- Met aramidegaren versterkt element biedt uitstekende treksterkte
- Multi-core nummer met kleine buitendiameter
- Goede vlamvertragende prestaties met lage geïnduceerde demping binnen het bedrijfstemperatuurbereik
Optische parameters en eigenschappen
Single-mode glasvezelspecificaties
| Vezeltype | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Demping (dB) Typisch | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Demping (dB) Maximaal | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 |
| Nulverspreidingshelling | ≤0,091 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² |
| Verspreiding (1285~1340nm) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) |
| Modusvelddiameter (@1310nm) | 9,1 ± 0,4 µm | 8,8 ± 0,4 µm | 8,8 ± 0,4 µm | 8,8 ± 0,4 µm |
| Afsnijgolflengtekabel (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Min. buigradius (mm) | 16 mm | 10 mm | 7,5 mm | 5,0 mm |
| Bekledingsdiameter (μm) | 125±1,0 µm | 125±1,0 µm | 125±1,0 µm | 125±1,0 µm |
Multi-mode glasvezelspecificaties
| Vezeltype | 62,5/125 µm (850/1300 nm) | 50/125 µm (850/1300 nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300 nm) | BIOM4 (850/1300 nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Demping (dB) Typisch | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 |
| Demping (dB) Maximaal | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 |
| Bandbreedte (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Effectieve modale bandbreedte | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Min. buigradius (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Bekledingsdiameter (μm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

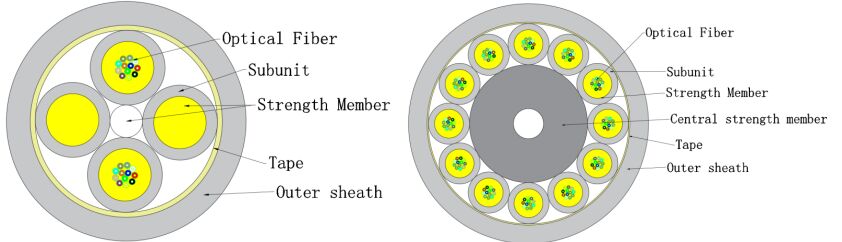

Productstructuur
| Artikelen | Beschrijvingen |
|---|---|
| Optische vezel |
Aantal vezels:24-48, 50-72, 74-96, 98-288 Kleur:De chromatografische |
| Subeenheid/vuller |
Graaf:4, 6, 8, 12 Materiaal:LSZH |
| Sterkte lid |
Materiaal:Aramide garen Kleur:Afhankelijk van de wensen van de klant of het vezeltype Diameter:3,0 ± 0,1 mm Dikte:0,5 ± 0,05 mm |
| Centraal Sterktelid | Materiaal:FRP & schede |
| Buitenmantel |
Materiaal:LSZH Kleur:Afhankelijk van de wensen van de klant of het vezeltype |
| De pakketlaag |
Materiaal:Plakband Diameter:9,0±0,3, 11,2±0,4, 13,5±0,5, 17,5±0,5 mm |
Mechanische en omgevingskenmerken
| Artikelen | Beschrijvingen |
|---|---|
| Treksterkte |
Korte termijn:150N Lange termijn:50N |
| Verpletter weerstand |
Korte termijn:500N/100mm Lange termijn:100N/100mm |
| Temperatuurbereik | -20℃ tot +60℃ |
| Buigradius |
Dynamisch:≥20D Statisch:≥10D |
Verpakking en levering
- Verpakking:Bescherming van houten trommels. Volgens klant of ons bedrijfsverzoek.
- Leveringslengte:Standaard spoellengte: 0,5-2,0 km of volgens verzoek van de klant.
Kabelmarkering
- Kabelmarkering elke meter door inkjetprinten
- Bouwjaar
- Type kabel
- Aantal vezels
- Kabel lengte
- Enz.
- Volgens klant of ons bedrijfsverzoek
Productafbeeldingen
Waarom kiezen voor TAKFLY
- 26+ jaar productie-ervaring in glasvezelproducten
- 450+ montagemedewerkers met 3+ jaar ervaring
- 10+ R&D-ingenieurs toegewijd aan innovatie
- 16 in Duitsland geïmporteerde injectiemachines en productielijnen
- 30+ testmachines, waaronder OTDR-, 3D-, VFL-, IL&RL-testinstrumenten
- Uitgebreide testapparatuur: treksterktetesters, pletweerstandstesters, krachtmetertesters, lichtcheckers
- OEM-branding geaccepteerd
- Mondiale beursdeelname: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Controle van grondstoffen vóór productie
- Volledige inspectie na elk afzonderlijk proces
- Uitgebreide half uitgevoerde productiecontroles
- Voltooi de eindproductinspectie vóór het verpakken
- Controles vóór verzending
Leveringsinformatie
- Monsters:1-3 werkdagen
- Massaproductiebestellingen:3-7 werkdagen
- Verpakking:Plastic zakken, dozen en pallets beschikbaar op aanvraag
Veelgestelde vragen
Q1: Hoe kan ik uw catalogus en prijslijst krijgen?
Geef uw e-mailadres of contactgegevens op via onze website om onze catalogus en prijslijst te ontvangen.
Vraag 2: Kan ik over de prijzen onderhandelen?
Ja, bij meerdere containerladingen met stukgoed kunnen wij kortingen overwegen.
Vraag 3: Hoeveel bedragen de verzendkosten?
De verzendkosten zijn afhankelijk van de grootte van uw zending en de verzendmethode. Op verzoek zullen wij de kosten verstrekken.
Vraag 4: Kan ik u bezoeken?
Zeker! Onze fabriek is gevestigd in Shenzhen, China. Neem contact met ons op om een afspraak te plannen.
Vraag 5: Wat als er een kwaliteitsprobleem is wanneer we de goederen ontvangen?
Als u bij het uitpakken kwaliteitsproblemen ondervindt, neem dan foto's ter referentie. Onze QC-afdeling zal onderzoek doen en de beste oplossingen bieden, samen met het implementeren van kwaliteitsverbeteringen voor toekomstige productie.
Vraag 6: Wat zijn uw verpakkingsvoorwaarden?
Normaal gesproken verpakken we goederen in blisterdozen en kartonnen dozen, maar we kunnen ook tegemoetkomen aan aangepaste verpakkingsverzoeken van klanten.
Vraag 7: Wat zijn uw betalingsvoorwaarden?
T/T 30% als aanbetaling en 70% saldo vóór levering. Wij bieden foto's van producten en verpakkingen vóór de definitieve betaling.
Vraag 8: Wat zijn uw leveringsvoorwaarden?
EXW, FOB-, CFR, CIF, DDU
Q9: Hoe zit het met uw levertijd?
Over het algemeen 5-7 werkdagen na ontvangst van de vooruitbetaling. De specifieke levertijd is afhankelijk van het artikel en de bestelhoeveelheid.
Vraag 10: Kunt u produceren volgens de monsters?
Ja, wij kunnen producten vervaardigen op basis van uw monsters of technische tekeningen.
Bent u geïnteresseerd in onze producten of heeft u vragen, neem dan gerust contact met ons op!
