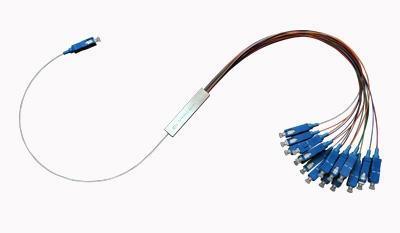

Vezeloptische PLC-splitterspecificatie
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | Glasvezel plc splitter |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union, T/T, MoneyGram/Paypal |
| Levering vermogen: | 1000 stcs/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | Vezeloptische PLC-splitterspecificatie | Werkgolflengte ((nm): | 1260 ~ 1650 |
|---|---|---|---|
| Type(1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertion Verlies (OB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Min.Retourverlies (dB): | 55 | Vezeltype: | Itu-t G657A1, G657A2 en G.652D |
| Max. temperatuurstabiliteit (dB): | 0.5 (typisch 0,3) | Werkende Temperatuur (℃): | -40 ~ +85 |
| Vezelmerk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | Specificaties van glasvezel PLC-splitter,PLC-splitter glasvezelcomponent,Glasvezel splitter met garantie |
||
Productomschrijving
PLC-splitter voor glasvezel
Productoverzicht
De PLC (Planar Lightwave Circuit) Splitter is een energieverdelingsapparaat op basis van geïntegreerde kwartssubstraattechnologie.Single Mode PLC 1×N en 2×N Splitters verdeelen optische signalen gelijkmatig van één of twee ingangen naar meerdere uitgangenDeze splitters kunnen ook omgekeerd werken om meerdere signalen te combineren in één of twee vezels.
Toepassingen
- Telecommunicatie
- PON-systemen
- FTTH (Fiber to the Home)
- CATV-apparatuur
- Video-uitzending
Productkenmerken
- Breedbandoperatie golflengte
- Laag invoegverlies
- Laag PDL (polarisatieafhankelijk verlies)
- Compact ontwerp
- Uitstekende gelijkheid van kanaal tot kanaal
- Hoge betrouwbaarheid en stabiliteit
Technische specificaties
| Parameter | Waarde |
|---|---|
| Werkgolflengte (nm) | 1260 ~ 1650 |
| Vlakken | ITU-T G657A1, G657A2 en G.652D |
| Max. temperatuurstabiliteit (dB) | 0.5 (typisch 0.3) |
| Werktemperatuur (°C) | -40 ~ +85 |
| Bergingstemperatuur (°C) | -40 ~ +85 |
1×N Splitter prestaties
| Type | 1 × 2 | 1x4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Max. Invoegverlies (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maximale gelijkheid (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Splitter prestaties
| Type | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Max. Invoegverlies (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maximale gelijkheid (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Opmerking: Alle metingen worden bij kamertemperatuur uitgevoerd en de aansluitingen zijn niet inbegrepen.
Afmetingen van de verpakking
1 × N Splitterverpakking
| Pakkettype | 1 × 2 | 1x4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Basis metalen doos (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Mini-module metalen doos (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Module Plastic Box (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 120×80×18 | 140x115x18 |
2×N Splitterverpakking
| Pakkettype | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Basis metalen doos (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Mini-module metalen doos (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Module Plastic Box (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 120×80×18 | 140x115x18 |
Foto's van producten
Waarom TAKFLY kiezen
- 25+ jaar ervaring in de productie van glasvezelproducten
- 450+ montagewerkers met meer dan 3 jaar ervaring
- 10+ O&O-ingenieurs die zich inzetten voor innovatie
- 16 Duitsland ingevoerde spuitmachines en productielijnen
- 30+ testmachines, met inbegrip van OTDR-, 3D-, VFL-, IL&RL-testinstrumenten
- Uitgebreide testapparatuur: spanningssterkte-testers, verpletteringsweerstandstests, krachtmetertests, lichtcontroles
- OEM-branding aanvaard
- Deelneming aan de wereldwijde tentoonstelling: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kwaliteitscontrole
- Spotcontrole van grondstoffen vóór productie
- Volledige inspectie na elk proces
- Uitgebreide productieonderzoeken
- Volledige inspectie van het eindproduct vóór verpakking
- Plaatscontroles voorafgaand aan verzending
Informatie over de levering
- Monsters: 1-3 werkdagen
- Massaproductieorders: 3-7 werkdagen
- Verpakking: op aanvraag verkrijgbaar in plastic zakken, kartonnen en pallets
Vaak gestelde vragen
V1: Hoe kan ik uw catalogus en prijslijst krijgen?
A1: Gelieve uw e-mail of contactgegevens te verstrekken via onze website om onze catalogus en prijslijst te ontvangen.
Q2: Kan ik de prijzen onderhandelen?
A2: Ja, we kunnen kortingen overwegen voor meerdere containerladingen van gemengde goederen.
V3: Hoeveel zijn de verzendkosten?
A3: De verzendkosten zijn afhankelijk van uw zendinggrootte en verzendmethode.
Q4: Kan ik u bezoeken?
A4: Natuurlijk! Onze fabriek is gevestigd in Shenzhen, China. Neem contact met ons op om een afspraak te maken.
Q5: Wat als er kwaliteitsproblemen zijn wanneer we de goederen ontvangen?
A5: Als u kwaliteitsproblemen ondervindt bij het uitpakken, neem dan foto's voor onze verwijzing.Samen met het implementeren van kwaliteitsverbeteringen voor toekomstige productie.
V6: Wat zijn uw verpakkingsvoorwaarden?
A6: We verpakken goederen meestal in blisterdozen en kartonnen, maar kunnen ook op maat verpakkingsverzoeken van klanten aanpassen.
V7: Wat zijn uw betalingsvoorwaarden?
A7: T/T 30% als aanbetaling, en 70% saldo voor levering.
V8: Wat zijn uw leveringsvoorwaarden?
A8: EXW, FOB, CFR, CIF, DDU
Q9: Hoe zit het met uw levertijd?
A9: In het algemeen 5-7 werkdagen na ontvangst van de voorschotbetaling.
Q10: Kun je volgens de monsters produceren?
A10: Ja, wij kunnen producten produceren op basis van uw monsters of technische tekeningen.
Als u geïnteresseerd bent in onze producten of vragen heeft, neem dan op elk moment contact met ons op!
