Vaste en gemakkelijke installatie van een glasvezel-outletkit (PTO) voor Fttx-veldnetwerken
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | TK-PC-48F-SC-OS2-50M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,/Paypal |
| Levering vermogen: | 1000 stcs/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | Glasvezel, vooraf afgesloten uitlaatkit (PTO) | Vezeltype: | G657A2 |
|---|---|---|---|
| Modus velddiameter: | 1310/1550 | Bekleding diameter: | 125,0±0,7 |
| Coatingdiameter: | 242±7 | Verzwakkingscoëfficiënt: | <=0,35 |
| Bewijsspanningsniveau: | ≥ 100 | Optische vezel Aantal vezels: | 1/2/4Natuurlijke kleur/Rood Blauw Groen Geel |
| Subeenheid materiaal: | LSZH | Materiaal van sterkteleden: | Aramide garen |
| Vezel merk: | Corning, YOFC, OFS, Draka | ||
| Markeren: | voorgemonteerde glasvezel outlet kit,Doos van de vezel de Optische Beëindiging,PTO glasvezel kit |
||
Productomschrijving
Voorgemonteerde glasvezeluitlaatkit (PTO) voor Fttx-veldnetwerk, snel en eenvoudig te installeren
Overzicht van vooraf afgesloten glasvezeluitlaatkit

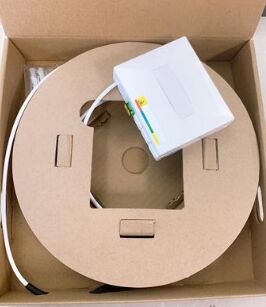

De Pre-Terminate Outlet Kit (PTO) is ontworpen voor snelle en eenvoudige installatie in Fiber to the Home (FTTH) en Fiber to the Business (FTTB)-implementaties. Deze uitgebreide set bevat een onopvallende glasvezel-aansluitdoos, vooraf geladen met adapters en een voorgemonteerde kabel, handig verpakt met een kabelspoel in een beschermende doos.
Met het PTO-systeem wordt het installeren van de uiteindelijke netwerkkabel en glasvezeluitgang een uitzonderlijk eenvoudig en efficiënt proces. Installateurs kunnen de met een spoel beladen kabel snel uit de doos halen en het voorgemonteerde stopcontact rechtstreeks aan de muur monteren met behulp van schroeven, zonder dat ze het stopcontact hoeven te openen en de interne vezelaansluitingen te verstoren. Als alternatief kan de PTO eenvoudig op een standaard DIN-rail worden geklikt.
Door de installatie van de aftakas is er geen speciaal gereedschap of technische expertise meer nodig, waardoor er geen noodzaak meer is voor ter plaatse afsluiten of verbinden. Dit resulteert in aanzienlijke reducties in installatietijd, kosten en uitvalpercentages per klantimplementatie.
Kenmerken van een vooraf afgesloten glasvezeluitlaatkit
- SC- of LC-connectoren met adapters met luiken
- Verkrijgbaar in UPC- en APC-eindvlakafwerkingen
- Singlemode G657A2-vezel (andere beschikbaar op aanvraag)
- Snelle montage zonder gereedschap
- 4 mm LSZH-kabel voor binnen (andere beschikbaar op aanvraag)
- Meerdere kabellengteopties
- Configuraties met 1, 2 of 4 vezels
- Groot bedrijfstemperatuurbereik
- RoHS-compatibel
- Optische kabel voldoet aan de CPR Dca-conformiteitsnormen
Specificaties voorgemonteerde glasvezeluitlaatkit
| Item | Eenheid | Specificatie |
|---|---|---|
| G.657A2 Modusvelddiameter | 1310 nm | 8,6 ± 0,4 mm |
| G.657A2 Modusvelddiameter | 1550 nm | 9,6 ± 0,5 mm |
| Diameter van de bekleding | mm | 125,0 ± 0,7 |
| Bekleding niet-circulariteit | % | ≤ 0,8 |
| Kernconcentriciteitsfout | mm | ≤ 0,5 |
| Diameter van de coating | mm | 242±7 |
| Concentriciteitsfout van coating/bekleding | mm | ≤ 12 |
| Afgesneden golflengte van de kabel | nm | ≤ 1260 |
| Verzwakkingscoëfficiënt | 1310 nm | ≤ 0,35 dB/km |
| Verzwakkingscoëfficiënt | 1550 nm | ≤ 0,21 dB/km |
| Macro-buigingsverlies (1 draai, 10 mm straal) | 1550 nm | ≤ 0,75 dB/km |
| Macro-buigingsverlies (1 draai, 10 mm straal) | 1625 nm | ≤ 1,5 dB/km |
| Bewijs stressniveau | kpsi | ≥ 100 |
Kabelstructuur
| Artikelen | Beschrijvingen | 1 vezel | 2 vezels | 4 Vezels |
|---|---|---|---|---|
| Optische vezel | Vezeltelling | 1 | 2 | 4 |
| Optische vezel | Kleur | Natuurlijke kleur | Rood Blauw | Groen Geel |
| Subeenheid | Kleur | Rood | Rood / Blauw | Rood |
| Subeenheid | Materiaal | LSZH | ||
| Subeenheid | Diameter | 1,0 mm microclustervezel | 1,1 mm microclustervezel | 1,1 mm microclustervezel |
| Sterkte lid | Materiaal | Aramide garen | ||
| Schede | Materiaal | LSZH Anti-UV | ||
| Schede | Kleur | Wit | ||
| Schede | Diameter | 4,0 ± 0,2 mm | ||
Afbeeldingen van vooraf afgesloten glasvezeluitlaatkit
Mechanische en omgevingskenmerken
| Artikelen | Beschrijvingen |
|---|---|
| Treksterkte | Korte termijn: 200N, Lange termijn: 100N |
| Verpletter weerstand | Korte termijn: 400N/100mm, Lange termijn: 200N/100mm |
| Buigradius | Dynamisch: ≥20D, Statisch: ≥10D |
| Temperatuurbereik | -20℃ tot +70℃ |
Technische gegevens voor stopcontact
| Beschrijving | Waarde |
|---|---|
| Afmetingen (H x B x D) | 83 x 100 x 30 mm |
| Adaptertype | SC simplex, met luiken |
| Vezelcapaciteit | 4 vezels |
| Connector IL | 0,30 dB |
| Connector RL | 60 dB (APC), 50 dB (UPC) |
Waarom kiezen voor TAKFLY?
- Meer dan 26 jaar productie-ervaring in glasvezelproducten
- Ruim 450 montagemedewerkers met meer dan 3 jaar ervaring
- 10+ toegewijde R&D-ingenieurs
- 16 sets Duitsland geïmporteerde injectiemachines en 16 productielijnen
- Meer dan 30 sets testmachines, waaronder OTDR-, 3D-, VFL-, IL- en RL-testinstrumenten, treksterktetesters, verbrijzelingsweerstandstesters, vermogensmetertesters en lichtcheckers
- OEM-merk beschikbaar
- Actieve deelname aan grote industriële tentoonstellingen, waaronder OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia en Global Source Electronic Exhibition
Kwaliteitscontrole
- Inkomende grondstoffeninspectie met steekproeven vóór productie
- Uitgebreide inspectie na voltooiing van elk afzonderlijk proces
- Volledige inspectie van half voltooide productiefasen
- Voltooi de eindproductinspectie vóór verpakking
- Laatste controles vóór verzending
Leveringsinformatie
- Monsters: 1-3 werkdagen
- Massaproductiebestellingen: 3-7 werkdagen
- Verpakking: Plastic zakken, dozen en pallets beschikbaar volgens de eisen van de klant
Veelgestelde vragen
Q1: Hoe kan ik uw catalogus en prijslijst krijgen?
A1: Geef uw e-mailadres of contactgegevens op via onze website om onze catalogus en prijslijst te ontvangen.
Vraag 2: Kan ik over de prijzen onderhandelen?
A2: Ja, we kunnen kortingen overwegen voor meerdere containerladingen met gemengde goederen.
Vraag 3: Hoeveel bedragen de verzendkosten?
A3: De verzendkosten zijn afhankelijk van de grootte van uw zending en de verzendmethode. Op verzoek zullen wij de kosten verstrekken.
Vraag 4: Kan ik u bezoeken?
A4: Zeker, onze fabriek is gevestigd in Shenzhen, China. Neem contact met ons op om een afspraak te plannen.
Vraag 5: Wat als er een kwaliteitsprobleem is wanneer we de goederen ontvangen?
A5: Als u bij het uitpakken kwaliteitsproblemen ondervindt, neem dan foto's ter referentie. Onze QC-afdeling zal onderzoek doen en de beste oplossingen bieden, samen met het implementeren van verbeteringen voor toekomstige productie.
Vraag 6: Wat zijn uw verpakkingsvoorwaarden?
A6: Standaardverpakkingen omvatten blisterdozen en dozen. We accepteren ook aangepaste verpakkingsspecificaties van klanten.
Vraag 7: Wat zijn uw betalingsvoorwaarden?
A7: T/T 30% aanbetaling, met 70% saldo vóór levering. Wij bieden foto's van producten en verpakkingen vóór de definitieve betaling.
Vraag 8: Wat zijn uw leveringsvoorwaarden?
A8: Beschikbare leveringsvoorwaarden zijn EXW, FOB, CFR, CIF, DDU.
Q9: Hoe zit het met uw levertijd?
A9: Over het algemeen duurt de levering 5-7 werkdagen na ontvangst van de vooruitbetaling. Specifieke timing is afhankelijk van productsoorten en bestelhoeveelheden.
Vraag 10: Kunt u produceren volgens de monsters?
A10: Ja, we kunnen producten vervaardigen op basis van uw monsters of technische tekeningen.
