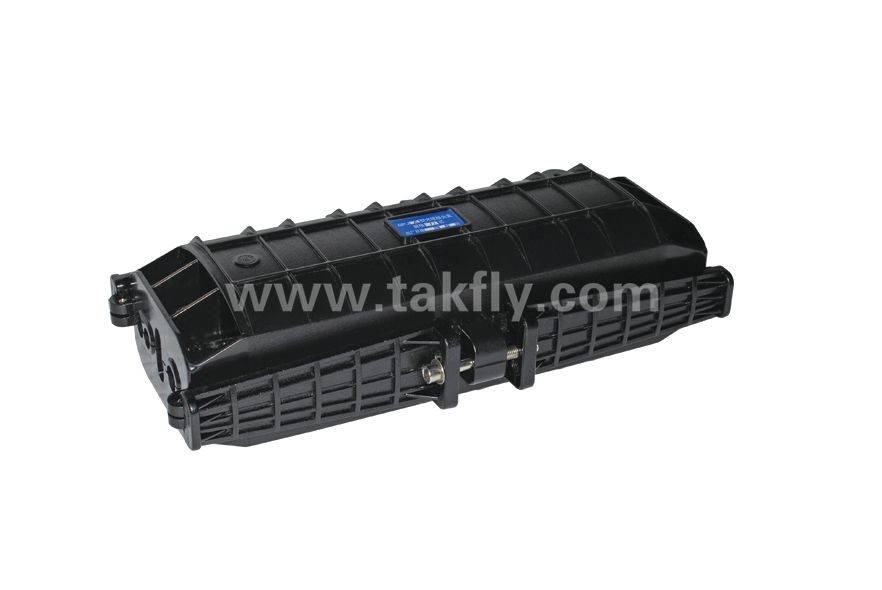

288 Core Dome Heat Shrinkable Seal Fiber Optic Splice Closure FOSC Ontworpen voor optimale prestaties en efficiëntie

1. Toepassingsgebied

Deze installatiehandleiding is geschikt voor de Fiber Optic Splice Closure (hierna afgekort als FOSC), als leidraad voor een juiste installatie.

Het toepassingsgebied is: luchtfoto, ondergronds, wandmontage, wandmontage in kanaal en handgat. De omgevingstemperatuur varieert van -40 tot +65℃.

2. Basisstructuur en configuratie

2.1 Afmetingen en capaciteit

2.2 Hoofdcomponenten

2.3 Belangrijkste accessoires en speciaal gereedschap

3. Benodigd gereedschap voor installatie

3.1 Aanvullende materialen (te voorzien door exploitant)

3.2 Speciaal gereedschap (te voorzien door operator)

3.3 Universeel gereedschap (te voorzien door operator)

3.4 Las- en testinstrumenten (te voorzien door operator)

Opmerking: De hierboven genoemde gereedschappen en testinstrumenten moeten door de operators zelf worden verstrekt.

4. Installatie stroomschema

5. Het installatieproces van FOSC.

5.1 Stap één - Open de sluiting

5.1.1 De locatie schoonmaken en bepalen waar de FOSC moet worden geïnstalleerd en vervolgens de benodigde glasvezelkabels moeten worden geplaatst.

5.1.2 Controleer of de belangrijkste componenten en accessoires goed zijn voorbereid in de verpakking.

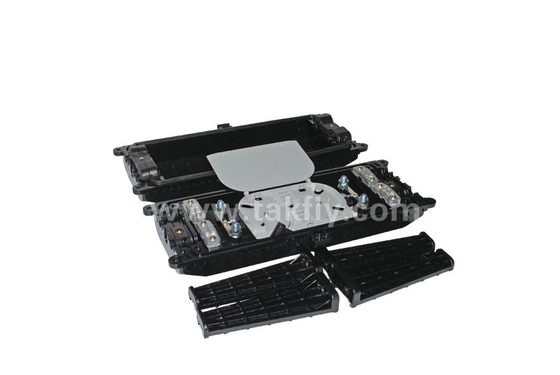

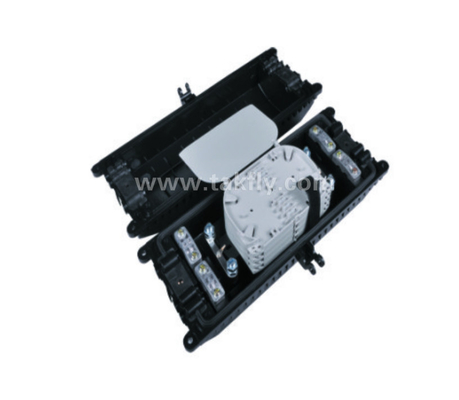

5.1.3 Open de sluiting

• Demonteer de bevestigingsbout van de insteekplaat met een speciale sleutel. Steek de bevestigingsbout in het gat met schroefdraad naast het bevestigingsgat van de inlegplaat en duw de inlegplaten eruit met de sleutel.
• Gebruik de speciale sleutel om alle bevestigingsbouten op de behuizing en de bevestigingsbouten (het is ook mogelijk om de ophanghaak te installeren volgens de installatievereisten) op vier hoeken te demonteren en vervolgens de sluiting te openen.

5.1.4 Zie tekening 1

​Belangrijke kwesties:Als de weersomstandigheden niet goed genoeg zijn, moet een tent water- en stofdicht worden opgezet.

5.2 Stap twee: Bepaal de lengte van de glasvezelkabel die aan de binnenkant moet worden bevestigd en gestript FOSC

5.2.1

• Vezelkabel met een lengte van 60 mm: de afstand van afdichtingsfitting tot glasvezelkabelpersplaat
• Vezelkabel met een lengte van 1950 mm: deze wordt na het strippen opgerold en gesplitst.
• Vezel met beschermlaag met een lengte van 350 mm: de afstand van het bevestigingspunt van de glasvezelkabel tot het bevestigingspunt van FOST (glasvezellasbak).
• Vezel met een lengte van 1600 mm: na het verwijderen van de beschermlaag moet deze in de FOST worden gewikkeld na het verbinden met andere vezels

5.2.2 Zie tekening 2

Belangrijke kwesties:

• Reserveer voldoende lengte glasvezelkabel om te splitsen.
• De striplengte kan ook door de klant worden bepaald op basis van de installatievereiste.

5.3 Stap drie – Verwijder de beschermende laag van de glasvezelkabel en de glasvezel

5.3.1 Verwijder de beschermlaag van de glasvezelkabel van de temperatuur. plaatsmarkering met het mes en de stripper, zie tekening 2 voor de striplengte. De striplengte kan ook worden bepaald op basis van de installatievereiste

5.3.2 Zie tekening 3.

Belangrijke kwesties: Als het moeilijk is om de gehele beschermlaag van de glasvezelkabel in één keer te verwijderen, strip deze dan stukje voor stukje af om vezelbreuk te voorkomen.

5.4 Stap vier – Scheid de vezelkernen en bereid het werk voor voordat u de glasvezelkabel bevestigt.

5.4.1 Wikkel 2 lagen isolatietape op de beschermende laag van de vezelkern. Verwijder ondertussen de vulling om de vezelkern te scheiden en maak ze schoon. Vorm een ​​ring met een diameter van ongeveer 100 mm en bevestig deze tijdelijk op de vezel met plakband.

5.4.2 Deze FOSC is voorzien van 6 inlaat-/uitlaatpoorten. De inlaat-/uitlaatpoorten kunnen worden bepaald op basis van het aantal en de diameters van de glasvezelkabels die feitelijk moeten worden geïnstalleerd. Vervolgens moet het overeenkomstige aantal poortpluggen worden verwijderd.

5.4.3 Deze FOSC is geschikt voor respectievelijk de volgende diameters glasvezelkabels:

Poort A: geschikt voor glasvezelkabel met max. diameter ф16mm

Poort B: geschikt voor glasvezelkabel met max. diameter ф13mm

5.4.4 De overeenkomstige inlaat-/uitlaatpoorten moeten worden geselecteerd op basis van de daadwerkelijk geïnstalleerde glasvezelkabels. Wanneer de diameter van de glasvezelkabel kleiner is dan die van de inlaat-/uitlaatpoort, moet de afdichtingstape worden gebruikt om de diameter van de glasvezelkabel te vergroten, waarvan de omtrek kan worden gemeten met het overeenkomstige meetpapier (gemarkeerd met gat A, Gat B).

5.4.5 De ​​overeenkomstige afdekking van de ingangs-/uitgangsbuis kan met een schroevendraaier van binnen naar buiten enigszins worden uitgeslagen, afhankelijk van het aantal en de diameter van de vereiste glasvezelkabel.

5.4.6 Reserveer een versterkte kern met een lengte van 35 mm en snij de onnodige kernen af.

5.4.7 Zie tekening 4.

Belangrijke problemen:

1. Voordat de afdichtingstape wordt gebruikt voor het vergroten van de diameter van de glasvezelkabel, moet deze worden bekrast en worden gereinigd met een schuurdoek en ethylalcohol.
2. Snij de versterkte kern af met een speciale kniptang.

5.5

Stap vijf - Bevestig de versterkte kern en glasvezelkabel

5.5.1 Nadat u de bovenstaande stappen heeft voltooid, demonteert u de poortpluggen, de spaanplaat en de bevestigingsmoer van de versterkte kern. Zorg ervoor dat u controleert of de gestripte glasvezelkabel in de bevestigingspoorten past of niet. Als dit niet het geval is, moet de aanpassing op tijd worden uitgevoerd. Anders heeft dit invloed op de installatiekwaliteit.

5.5.2 Vezelkabelkarton vastzetten. Als de diameter van de glasvezelkabel klein is, vergroot deze dan met isolatietape.

5.5.3 Draai de moer van de versterkte kern vast met de speciale sleutel (plastic) en draai deze vervolgens opnieuw vast met de metalen sleutel (de metalen sleutel moet door de operator worden verstrekt).

5.5.4 Zie tekening 5

5.6.1 Volg de gebruikershandleiding van de fusielasmachine om vezels te splitsen.

Belangrijke kwestie: let op de draai en buiging van de vezel.

5.7 Stap zeven - Installeer een door warmte krimpbare beschermhoes en huisvezels

5.7.1 Wanneer het splitsen van de vezels is voltooid, moet de eerste vezelring aan de verste kant van FOST worden geplaatst. De resterende vezel moet worden opgerold, zodat een ring ontstaat met een diameter van niet minder dan 80 mm. plaats het vervolgens in FOST (Fiber Optic Splice Tray) samen met een door warmte krimpbare beschermhoes. (Bevestig eerst de door warmte krimpbare beschermhoes in de gleuf en vergroot vervolgens de diameter van de vezelring op de juiste manier.)

5.7.2 Zie tekening 6

Belangrijke kwestie: let op de draai en buiging van de vezel.

5.8 Stap Acht – Controleer alles uitgebreid

Om aan de technische vereisten te voldoen, moeten de volgende instructies worden gevolgd:

5.8.1 De vezels in de FOST worden op ordelijke wijze gesplitst en geïnstalleerd. De gebogen vezeldiameter voldoet aan de technische eisen.

5.8.2 De interne spanners zijn vastgedraaid.

5.8.3 De inlaat-/uitlaatpoorten zonder geïnstalleerde glasvezelkabels moeten worden afgesloten met de poortpluggen.

5.8.4 Controleer de hoeveelheid afdichtingstape binnen het juiste bereik.

5.8.5 De ​​afdichtingsfitting is netjes en soepel geïnstalleerd. Als dit niet het geval is, breng het dan waterpas met afdichtingstape.

5.8.6 Sluit het deksel van de afdichtingsfitting af

5.8.7 Zie tekening 7

5.9 Stap negen – Monteer de FOSC-behuizing en bevestig de FOSC

5.9.1 Plaats de FOSC-afdekking rechtstreeks op de FOSC-bodem.

5.9.2 Plaats de locatiebout van de FOSC en draai deze vast met de speciale sleutel.

5.9.3 Plaats de inlegplaten in de sleuf (één paar aan elke kant, één stuk met een gat met schroefdraad in het midden, het andere met een gat zonder schroefdraad in het midden). Draai de bouten van de inzetplaat vast met de speciale sleutel.

5.9.4 Als de FOSC bedoeld is voor toepassing in de lucht, plaats dan de ophanghaak aan één kant van de sluiting en draai vervolgens de bevestigingsbouten aan beide kanten vast. Draai anders de 4 bevestigingsbouten respectievelijk op de vier hoeken vast.

5.9.5 Zie tekening 8

Belangrijke kwesties:

• reinig de behuizing en let op de bovenstaande volgorde.

5.10 Stap tien: FOSC repareren.

5.10.1 Bevestiging van de FOSC en draai de bouten vast in de volgorde volgens tekening 9.

Belangrijke kwesties: Na vijf minuten opnieuw vastdraaien
