Nieuw ontworpen MPO-patchpaneel en rackmontage met hoge dichtheid | MPO-kabelassemblages | Voor glasvezelnetwerkoplossing
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | DF/OEM/Nuetral |
| Certificering: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modelnummer: | Nieuw ontworpen MPO-patchpaneel en rackmontage met hoge dichtheid | MPO-kabelassemblages | Voor glas |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | Bespreekbaar |
|---|---|
| Prijs: | negotiable denpend on QTY |
| Verpakking Details: | Blisterdoos + doos |
| Levertijd: | 5 tot 9 werkdagen, afhankelijk van de hoeveelheid |
| Betalingscondities: | Western Union,T/T,MoneyGram/Paypal |
| Levering vermogen: | 1000 stks/dag |
|
Gedetailleerde informatie |
|||
| Productnaam: | Nieuw ontworpen MPO-patchpaneel en rackmontage met hoge dichtheid | MPO-kabelassemblages | Voor glas | Het Type van Beëindigengezicht: | UPC en APC; PC en APC |
|---|---|---|---|
| Vezeltype: | SM(G652、G655、G657);MM(OM1-OM5) | Kabeldiameter: | 2.0、3.0 of op maat (simplex/duplex) |
| Invoegverlies: | ≤ 0,3 dB | Retourverlies: | UPC SM≥50dB, APC SM≥ 60 dB, PC MM ≥ 35 dB |
| Herhaalbaarheid: | ≤ 0,1 | Golflengte: | SM:1310/1550MM:850/1300 |
| Bedrijfstemperatuur: | -20℃~70℃ | Opslagtemperatuur: | -40 ℃ ~ 80 ℃ |
| Buitenste mantelmateriaal: | PVC、LSZH | Buigradius (statisch/dynamisch): | 10D/20D |
| Lengte: | Aangepast | Vezel merk: | Corning, YOFC, OFS, Draka |
| Markeren: | Hoge dichtheid MPO patch panel,rack mount MPO-kabelsamenstellingen,MPO-oplossing voor glasvezelnetwerken |
||
Productomschrijving

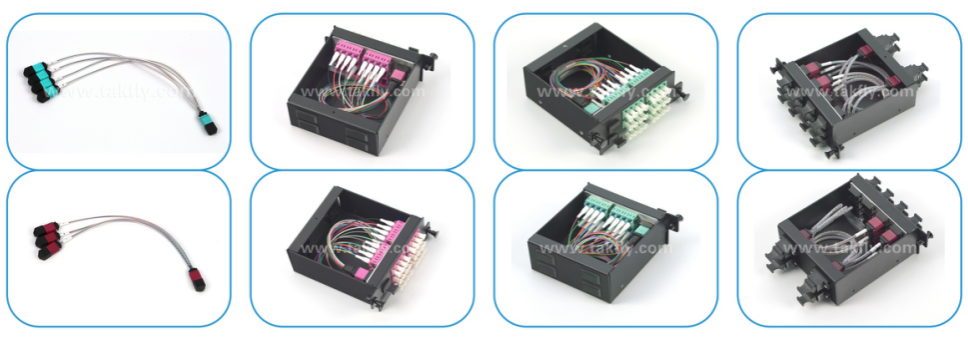

Hoge dichtheid MPO patch panel en rack mount
Nieuw ontworpen 1U-19 inch MPO/MTP high-density rack-mount fiber patch panel ontworpen voor grote datacenter toepassingen, MDF installaties, IDF bedradingsgebieden, optische vezel backbone verbindingen,Beheer van de distributie-eenheid voor vezels, en andere hoogdichte geïntegreerde vezelomgevingen.
Dit 1U 19-inch MPO/MTP-patchpaneel biedt plaats aan 4 vooraf aangesloten cassette-modules, met een maximale capaciteit van 1152 kernen voor MPO-interface of 96 kernen voor LC-interface.Elke onafhankelijke vooraf beëindigde module doos wordt geplaatst in de optische glasvezel distributie frame te voltooien volledige patch panel assemblage.
Toepassingen
- Dichte bedradingssystemen voor glasvezelcommunicatie tussen gebouwen
- Optische verbindingsinterconnectie in optisch actieve apparatuur voor LAN-kabels
- Telecommunicatiebasisstations
- Ruimtes voor datacenters in industriële gebieden
- Datacentrumruimtes in commerciële gebouwen
- CATV-systemen
- LAN-netwerken
- WAN-netwerken
- FTTX-uitvoeringen
Belangrijkste kenmerken
- Geïnstalleerd in 19 inch rekkasten voor gecentraliseerd beheer van cassette-modules
- 1U-ontwerp met hoge dichtheid met capaciteit voor 1152 vezels (MPO) of 96 vezels (LC)
- Invoerpoort beschikbaar op het voor- of achterpaneel, uitvoerpoort op het voorpaneel
- Mannelijke of vrouwelijke MPO/MTP-aansluitingen beschikbaar met nauwkeurige PIN- en adapterpositionering
- Modulair ontwerp met een aansluitbare vergrendelingsstructuur en duidelijke lijnreeksidentificatie
- Materiaal van aluminiumlegering van hoge kwaliteit met elektrostatisch coatingoppervlak
- Compacte, lichtgewicht, slagvast, vlamvertragend en corrosiebestendige constructie
Configuratieschema's
Model A1 Configuratie
| LGX-cassettecapaciteit | LGX | Totale capaciteit | Type aansluiting | Grootte | Toepassing |
|---|---|---|---|---|---|
| R: 72F MPO × 4 stuks T: 24F MPO × 12 stuks = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 A1 LGX-cassette verbindt zich met 12 C3 LGX-cassettes |
Configuratie van model A2
| LGX-cassettecapaciteit | LGX | Totale capaciteit | Type aansluiting | Grootte | Toepassing |
|---|---|---|---|---|---|
| R: 72F MPO × 4 stuks T: 48F MPO × 6 stuks = 288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 A2 LGX-cassette verbindt zich met 3 C1 LGX-cassettes |
Model B1 configuratie
| LGX-cassettecapaciteit | LGX | Totale capaciteit | Type aansluiting | Grootte | Toepassing |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 stuks + 24F MPO × 1 stuks = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Verbindt zich met 400G-transmissieapparaten en C3 LGX-cassettes |
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Vlakken | SM (G652, G655, G657); MM (OM1-OM5) |
| Verbinding | Man/vrouw MPO/MTP, LC |
| Kabeldiameter | Mini Ronde: Max 4,5 mm; Ribbon: Max 3,0 × 5,0 mm; 0,9/0.6 |
| Invoegingsverlies | Standaard: ≤0,35/0,7 dB; laag verlies: ≤0,2/0,35 dB; LC: ≤0,3 dB |
| Terugkeerverlies | APC SM: 60 dB; PC MM: 20 dB; UPC SM: 40 dB |
| Testgolflengte | SM: 1310/1550nm; MM: 850/1300nm |
| Afmetingen | Modulebox: 93×100×39 mm; machinehoes: 482×200×44,2 mm |
| Materiaal | Aluminium |
Verpakkingsinformatie
| Gewicht | Grootte van de binnenkast | Buitenste doos afmetingen | Gewicht per doos |
|---|---|---|---|
| 1.5 kg | 500 × 280 × 80 mm | 510 × 300 × 420 mm | 11 kg |
Waarom kiezen voor TAKFLY?
Professionele productie
- 26+ jaar ervaring in de productie van glasvezelproducten
- 450+ montagearbeiders met 3+ jaar ervaring
- 10+ O&O-ingenieurs
- 16 Duitsland ingevoerde spuitmachines en productielijnen
- 30+ testmachines, met inbegrip van OTDR-, 3D-, VFL-, IL&RL-testinstrumenten
- OEM-branding beschikbaar
- Deelname aan wereldwijde tentoonstellingen
Kwaliteitscontrole
- Inspectie van de invoer van grondstoffen
- Volledige inspectie na elk productieproces
- Kwaliteitscontroles bij halve productie
- Inspectie van het eindproduct vóór verpakking
- Plaatscontroles voorafgaand aan verzending
Aflevering
- Monsters: 1-3 werkdagen
- Massaproductie: 3-7 werkdagen
- Flexible verpakkingsmogelijkheden
Vaak gestelde vragen
V1: Hoe kan ik uw catalogus en prijslijst krijgen?
A1: Gelieve uw e-mail of contactgegevens te verstrekken via onze website om onze catalogus en prijslijst te ontvangen.
Q2: Kan ik de prijzen onderhandelen?
A2: Ja, wij bieden kortingen voor meerdere containerladingen van gemengde goederen.
V3: Hoeveel zijn de verzendkosten?
A3: De verzendkosten zijn afhankelijk van de grootte en de verzendmethode.
Q4: Kan ik uw fabriek bezoeken?
A4: Ja, onze fabriek is gevestigd in Shenzhen, China. Neem contact met ons op om een afspraak te maken.
V5: Wat als er kwaliteitsproblemen zijn met de goederen?
A5: Als er kwaliteitsproblemen ontstaan, kunt u foto's verstrekken voor onze QC-afdeling om te analyseren en op te lossen.
Als u geïnteresseerd bent in onze producten of vragen heeft, neem dan op elk moment contact met ons op!
