Nieuw ontworpen MPO High Density Patch Panel en Rack Mount van klein formaat, lichtgewicht, botstendend
Productdetails:
| Place of Origin: | Guangdong, SHENZHEN |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Gedetailleerde informatie |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Markeren: | MPO-patchpaneel op de rack,Hoge dichtheid MPO patch panel,Lichte MPO patch panel |
||
Productomschrijving
Beschrijving:

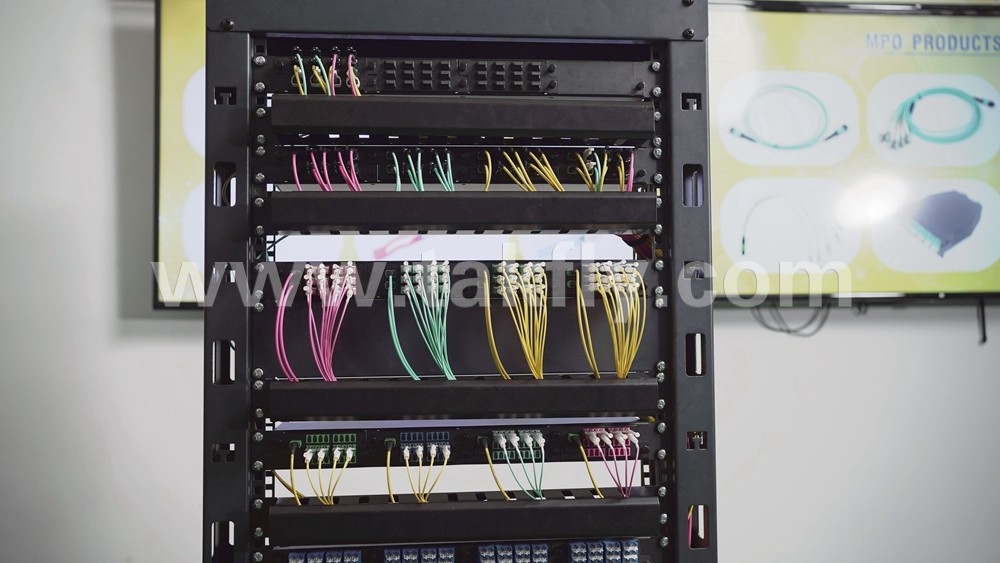

1U-19InchMPO/MTPHigh-Density-rack-mount-fiber patch panelis ontworpen voor grote datacenterruimtes: MDF-toepassing, IDF-bedrading gebied optische glasvezel backbone verbinding, het beheer van de glasvezel distributie-eenheid,en andere de hoogdichte geïntegreerde glasvezel omgevingHet is geïnstalleerd in 19 inch rekken en kasten.

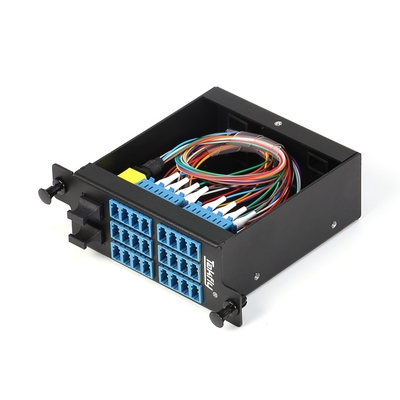

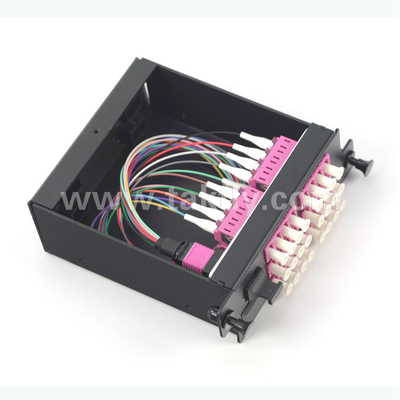

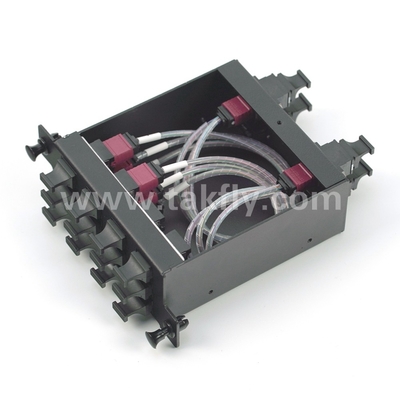

1U 19 inch MPO/MTP Patch Panel kan 4 vooraf aangesloten cassette-modules laden en de maximale beheerscapaciteit is 1152 cores voor MPO-interface of 96 cores voor LC-interface.Elke onafhankelijke vooraf beëindigde module box wordt geplaatst in de optische glasvezel distributie frame, om het volledige patchpaneel te voltooien.
Kenmerken:
uGeïnstalleerd in 19 inch rack-mount en kast, toepassing voor cassette modules gecentraliseerd beheer.
u1U hoogdichtheidscapaciteit 1152 vezels voor MPO-interface en 96 vezels voor LC-interface.
uDe ingangspoort kan op het voorpaneel of op de achterkant worden gebruikt, en de uitgangspoort is op het voorpaneel.
uEr zijn mannelijke of vrouwelijke MPO/MTP-connectoren beschikbaar.
uModulair ontwerp, plug-in vergrendelingsstructuur, de vezels hebben een duidelijke lijnreeksidentificatie, gemakkelijk te testen, te installeren, te verwijderen en de paring aan te passen.
uNieuw aluminium legeringsmateriaal van hoge kwaliteit, stevig en duurzaam, elektrostatisch coating oppervlak na een strikt productieproces
uDe cassette module en het patch paneel zijn klein, lichtgewicht, slagbestendige, hogedrukbestendige, vlamvertrager, corrosiebestendige, robuuste structuur om de interne glasvezel te beschermen,ultra-hoge afdichtingsprestaties om het stofbestendig te maken, innovatief ontwerp voor geavanceerde netwerkapparatuur.
Toepassingen:
ØOptische glasvezelcommunicatiedichte bedradingsysteem tussen gebouwen.
ØOptische verbindingsinterconnectie in optisch actieve apparatuur voor LAN-kabels.
ØTelecommunicatie basisstation.
ØDatacentrum van het industrieterrein.
ØDatacentrum van het commerciële gebouw.
ØCATV-apparatuur
ØLAN
ØWAN
ØFTTX
CopfiguratieSchemie:
1.
2.
|
Model |
LGX Cassettecapaciteit |
LGX |
Totale capaciteit |
Type aansluiting |
Grootte |
Toepassing |
|
|
A2 |
R |
72F MPO*4 stuks |
4 |
1152F |
MPO*10*4 |
1U |
1 stuks A2 LGX cassette verbinden met 3 stuks C1 LGX cassette, volledige set A2 verbinden met 3 volledige sets C1 |
|
T |
48FMPO*6 stuks=288F |
||||||
|
C1 |
R |
48F MPO*2 stuks |
4 |
384F |
MPO*10*4 |
1U |
1 stuks C1 LGX cassette aansluiten met4 PC's D2 LGX cassettes, complete set C1 aansluiten met4 volledige verzamelingen D2 |
|
T |
12F MPO*8 stuks=96F |
||||||
|
D2 |
R |
12F MPO*2 stuks |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, verbinding met het eindtoestel via LC-patchcord |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Model |
LGX Cassettecapaciteit |
LGX |
Totale capaciteit |
Type aansluiting |
Grootte |
Toepassing |
|
|
B1 |
R |
72F MPO*1 stuks |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO verbind met het 400G-transmissieapparaat via MPO-patchkabel, T:24F MPO kan verbinding maken met C3 LGX Cassette |
|
T |
16F MPO*3 stuks 24F MPO*1 stuks=72F |
||||||
|
BG1 |
R |
72F MPO*2 stuks |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G speciale cassette |
|
T |
16F MPO*9 stuks=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, verbinding met de eindapparatuur via LC-patchcord |
|
T |
24F LC |
LC*24*4 |
|||||
Productparameters:
|
Fibre-type |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Verbinding |
Man ((naald), Vrouw |
LC |
|
|
MPO/MTP |
|||
|
Kabeldiameter(mm) |
Mini-ronde kabel: max 4,5 mm Bandkabel: Max3.0*5.0mm |
0.9/0.6 |
|
|
Invoegverlies (dB) |
Standaard:≤0.35/0.7 (TypischMaximaal Lage verliezen:≤0.2/0.35 (TypischMaximaal |
≤ 0.3 |
|
|
Verlies van rendement (min) |
APC SM: 60 dB |
PC MM: 20 dB |
UPC SM: 40 dB APC SM: 60 dB PC MM: 25 dB |
|
Testgolflengte (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
Herhaalbaarheid |
≤ 0,1 dB |
||
|
Duurzaamheid |
≤ 0,2 dB |
||
|
Uitwisselbaarheid |
≤ 0,2 dB |
||
|
Buigradius(Dynamisch/statisch) |
20/10 |
||
|
Naam van het product |
Modulendoos |
Machinekast |
|
|
Grootte ((L*W*H) |
93*100*39 |
482*200*44,2 mm |
|
|
Materiaal |
Eenlichtstof |
||
Verpakking:
|
Gewicht |
Grootte van de binnenkast |
Afmetingen van de buitenste doos(5 stuks/doos) |
Gewicht per doos(kg) |
|
1.5 kg |
500*280*80mm |
510*300*420 mm |
11 |
