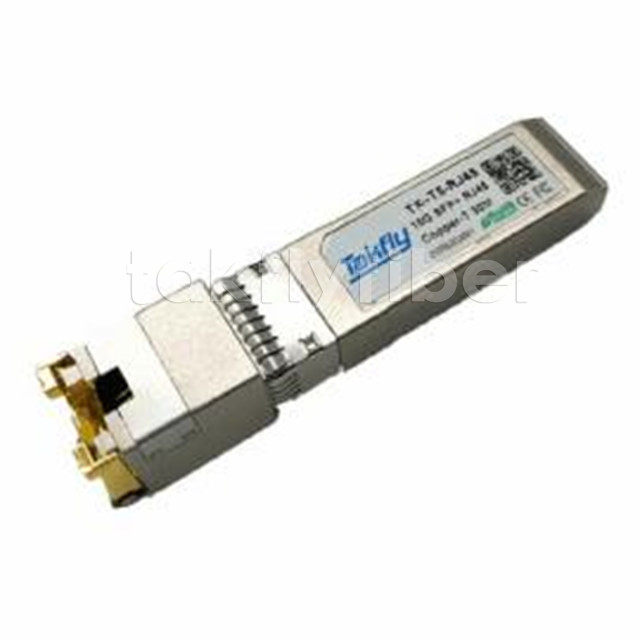

10GBASE-T SFP+ kopertransceiver Compact RJ-45 connector assemblage
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TK-T5-RJ45 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Model nr.: | Vezel Optische Schakelaar | Atoragetemperatuur: | -40°C~85℃ |
|---|---|---|---|
| Bedrading Apparaten: | ODF | Kleur: | Aanpassing |
| Gratis monster: | - Ja, dat klopt. | Verbinding Buitentijd: | 3.0mm, 2.0mm, 0.9mm |
| Kleur van de behuizing: | Blauw, Groen, Beige | Transmissiemiddel: | Eenmodus/mulitmodus |
| kenmerk: | Waterdicht | Materiaal: | Plastic |
| Uitwisselbaarheid: | ≤ 0,2 dB | Vezelmodus: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Haven: | Fiber hub box van Ningbo Port | Modelnaam: | Optische vezelconnector |
| Gewicht: | 2 kg | Herhaalbaarheid: | ≤ 0,2 dB |
| Fiberdiameter: | 125μm | Verzameltype: | Mechanische apparatuur |
| Verbindingsmodule: | 3.0 mm | Verbindingskabel Od: | 0.9mm,2.0mm, 3.0mm |
| Duurzaamheid: | ≥ 1000 keer | Productiecapaciteit: | 700000 stuks/maand |
| Poliertype: | UPC, APC | Füllstof: | optisch siliconenvet |
| Uithoudendheid: | 500 cycli | Werktemperatuur: | -40°C tot +85°C |
| Het Verlies van de schakelaarterugkeer: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Zoute nevel: | 500H |
| Installatietijd: | Binnen 60s (geen vezel snijden) | Pakket: | SMD, QFN-20, NRF24L01, polyzak, glasvezel |
| Type: | Spanningsregelaar,Logische IC's,transceiver module,Een modus enkelvezel tweerichtings transmissie,Dr | D/C: | Het nieuwste, NIEUW, 2013+,1234,RF-transceiver- en ontvangermodule |
| Afstand: | 20km, 300m, 3km | Toepassing: | Telecommunicatie, Alarm, Computer, Video monitor systeem, 1X glasvezel kanaal |
| Werktemperatuur: | Standaard, -40 °C tot 85 °C, -10 °C tot 70 °C | Waallengte: | 1310nm/1550nm,850nm,1490nm/1310nm,1310nm 1270nm |
| Naam van het product: | EPON OLT PX20+,433 MHz uart Transceiver Module,1.25g BIDI SFP optische module, SFP+ Transceiver,1.25 | Garantie: | 365 dagen, 3 jaar, 1 jaar |
| Voedingsspanning: | 1.9-3,6V,0~110,2.7 V ~ 5.5 V,Gemeenschappelijk | Certificering: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Verzending door:: | DHL\UPS\Fedex\EMS\HK Post | Skypen: | Michelle_fang, Chaizhiquan91, Thomas65339 |
| Stroomvoorziening: | 3.3V | Gegevensoverdracht: | 155M, 10G |
| Spanning: | 1.9~3.6V, standaard | Bron: | FP,VCSEL/PIN |
| Dissipatiemacht: | 0.1w,W | Voorwaarde: | Nieuw, 100% origineel nieuw. |
| Markeren: | 10GBASE-T SFP+ kopertransceiver,RJ-45 connector SFP+ kopertransceiver |
||
Productomschrijving
Kenmerken
Ondersteuning 10Gbasis- T / 5Gbasis-T / 2.5Gbasis-T / 1000basis-T.- SFP-voetstuk met warm aansluitbaar aansluitingRint
- Compact RJ-45-aansluiting
- RoHS-conform en loodvrij
- Alleenstaande +3.3V vermogen aanbod
- 10 Gigabit Ethernet Ik ben klaar. Katten 6a. kabel
- Omgeving Werken temperatuur: 0°C naar +65°C
Beschrijving
SFP+-10GBASE-T koper klein Formulier Insteekbaar (SFP) transceiverVers zijn op basis van de SFP Meerdere Bron
Overeenkomst (MSA)).Zij zijn verenigbaar met De 10Gbasis- T / 5Gbasis-T / 2.5Gbasis-T / 1000basis-T normen zoals aangegeven in IEEE Geslachtsziekten802.3. SFP+-10GBASE-T Gebruik De SFP's RX_Lossen pin voor verbinding Indicatie. Als trekken Opwaarts SFPHet is...
TX_Niet-geïntegreerd pin, PHY IC zijn opnieuw instellen
Kabel
|
Standaard |
Kabel |
Bereik |
Gasheer Haven |
|
10Gbasis-T. |
CAT6A |
30 m |
XFI |
|
5Gbasis-T/2.5Gbasis-T |
CAT5E |
50 meter |
5GBase- R/2.5GBase - X. |
|
1000 Aas-T. |
CAT5E |
100 meter |
1000 Aas-Valuta |
SFP tot Hostconnector PinnetjeUit.
|
Pinnetje
|
Symbool
|
Naam/beschrijving
|
Referentie.
|
|
1 |
VEET
|
Ground van de zender (gemeenschappelijk OntvangerGround)
|
1 |
|
2 |
Verwijder
|
Transmitter Het is mijn schuld. Niet ondersteund.
|
|
|
3 |
TDIS
|
Transmitter Afzetten. Laseruitgang dopgetrokken hoog of open.
|
2 |
|
4 |
MOD_DEF(2)
|
Module Definitie2. Gegevens lijn voor Reeks Identificatie.
|
3 |
|
5 |
MOD_DEF(1)
|
Module Definitie 1. De klok lijn voor Reeks Identificatie.
|
3 |
|
6 |
MOD_DEF(0)
|
Module Definitie 0 Grounded binnen de De module.
|
3 |
|
7 |
Het percentage Selecteer |
Geen verbinding. vereist |
|
|
8 |
Lossen |
Hoog geeft aan - Nee. verbonden. laag geeft aan LiIk ben bang. |
4 |
|
9 |
VERER |
OntvangerGround (Gewoon bij Transmitter Ground) |
1 |
|
10 |
VERER |
Receptorgrond (Gewoon bij Transmitter Ground) |
1 |
|
11 |
VERER |
Receptorgrond (Gewoon bij Transmitter Ground) |
1 |
|
12 |
RD- |
Ontvanger Inverted Data uit. AC gekoppeld |
|
|
13 |
RD+ |
Ontvanger niet-omgekeerd DATA uit. AC gekoppeld |
|
|
14 |
VERER |
Receptorgrond (Gewoon bij Transmitter Ground) |
1 |
|
15 |
VCCR |
Ontvanger Stroomvoorziening |
|
|
16 |
VCCT |
Verzendervermogen Aanbod |
|
|
17 |
VEET |
Ground van de zender (Gewoon bij Ontvanger Ground) |
1 |
|
18 |
TD+ |
Niet-omgekeerde zender DATA in. AC-koppelingDe behandeling van |
|
|
19 |
TD- |
Transmitter Inverted DATA binnen. AC gekoppeld. |
|
|
20 |
VEET |
Ground van de zender (Gewoon bij Ontvanger Ground) |
1 |
Notities:
1. Circuit grond is verbonden met onderstel grond
2. PHY gehandicapt op TDIS > 2.0V of open, geactiveerd op TDIS < 0.8V
3. Dat zou moeten. zijn getrokken Opwaarts met 4.7k - 10k Ohm op gastheer bord naar a. Spanning tussen 2.0V en 3.6 V. MOD_DEF(0) trekkenlijn laag tot aangeven MoDule is verstopt Kom binnen.
4. LVTTL verenigbaar met a. maximaal Spanning van2.5V.
Figuur 1Diagram van gastheer - Het is goed.nectorblok pin cijfers en namen
+3,3V Volt Elektrische apparatuur Inladenvervorming
De SFP+-10GBASE-T heeft een Invoer Spanning bereik van3.3 V +/- Vijf procent.De 4V maximaal Spanning is - Nee. toegestaan voorcontinue werking.
|
+3.3Volts Elektrische apparatuur KrachtInterface |
||||||
|
Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Opmerkingen/voorwaarden |
|
Aanbod Stroom |
Is |
|
700 |
900 |
mA |
3.0W max. vermogen Ik ben klaar. vol Spanningsbereik en temperatuur. Zie voorzichtigheid notitie hieronder |
|
Inlaatspanning |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Verwijst naar GND |
|
Maximale spanning |
Vmax |
|
|
4 |
V |
|
|
Overspanningsstroom |
Uitstorting |
|
TBD |
|
mA |
Geil. Plug boven stabiel staat stroom. Zie voorzichtigheid notitie hieronder |
Voorzichtigheid: Het energieverbruik en de overspanningsstroom zijn: hoger dan De gespecificeerd waarden in De SFP MSA
Signalen voor lage snelheid
MOD_DEF( 1) (SCL) en MOD_DEF(2) (SDA), zijn open afvoer CMOS signalen (Zie ook sectie VII., "Seriecommunicatie Protocol").Beide. MOD_DEF( 1)en MOD_DEF(2) moet zijn getrokken Opwaarts naar gastheer_Vcc
|
Signalen voor lage snelheid. Elektronisch karakter- Het is |
|||||
|
Parameter |
Symbool |
Min. |
Maximaal |
Eenheid |
Opmerkingen/voorwaarden |
|
SFP-uitvoer Geringe |
VOL |
0 |
0.5 |
V |
4.7k naar 10k trekken-Opwaarts naar gastheer_Vcc, gemeten bij gastheerzijde van connector |
|
SFP-uitvoer HIGH |
VOH |
gastheer_Vcc-Nee.5 |
gastheer_Vcc + 0.3 |
V |
4.7k naar 10k trekken-Opwaarts naar gastheer_Vcc, gemeten bij gastheerzijde van connector |
|
SFP Invoer Geringe |
VIL |
0 |
0.8 |
V |
4.7k naar 10k trekken-Opwaarts naar Vcc, gemeten bij SFP zijkant van verbindingof |
|
SFP Invoer HIGH |
HIV |
2 |
Vcc + 0.3 |
V |
4.7k naar 10k trekken-Opwaarts naar Vcc, gemeten bij SFP zijkant van verbindingof |
Elektrische hogesnelheid Interface
Alle hoge snelheidssignalen zijn AC-c.geopend intern.
|
Hoge snelheid Elektrische apparatuur Interface-transmissie Lijn-SFP |
||||||
|
Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Opmerkingen/voorwaarden |
|
Lijn Frequentie |
fL |
|
125 |
|
MHz |
5-niveau codering, per IEEE 802.3 |
|
Tx-uitgang Impedantie |
Zout, TX. |
|
100 |
|
Ohm. |
Differentieel, voor iedereen frequenties tussen 1MHz en 125MHz
|
|
Rx Invoer Impedantie |
Zin, RX. |
|
100 |
|
Ohm. |
Differentieel, voor iedereen frequenties tussen 1MHz en 125MHz |
|
Eénkant gegevens Invoer schommel |
Vinsing |
250 |
|
1200 |
mV |
Alleenstaande voltooid |
|
Eénkant gegevens uitgang schommel |
Voutsing |
350 |
|
800 |
mV |
Alleenstaande voltooid |
|
Tijdstip van opkomst/val |
Tr,T f |
|
175 |
|
Psec |
20% tot 80% |
|
Tk Invoer Impedantie |
Zin |
|
50 |
|
Ohm. |
Alleenstaande voltooid |
|
Rx Uitgang Impedantie |
Zout |
|
50 |
|
Ohm. |
Alleenstaande voltooid |
Algemene specificaties
|
Algemeen |
||||||
|
Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Opmerkingen/voorwaarden |
|
Gegevens Het percentage |
BR |
1 |
|
10 |
GB/sec |
IEEE 802.3 compatibel. Zie Notities 1,2 Elav |
Notities:
1. De klok tolerantie is +/- 50 ppm
Milieuspecificaties
Automatische crossover-detectie is mogelijkDe behandeling van Externe crossoverkabel is - Nee. vereist
|
Milieu Specificaties |
||||||
|
Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Opmerkingen/voorwaarden |
|
Werktemperatuur |
Hoogte |
0 |
|
65 |
°C |
Temperatuur van de koffer |
|
Bergingstemperatuur |
- Het is... |
-40 |
|
85 |
°C |
Omgeving temperatuur |
Seriecommunicatie Protokol
Alle WINTOP SFP's ondersteunen de seriële communicatie met twee draden Protocol beschreven in De SFP MSA. Dee SFP's Gebruik een MCU,kan zijn Toegang met Adres van Een- Ik ben er niet.
|
Reeks Bus Timing, Req.Verplaatsingen |
||||||
|
Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Opmerkingen/voorwaarden |
|
Ik...2C De klok Het percentage |
|
0 |
|
200,00 0 |
Hz |
|
Mechanische specificaties (eenheid: mm)
