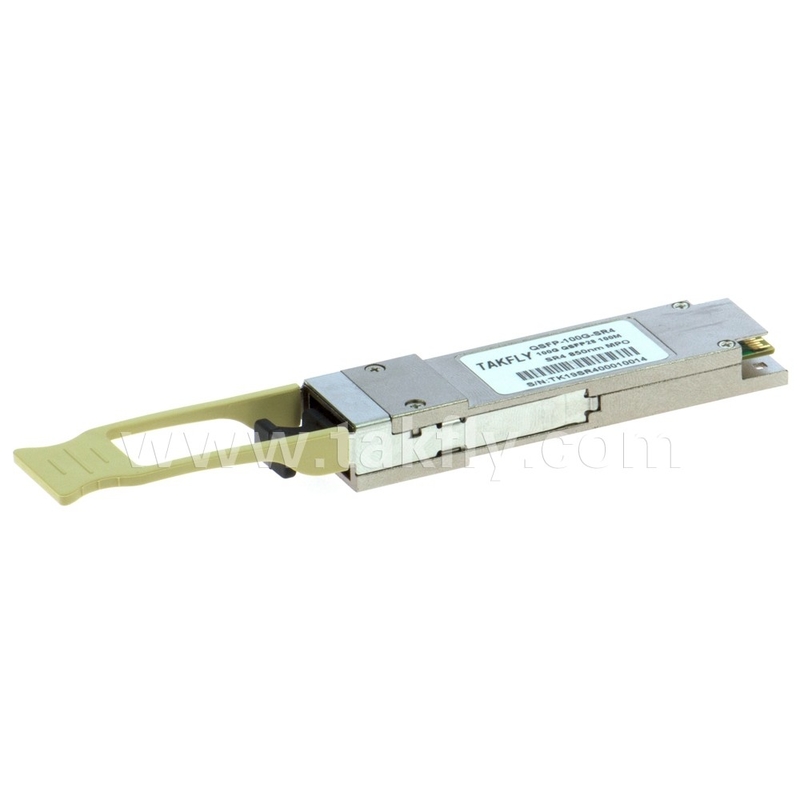

100 Gbps QSFP28 SR4 850nm 100m MPO met DDM-transceiver Tot 27.952 Gbps Gegevenssnelheid per kanaal
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TKQS28-100G-SR4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Verhouding: | 50/50 | Centrale golflengte: | 1450nm |
|---|---|---|---|
| verlies van invoeging: | ≤ 0,3 dB | Pakketgewicht: | 10G |
| Pakkettype: | Kabel met een diameter van 2 mm | Wavelegth: | 1310 nm |
| Asuitlijning: | Langzame as of Snelle as | Golflengtebereik: | 1310nm, 1550nm |
| Toepassing: | Optische communicatiesystemen | Splitsersverhouding: | 98/2 |
| Bergingstemperatuur: | -40°C tot +85°C | Poortnummer: | 1X2 |
| Lange vezels: | 1 m | Zuivel: | PM Corning 980nm glasvezel |
| Vermogen om met energie om te gaan: | Hoge macht | ||
| Markeren: | 100M QSFP28 SR4 Transceiver,100 Gbps QSFP28 SR4 Transceiver,850nm QSFP28 SR4 Transceiver |
||
Productomschrijving
- TKQS28-100G-SR4zijn ontworpen voor gebruik in 100 gigabit per seconde links boven multimode vezels. Ze voldoen aan de QSFP28 MSA en IEEE 802.3bm
- Het optische zendergedeelte van de zendontvanger bevat een 4-kanaals VCSEL (verticale holte Oppervlakte-emitting laser) array, een 4-kanaals ingangsbuffer en laserdriver, diagnostische monitoren, controle en biasblokken. Voor modulebesturing bevat de besturingsinterface een seriële interface met twee draads van klok- en gegevenssignalen. Diagnostische monitoren voor VCSEL BIAS, moduletemperatuur,TOptisch vermogen,,Ontvangen optische stroom- en voedingsspanning worden geïmplementeerd en de resultaten zijn beschikbaar via de TWS -interface. Alarm- en waarschuwingsdrempels worden vastgesteld voor de bewaakte attributen. Vlaggen worden ingesteld en onderbroken gegenereerd wanneer de attributen buiten de drempels liggen. Vlaggen worden ook ingesteld en onderbroken gegenereerd voor verlies van ingangssignaal (LOS) en zenderfoutomstandigheden. Alle vlaggen worden vastgelegd en blijven ingesteld, zelfs als de voorwaarde die de vergrendeling initiatief maakt en de werking wordt hervat. Alle onderbrekingen kunnen worden gemaskeerd en vlaggen worden gereset door het juiste vlagregister te lezen. De optische uitgang zal in het verlies van het ingangssignaal worden uitgeschakeld, tenzij squelch is uitgeschakeld. Foutdetectie of kanaaldeactivering via de TWS -interface zal het kanaal uitschakelen. Status, alarm/waarschuwing en foutinformatie zijn beschikbaar via de TWS -interface.
- Het optische ontvangergedeelte van de zendontvanger bevat een 4-kanaals pin-fotodiode array, een 4-kanaals TIA-array, een 4-kanaals uitgangsbuffer, diagnostische monitoren en controle- en biasblokken. Diagnostische monitoren voor optisch invoervermogen worden geïmplementeerd en de resultaten zijn beschikbaar via de TWS -interface. Alarm- en waarschuwingsdrempels worden vastgesteld voor de bewaakte attributen. Vlaggen worden ingesteld en onderbroken gegenereerd wanneer de attributen buiten de drempels liggen. Vlaggen worden ook ingesteld en onderbroken gegenereerd voor verlies van optisch ingangssignaal (LOS). Alle vlaggen zijn vastgelegd en blijven ingesteld, zelfs als de voorwaarde die de vlag initiatief maakt en de bediening wordt hervat. Alle onderbrekingen kunnen worden gemaskeerd en vlaggen worden gereset bij het lezen van het juiste vlagregister. De elektrische uitgang zal uitkruipen voor verlies van ingangssignaal (tenzij squelch is uitgeschakeld) en kanaal de-activering door TWS-interface. Status- en alarm-/waarschuwingsinformatie zijn beschikbaar via de TWS -interface.
Functies
OTot 27.952 GBPS -gegevenssnelheid per kanaal
OMaximale linklengte van 100m links op OM3 multimode vezel
OHoge betrouwbaarheid 850 nm VCSEL -technologie
OElektrisch hot-pluggable
ODigitale diagnostische SFF-8436-conform
OCompliant met QSFP28 MSA
OCase bedrijfstemperatuurbereik: 0°C tot 70°C
OPower Dissipation <2,5 W
Toepassingen
ODatacenter
OInfiniband QDR
OVezelkanaal
Standaard
OCompliant bij IEEE 802.3 BM
OCompliant bij SFF-8436
ORohs compliant.
Absoluut Maximaal Beoordeling
|
Parameter |
Symbool |
Min. |
Typ. |
Max. |
Eenheid |
Opmerking |
|
Opslagtemperatuur |
TS |
-40 |
- |
85 |
ºC |
|
|
Relatieve vochtigheid |
Rh |
5 |
- |
95 |
Reken |
|
|
Voedingsspanning |
VCC |
-0.3 |
- |
4 |
V |
|
|
Signaalinvoerspanning |
|
VCC-0.3 |
- |
VCC+0.3 |
V |
|
Aanbevolen bedrijfsomstandigheden
|
Parameter |
Symbool |
Min. |
Typ. |
Max. |
Eenheid |
Opmerking |
|
Case -bedrijfstemperatuur |
Tas |
0 |
- |
70 |
ºC |
Zonder luchtstroom |
|
Voedingsspanning |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Stroomvoorziening stroom |
ICC |
- |
|
750 |
ma |
|
|
Gegevenssnelheid |
BR |
|
25.78125 |
|
GBPS |
Elk kanaal |
|
Transmissieafstand |
TD |
|
- |
100 |
M |
OM3 MMF |
Elektrische specificaties
|
Parameter |
Symbool |
Min |
Typen |
Maximaal |
Eenheid |
Note |
|
Voedingsspanning |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Leveringsstroom |
ICC |
|
|
750 |
ma |
|
|
Zender |
||||||
|
Differentiële impedantie invoeren |
Rin |
|
100 |
|
Ω |
1 |
|
Differentiële gegevensinvoer swing |
Vin, PP |
180 |
|
1000 |
MV |
|
|
Enkele eindige ingangsspanningstolerantie |
Vint |
-0.3 |
|
4.0 |
V |
|
|
Ontvanger |
||||||
|
Differentiële gegevensuitvoerschommeling |
Vout, PP |
300 |
|
850 |
MV |
2 |
|
Uitgangsspanning met één einde |
|
-0.3 |
|
4.0 |
V |
|
Aantekeningen:
1.Rechtstreeks aangesloten op TX -gegevensinvoerpennen. Daarna AC gekoppeld.
2.In 100Ω ohm differentiële beëindiging.
Optische kenmerken
|
Parameter |
Symbool |
Min |
Typen |
Maximaal |
Eenheid |
Note |
|
Zender |
||||||
|
Middengolflengte |
λ0 |
840 |
|
860 |
nm |
|
|
Gemiddeld lanceervermogen elke rijstrook |
|
-8.4 |
|
2.4 |
DBM |
|
|
Spectrale breedte (RMS) |
σ |
|
|
0,6 |
nm |
|
|
Optische uitstervingsverhouding |
Eh |
2 |
|
|
db |
|
|
Zender en dispersieboete elke rijstrook |
TDP |
|
|
4.3 |
db |
|
|
Optische rendementsverlies tolerantie |
Orl |
|
|
12 |
db |
|
|
Uitvoeroogmasker |
Compliant met IEEE 802.3bm |
|
||||
|
Ontvanger |
||||||
|
Ontvanger golflengte |
λin |
840 |
|
860 |
nm |
|
|
RX -gevoeligheid per baan |
Rsens |
|
|
-10.3 |
DBM |
1 |
|
Invoer verzadigingsvermogen (overbelasting) |
Psat |
2.4 |
|
|
DBM |
|
|
Ontvangersreflectie |
RR |
|
|
-12 |
db |
|
Aantekeningen:
1.Gemeten met een PRB's 231-1 testpatroon, @25,78 gb/s, ber <10-12.
Pin -toewijzing
Afbeelding 1 --- Pin uit het connectorblok op hostbord
|
Pin |
Symbool |
Naam/beschrijving |
Note |
|
1 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
2 |
Tx2n |
Zender omgekeerde gegevensinvoer |
|
|
3 |
Tx2p |
Zender niet-omgekeerde gegevensuitvoer |
|
|
4 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
5 |
Tx4n |
Zender omgekeerde gegevensinvoer |
|
|
6 |
Tx4p |
Zender niet-omgekeerde gegevensuitvoer |
|
|
7 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
8 |
Modsell |
Module Selecteer |
|
|
9 |
Resetl |
Module gereset |
|
|
10 |
VCCRX |
3.3V ontvanger van de voeding |
2 |
|
11 |
SCL |
2-draads seriële interfaceklok |
|
|
12 |
SDA |
Gegevens met 2-draads seriële interfaces |
|
|
13 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
|
|
14 |
Rx3p |
Ontvanger niet-omgekeerde gegevensuitvoer |
|
|
15 |
Rx3n |
Ontvanger omgekeerde gegevensuitvoer |
|
|
16 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
17 |
RX1P |
Ontvanger niet-omgekeerde gegevensuitvoer |
|
|
18 |
Rx1n |
Ontvanger omgekeerde gegevensuitvoer |
|
|
19 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
20 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
21 |
Rx2n |
Ontvanger omgekeerde gegevensuitvoer |
|
|
22 |
Rx2p |
Ontvanger niet-omgekeerde gegevensuitvoer |
|
|
23 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
24 |
Rx4n |
Ontvanger omgekeerde gegevensuitvoer |
1 |
|
25 |
Rx4p |
Ontvanger niet-omgekeerde gegevensuitvoer |
|
|
26 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
27 |
Modprsl |
Module aanwezig |
|
|
28 |
Intl |
Onderbreken |
|
|
29 |
VCCTX |
3.3V voeding zender |
2 |
|
30 |
VCC1 |
3.3V voeding |
2 |
|
31 |
Lpmode |
Low Power Mode,,geen verbinding maken |
|
|
32 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
33 |
Tx3p |
Zender niet-omgekeerde gegevensinvoer |
|
|
34 |
Tx3n |
Zender omgekeerde gegevensuitvoer |
|
|
35 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
|
36 |
TX1P |
Zender niet-omgekeerde gegevensinvoer |
|
|
37 |
Tx1n |
Zender omgekeerde gegevensuitvoer |
|
|
38 |
GND |
Zendergrond (Gebruikelijk bij ontvanger) |
1 |
Aantekeningen:
1.GND is het symbool voor signaal- en toevoer (vermogen) dat gebruikelijk is voor QSFP28 -modules. Allen zijn gebruikelijk binnen de QSFP28 -module en alle modulespanningen worden naar dit potentieel verwezen, tenzij anders vermeld. Sluit deze rechtstreeks aan op het gemeenschappelijke grondvlak van het hostbord.
2.VCCRX, VCC1 en VCCTX zijn de ontvangst- en transmissie -voedingsleveranciers en moeten gelijktijdig worden toegepast. Aanbevolen filtering van het hostbord Voedingsvoorziening wordt hieronder weergegeven. VCC RX, VCC1 en VCC TX kunnen in elke combinatie intern worden aangesloten in de QSFP28 -transceivermodule. De connectorpennen worden elk beoordeeld voor een maximale stroom van 500 mA
Digitale diagnostische functies
TKQS28-100G-SR4 Ondersteun het 2-draads seriële communicatieprotocol zoals gedefinieerd in de QSFP28 MSA.,WHICH biedt realtime toegang tot de volgende bedrijfsparameters
ŸZendontvangtemperatuur
ŸLaser bias stroom
ŸVerzonden optisch vermogen
ŸOptisch vermogen ontvangen
ŸZorgvoersspanning
Het biedt ook een geavanceerd systeem van alarm- en waarschuwingsvlaggen, die kunnen worden gebruikt om eindgebruikers te waarschuwen wanneer bepaalde bedrijfsparameters buiten een normaal bereik van de fabriek staan.
De bedienings- en diagnostische informatie wordt gecontroleerd en gerapporteerd door een digitale diagnostische transceiver-controller in de zendontvanger, die toegankelijk is via de 2-draads seriële interface. Wanneer het seriële protocol wordt geactiveerd, wordt het seriële kloksignaal (SCL PIN) gegenereerd door de host. De positieve rand klokken gegevens in deQSFP28Zoeker in die segmenten van zijn geheugenkaart die niet geschreven zijn.
De negatieve rand klokken gegevens van deQSFP28zendontvanger. Het seriële gegevenssignaal (SDA-pin) is bidirectioneel voor seriële gegevensoverdracht. De host gebruikt SDA in combinatie met SCL om het begin en einde van de activering van het seriële protocol te markeren. De herinneringen zijn georganiseerd als een reeks 8-bits datawoorden die afzonderlijk of opeenvolgend kunnen worden aangepakt. De 2-draads seriële interface biedt opeenvolgende of willekeurige toegang tot de 8-bits parameters, behandeld van 00H tot het maximale adres van het geheugen.
Deze clausule definieert de geheugenkaart voor QSFP28 -transceiver die wordt gebruikt voor seriële ID, digitale monitoring en bepaalde besturingsfuncties. De interface is verplicht voor alle QSFP28 -apparaten. De geheugenkaart is gewijzigd om plaats te bieden aan 4 optische kanalen en de vereiste geheugenruimte te beperken.De structuur van het geheugen wordt weergegeven inAfbeelding 2 -QSFP28 Geheugenkaart.De geheugenruimte is gerangschikt in een lagere, enkele pagina, adresruimte van 128 bytes en meerdere bovenste adresruimtepagina's. Deze structuur maakt tijdige toegang tot adressen mogelijk op de onderste pagina, bijvoorbeeld onderbrekingsvlaggen en monitoren. Minder tijd kritieke vermeldingen, bijvoorbeeld seriële ID -informatie en drempelinstellingen, zijn beschikbaar met de functie Pagina Select. De structuur biedt ook adresuitbreiding door indien nodig extra bovenste pagina's toe te voegen. Bijvoorbeeld inFiguur 2Bovenste pagina's 01 en 02 zijn optioneel. Bovenste pagina 01 maakt de implementatie van toepassing Select Tabel mogelijk en bovenste pagina 02 biedt gebruikers-/schrijfruimte van gebruikers. De onderste pagina en bovenste pagina's 00 en 03 worden altijd geïmplementeerd. Het gebruikte interface -adres is A0XH en wordt voornamelijk gebruikt voor tijdskritieke gegevens zoals interruptafhandeling inBestel een "eenmalige lees" in te schakelen voor alle gegevens met betrekking tot een interruptsituatie. Na een onderbreking is Intl Assenteerd, kan de host het vlaggenveld voorlezen om het getroffen kanaal en het type vlag te bepalen.
Zie de definities voor meer informatie, inclusief geheugenkaartdefinitiesQSFP28MSA -specificatie.
Figuur 2-QSFP28 geheugenkaart
Lagere geheugenkaart
De onderste 128 bytes van de 2-draads seriële busadresruimte, zieTabel 1,wordt gebruikt om toegang te krijgen tot een verscheidenheid aan
metingen en diagnostische functies, een set controlefuncties en een middel om te selecteren welke van de verschillende Bovenste geheugenkaartpagina's zijn toegankelijk bij latere lezingen. Dit deel van de adresruimte is altijd direct adresseerbaar en wordt dus gekozen voor monitoring- en besturingsfuncties die mogelijk herhaaldelijk moeten zijn Toegang. De definitie vaniDentifier -veld is hetzelfde als pagina 00H byte 128.
Tabel 1-Lagere geheugenkaart
|
Byte -adres BYTE ADRES BYTE ADRES |
Beschrijving |
Type |
|
0 |
Identifier (1 byte) |
Alleen-lezen |
|
1-2 |
Status (2 bytes) |
Alleen-lezen |
|
3-21 |
Interrupt vlaggen (19 bytes) |
Alleen-lezen |
|
22-33 |
Modulemonitors (12 bytes) |
Alleen-lezen |
|
34-81 |
Kanaalmonitors (48 bytes) |
Alleen-lezen |
|
82-85 |
Gereserveerd (4 bytes) |
Alleen-lezen |
|
86-97 |
Controle (12 bytes) |
Lezen/schrijven |
|
98-99 |
Gereserveerd (2 bytes) |
Lezen/schrijven |
|
100-106 |
Module- en kanaalmaskers (7 bytes) |
Lezen/schrijven |
|
107-118 |
Gereserveerd (12 bytes) |
Lezen/schrijven |
|
119-122 |
Wachtwoord Wijzig het invoergebied (optioneel) (4 bytes) |
Lezen/schrijven |
|
123-126 |
Wachtwoordinvoergebied (optioneel) (4 bytes) |
Lezen/schrijven |
|
127 |
Pagina Selecteer byte |
Lezen/schrijven |
Statusindicatorbits
De statusindicatoren zijn gedefinieerd in tabel 2.
Tabel 2-Statusindicatoren
|
Byte |
Beetje |
Naam |
Beschrijving |
|
1 |
Alle |
Gereserveerd |
|
|
2 |
7 |
Gereserveerd |
|
|
|
6 |
Gereserveerd |
|
|
|
5 |
Gereserveerd |
|
|
|
4 |
Gereserveerd |
|
|
|
3 |
Gereserveerd |
|
|
|
2 |
Gereserveerd |
|
|
|
1 |
Intl |
Digitale status van de INTL Interrupt -uitvoerpen. |
|
|
0 |
Data_not_Ready |
Geeft aan dat de transceiver nog niet heeft bereikt en dat de gegevens bewaken niet klaar is. Bit blijft hoog totdat de gegevens klaar zijn om te worden gelezen op welk moment het apparaat de bit laag instelt. |
Onderbroken vlaggen
Een deel van de geheugenkaart (bytes 3 tot en met 21), vormt een vlagveld. Binnen dit veld wordt de status van LOS- en TX -fout en alarmen en waarschuwingen voor de verschillende bewaakte items gerapporteerd. Voor normale werking en standaardstatus hebben de bits in dit veld de waarde van 0b. Voor de gedefinieerde omstandigheden van LOS, TX -fout-, module- en kanaalalarmen en waarschuwingen zijn de juiste bit of bits ingesteld, waarde = 1B. Eenmaal beweerd, bleven de bits ingesteld (vergrendeld) totdat ze worden gewist door een leesbewerking die de aangetaste bit of gereset door de resetl -pin omvat. De kanaalstatusonderbrekingsvlaggen zijn gedefinieerd inTabel 3.
Tabel 3 - Kanaalstatusonderbrekingsvlaggen
|
Byte |
Beetje |
Naam |
Beschrijving |
|
3 |
7 |
L-TX4 LOS |
Geklocht TX LOS -indicator, kanaal 4 (geen ondersteuning) |
|
|
6 |
L-TX3 LOS |
Vergelicht TX LOS -indicator, kanaal 3 (geen ondersteuning) |
|
|
5 |
L-TX2 LOS |
Gesloten TX LOS -indicator, kanaal 2 (geen ondersteuning) |
|
|
4 |
L-TX1 LOS |
Geklocht TX LOS -indicator, kanaal 1 (geen ondersteuning) |
|
|
3 |
L-RX4 LOS |
Ratched RX LOS -indicator, kanaal 4 |
|
|
2 |
L-RX3 LOS |
Ratched RX LOS -indicator, kanaal 3 |
|
|
1 |
L-RX2 LOS |
Ratched RX LOS -indicator, kanaal 2 |
|
|
0 |
L-RX1 LOS |
Ratched RX LOS -indicator, kanaal 1 |
|
4 |
7-4 |
Gereserveerd |
|
|
|
3 |
L-TX4-fout |
Gesloten TX -foutindicator, kanaal 4 |
|
|
2 |
L-TX3-fout |
Gesloten TX -foutindicator, kanaal 3 |
|
|
1 |
L-TX2-fout |
Gesloten TX -foutindicator, kanaal 2 |
|
|
0 |
L-TX1-fout |
Geklocht TX -foutindicator, kanaal 1 |
|
5 |
Alle |
Gereserveerd |
|
De onderbrekingsvlaggen van de modulemonitor worden gedefinieerd in tabel 4.
Tabel 4-Module Monitor Interrupt Flags
|
Byte |
Beetje |
Naam |
Beschrijving |
|
6 |
7 |
L-temp High Alarm |
Vergrendeld alarm met hoge temperatuur |
|
|
6 |
L-temp lage alarm |
Vergrendeld lage temperatuur alarm |
|
|
5 |
L-TEMP Hoge waarschuwing |
Vergrendelde waarschuwing op hoge temperatuur |
|
|
4 |
L-temp lage waarschuwing |
Vergrendelde waarschuwing op lage temperatuur |
|
|
3-0 |
Gereserveerd |
|
|
7 |
7 |
L-VCC High Alarm |
Vergrendeld hoogvoorraadspanningsalarm |
|
|
6 |
L-VCC Laag alarm |
Vergrendeld lage voedingsspanningsalarm |
|
|
5 |
L-VCC Hoge waarschuwing |
Vergrendelde waarschuwing met hoge voedingsspanning |
|
|
4 |
L-VCC lage waarschuwing |
Vergrendelde waarschuwing met een lage voedingsspanning |
|
|
3-0 |
Gereserveerd |
|
|
8 |
Alle |
Gereserveerd |
|
De onderbrekingsvlaggen van de kanaalmonitor zijn gedefinieerd in tabel 5
Tabel 5-Channel Monitor Interrupt Flags
|
Byte |
Beetje |
Naam |
Beschrijving |
|
9 |
7 |
L-RX1 Power High Alarm |
Vergelicht hoog RX -vermogensalarm, kanaal 1 |
|
|
6 |
L-RX1 Power Low Alarm |
Vergelicht laag RX -vermogensalarm, kanaal 1 |
|
|
5 |
L-RX1 Power High Warning |
Vergelichte High RX Power Warning, Channel 1 |
|
|
4 |
L-RX1 Power Lage WAARSCHUWING |
Lage RX Power Warning, Channel 1, kanaal 1 |
|
|
3 |
L-RX2 Power High Alarm |
Vergelicht hoog RX -vermogensalarm, kanaal 2 |
|
|
2 |
L-RX2 Power Low Alarm |
Vergelicht laag RX -vermogensalarm, kanaal 2 |
|
|
1 |
L-RX2 Power High Warning |
Vergelichte High RX Power Warning, Channel 2 |
|
|
0 |
L-RX2 Power Lage WAARSCHUWING |
Lage RX Power Warning, Channel 2 Low RX Power Warning, Channel 2 |
|
10 |
7 |
L-RX3 Power High Alarm |
Vergelicht hoog RX -vermogensalarm, kanaal 3 |
|
|
6 |
L-RX3 Power Low Alarm |
Vergelicht laag RX -vermogensalarm, kanaal 3 |
|
|
5 |
L-RX3 Power High Warning |
Geklocht High RX Power Warning, Channel 3 |
|
|
4 |
L-RX3 Power Lage WAARSCHUWING |
Lage RX Power Warning, Channel 3 Low RX Power Warning, Channel 3 |
|
|
3 |
L-RX4 Power High Alarm |
Vergelicht hoog RX -vermogensalarm, kanaal 4 |
|
|
2 |
L-RX4 Power Low Alarm |
Vergelicht laag RX -vermogensalarm, kanaal 4 |
|
|
1 |
L-RX4 Power High Warning |
Vergelichte High RX Power Warning, Channel 4 |
|
|
0 |
L-RX4 Power Lage WAARSCHUWING |
Lage RX Power Warning, Channel 4 Low RX Power Warning, Channel 4 |
|
11 |
7 |
L-tx1 bias hoog alarm |
Vergelicht hoog TX bias alarm, kanaal 1 |
|
|
6 |
L-tx1 bias low alarm |
Vergelicht laag TX bias alarm, kanaal 1 |
|
|
5 |
L-tx1 bias hoge waarschuwing |
Geklocht High TX Bias WAARSCHUWING, kanaal 1 |
|
|
4 |
L-tx1 bias lage waarschuwing |
Lage TX BIAS WAARSCHUWING, KANAAL 1 |
|
|
3 |
L-tx2 bias hoog alarm |
High TX bias alarm, kanaal 2 vergrendeld, kanaal 2 |
|
|
2 |
L-tx2 bias low alarm |
Vergelicht laag TX bias alarm, kanaal 2 |
|
|
1 |
L-tx2 bias hoge waarschuwing |
Vergelichte High TX Bias Warning, Channel 2 |
|
|
0 |
L-tx2 bias lage waarschuwing |
Lage TX BIAS WAARSCHUWING, KANAAL 2 |
|
12 |
7 |
L-tx3 bias hoog alarm |
High TX bias alarm, kanaal 3 vergrendeld, kanaal 3 |
|
|
6 |
L-tx3 bias low alarm |
Vergelicht laag TX bias alarm, kanaal 3 |
|
|
5 |
L-TX3 BIAS HOGE WAARSCHUWING |
Vergelichte High TX Bias Warning, Channel 3 |
|
|
4 |
L-tx3 bias lage waarschuwing |
Lage TX BIAS WAARSCHUWING, KANAAL 3 |
|
|
3 |
L-tx4 bias hoog alarm |
High TX bias alarm, kanaal 4 vergrendeld, kanaal 4 |
|
|
2 |
L-tx4 bias low alarm |
Vergelicht laag TX bias alarm, kanaal 4 |
|
|
1 |
L-TX4 BIAS HIGH WAARSCHUWING |
Vergelichte High TX Bias WAARSCHUWING, kanaal 4 |
|
|
0 |
L-tx4 bias lage waarschuwing |
Lage TX BIAS WAARSCHUWING, KANAAL 4 |
|
13 |
7 |
L-TX1 Power High Alarm |
Hoog TX -vermogensalarm, kanaal 1, kanaal 1 |
|
|
6 |
L-TX1 Power Low Alarm |
Vergelicht laag TX -vermogensalarm, kanaal 1 |
|
|
5 |
L-TX1 Power High Warning |
Vergelichte High TX Power Warning, Channel 1 |
|
|
4 |
L-tx1 vermogen lage waarschuwing |
Lage TX Power Warning, Channel 1, kanaal 1 |
|
|
3 |
L-TX2 Power High Alarm |
Hoog TX -vermogensalarm, kanaal 2, kanaal 2 |
|
|
2 |
L-TX2 Power Low Alarm |
Vergelicht laag TX -vermogensalarm, kanaal 2 |
|
|
1 |
L-TX2 Power High Warning |
High TX Power Warning, Channel 2 met hoge TX Power, Channel 2 |
|
|
0 |
L-tx2 vermogen lage waarschuwing |
Lage TX Power Warning, Channel 2 Low TX Power Warning, Channel 2 |
|
14 |
7 |
L-TX3 Power High Alarm |
Hoog TX -vermogensalarm, kanaal 3, kanaal 3 |
|
|
6 |
L-TX3 Power Low Alarm |
Vergelicht laag TX -vermogensalarm, kanaal 3 |
|
|
5 |
L-TX31 Power High Warning |
Vergelichte High TX Power Warning, Channel 3 |
|
|
4 |
L-TX3 Power Lage WAARSCHUWING |
Lage TX Power Warning, Channel 3 met lage TX Power, kanaal 3 |
|
|
3 |
L-TX4 Power High Alarm |
Hoog TX -vermogensalarm, kanaal 4, kanaal 4 |
|
|
2 |
L-TX4 Power Low Alarm |
Vergelicht laag TX -vermogensalarm, kanaal 4 |
|
|
1 |
L-TX4 Power High Warning |
High TX Power Warning, Channel 4 met hoge TX Power, Channel 4 |
|
|
0 |
L-TX4 Power Lage WAARSCHUWING |
Lage TX Power Warning, Channel 4 Low TX Power Warning, Channel 4 |
|
15-16 |
Alle |
Gereserveerd |
Gereserveerde kanaalmonitorvlaggen, set 4 |
|
17-18 |
Alle |
Gereserveerd |
Gereserveerde kanaalmonitorvlaggen, ingesteld 5 |
|
19-20 |
Alle |
Gereserveerd |
Gereserveerde kanaalmonitorvlaggen, set 6 |
|
21 |
Alle |
Gereserveerd |
|
Module monitors
Real -time monitoring voor de QSFP28 -module omvat de temperatuur van de zendontvanger, de voedingsspanning en monitoring voor elke zend- en ontvangkanaal. Gemeten parameters worden gerapporteerd in 16-bit datavelden, dwz twee samengevoegde bytes. Deze worden getoond inTabel 6.
Tabel 6-Module -monitoringwaarden
|
Byte |
Beetje |
Naam |
Beschrijving |
|
22 |
Alle |
Temperatuur MSB |
Intern gemeten moduletemperatuur |
|
23 |
Alle |
Temperatuur LSB |
|
|
24-25 |
Alle |
Gereserveerd |
|
|
26 |
Alle |
Voedingsspanning MSB |
Intern gemeten module voedingsspanning |
|
27 |
Alle |
Voedingsspanning LSB |
|
|
28-33 |
Alle |
Gereserveerd |
|
Kanaalmonitoring
Real -time kanaalbewaking is voor elke zend- en ontvangkanaal en omvat optisch ingangsvermogen,,TX BIAS -stroom- en TX -uitgangsvermogen. Metingen worden gekalibreerd over de gespecificeerde leverancier gespecificeerde bedrijfstemperatuur en spanning en moeten worden geïnterpreteerd zoals hieronder gedefinieerd. Alarm- en waarschuwingsdrempelwaarden moeten op dezelfde manier worden geïnterpreteerd als realtime 16-bit gegevens. Tabel 7 definieert de kanaalbewaking.
Tabel 7-Kanaalbewakingswaarden
|
Byte |
Beetje |
Naam |
Beschrijving |
|
34 |
Alle |
Rx1 Power MSB |
Intern gemeten RX -ingangsvermogen, kanaal 1 |
|
35 |
Alle |
RX1 Power LSB |
|
|
36 |
Alle |
Rx2 Power MSB |
Intern gemeten RX -ingangsvermogen, kanaal 2 |
|
37 |
Alle |
RX2 Power LSB |
|
|
38 |
Alle |
Rx3 Power MSB |
Intern gemeten RX -ingangsvermogen, kanaal 3 |
|
39 |
Alle |
RX3 Power LSB |
|
|
40 |
Alle |
Rx4 Power MSB |
Intern gemeten RX -ingangsvermogen, kanaal 4 |
|
41 |
Alle |
Rx4 Power LSB |
|
|
42 |
Alle |
TX1 BIAS MSB |
Intern gemeten TX -bias, kanaal 1 |
|
43 |
Alle |
TX1 BIAS LSB |
|
|
44 |
Alle |
TX2 BIAS MSB |
Intern gemeten TX bias, kanaal 2 |
|
45 |
Alle |
TX2 BIAS LSB |
|
|
46 |
Alle |
TX3 BIAS MSB |
Intern gemeten TX bias, kanaal 3 |
|
47 |
Alle |
TX3 BIAS LSB |
|
|
48 |
Alle |
TX4 BIAS MSB |
Intern gemeten TX -bias, kanaal 4 |
|
49 |
Alle |
TX4 BIAS LSB |
|
|
50 |
Alle |
TX1 Power MSB |
Intern gemeten TX -uitgangsvermogen, kanaal 1 |
|
51 |
Alle |
TX1 Power LSB |
|
|
52 |
Alle |
TX2 Power MSB |
Intern gemeten TX -uitgangsvermogen, kanaal 2 |
|
53 |
Alle |
TX2 Power LSB |
|
|
54 |
Alle |
TX3 Power MSB |
Intern gemeten TX -uitgangsvermogen, kanaal 3 |
|
55 |
Alle |
TX3 Power LSB |
|
|
56 |
Alle |
TX4 Power MSB |
Intern gemeten TX -uitgangsvermogen, kanaal 4 |
|
57 |
Alle |
TX4 Power LSB |
|
|
58-65 |
|
|
Gereserveerde kanaalmonitor Set 4 |
|
66-73 |
|
|
Gereserveerde kanaalmonitor set 5 |
|
74-81 |
|
|
Gereserveerde kanaalmonitor Set 6 |
Control Bytes
Controlebytes worden gedefinieerd in tabel 8.
Tabel 8-Control Bytes
|
Byte |
Beetje |
Naam |
Beschrijving |
|
86 |
7-4 |
Gereserveerd |
|
|
|
3 |
Tx4_disable |
Lees/schrijftje waarmee software wordt uitgeschakeld uit zenders |
|
|
2 |
Tx3_disable |
Lees/schrijftje waarmee software wordt uitgeschakeld uit zenders |
|
|
1 |
Tx2_disable |
Lees/schrijftje waarmee software wordt uitgeschakeld uit zenders |
|
|
0 |
Tx1_disable |
Lees/schrijftje waarmee software wordt uitgeschakeld uit zenders |
|
87 |
7 |
Rx4_rate_select |
Software rate selecteer, RX Channel 4 MSB |
|
|
6 |
Rx4_rate_select |
Softwaretarief selecteren, RX Channel 4 LSB |
|
|
5 |
Rx3_rate_select |
Softwaretarief selecteren, RX Channel 3 MSB |
|
|
4 |
Rx3_rate_select |
Software rate select, RX Channel 3 LSB |
|
|
3 |
Rx2_rate_select |
Softwaretarief selecteren, RX Channel 2 MSB |
|
|
2 |
Rx2_rate_select |
Software rate selecteer, RX Channel 2 LSB |
|
|
1 |
Rx1_rate_select |
Softwaretarief selecteren, RX Channel 1 MSB |
|
|
0 |
Rx1_rate_select |
Software rate selecteer, RX Channel 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Software rate selecteer, TX Channel 4 MSB (niet ondersteuning) |
|
|
6 |
Tx4_rate_select |
Software rate select, TX Channel 4 LSB (niet ondersteuning) |
|
|
5 |
Tx3_rate_select |
Software rate select, TX Channel 3 MSB (niet ondersteuning) |
|
|
4 |
Tx3_rate_select |
Software rate select, TX Channel 3 LSB (niet ondersteuning) |
|
|
3 |
Tx2_rate_select |
Software rate selecteer, TX Channel 2 MSB (niet ondersteuning) |
|
|
2 |
Tx2_rate_select |
Software rate select, TX Channel 2 LSB (niet ondersteuning) |
|
|
1 |
Tx1_rate_select |
Software rate selecteer, TX Channel 1 MSB (niet ondersteuning) |
|
|
0 |
Tx1_rate_select |
Software rate select, TX Channel 1 LSB (niet ondersteuning) |
|
89 |
Alle |
Rx4_application_select |
Softwareapplicatie Selecteer per SFF-8079, RX-kanaal 4 |
|
90 |
Alle |
Rx3_application_select |
Softwareapplicatie Selecteer per SFF-8079, RX-kanaal 3 |
|
91 |
Alle |
Rx2_application_select |
Softwaretoepassing Selecteer per SFF-8079, RX Channel 2 |
|
92 |
Alle |
Rx1_application_select |
Softwaretoepassing Selecteer per SFF-8079, RX-kanaal 1 |
|
93 |
2-7 |
Gereserveerd |
|
|
|
1 |
Power_set |
Power ingesteld op Low Power Mode. Standaard 0. |
|
|
0 |
Power_over-Ride |
Opride van LPMODE -signaalinstelling De stroommodus met software. |
|
94 |
Alle |
Tx4_application_select |
Softwareapplicatie Selecteer per SFF-8079, TX Channel 4 (niet ondersteuning) |
|
95 |
Alle |
Tx3_application_select |
Softwareapplicatie Selecteer per SFF-8079, TX Channel 3 (niet ondersteuning) |
|
96 |
Alle |
Tx2_application_select |
Softwareapplicatie Selecteer per SFF-8079, TX Channel 2 (niet ondersteuning) |
|
97 |
Alle |
Tx1_application_select |
Softwareapplicatie Selecteer per SFF-8079, TX Channel 1 (niet ondersteuning) |
|
98-99 |
Alle |
Gereserveerd |
|
Host - Transceiver Interface Block
Schets afmetingen
Schets afmetingen
|
Functie |
Referentie |
Prestatie |
|
Elektrostatische ontlading ((ESD)) |
IEC/EN 61000-4-2 |
Compatibel met normen |
|
Elektromagnetische interferentie (EMI) |
FCC Deel 15 Klasse B EN 55022 Klasse B (CISPR 22A) |
Compatibel met normen |
|
Laseroogveiligheid |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Klasse 1 laserproduct |
|
Componentherkenning |
IEC/EN 60950, UL |
Compatibel met normen |
|
ROHS |
2002/95/EC |
Compatibel met normen |
|
EMC |
EN61000-3 |
Compatibel met normen |
