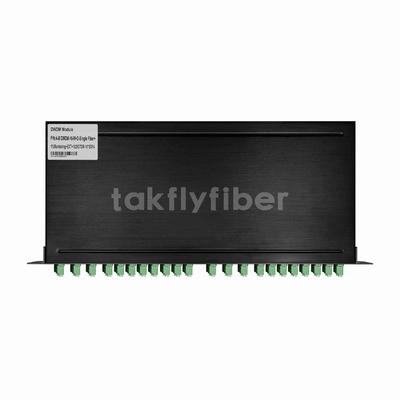

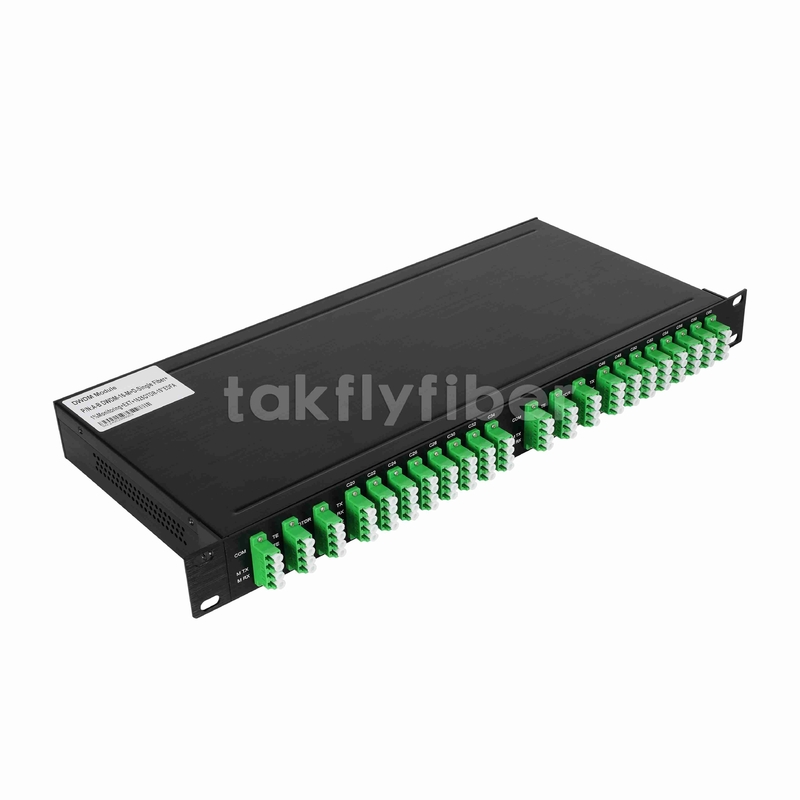

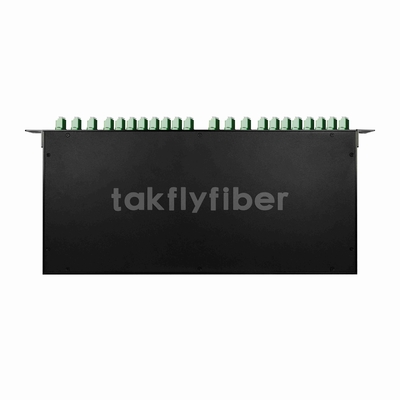

16CH DWDM MUX DEMUX met monitor en verlengpoort 1625nm OTDR en EDFA
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Takfly/OEM/Neutral |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TK-DWDM-16CH-MD-M-E-1650 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | US$1000 ~ US$1600/PC |
| Verpakking Details: | Spons + doos + karton |
| Levertijd: | 3-9werkdagen |
| Betalingscondities: | Western Union, T/T, MoneyGram/Paypal |
| Levering vermogen: | T/T, Western Union, MoneyGram, Paypal, L/C |
|
Gedetailleerde informatie |
|||
| Kanaal: | 16 | golflengte: | C20 tot en met C60 |
|---|---|---|---|
| Afmeting: | 1U 19Inch | Verbinding: | LC |
| Werktemperatuur: | -5~65℃ | Bergingstemperatuur: | -40°C tot 85°C |
| Vlakken: | SMF28e met 900um losse buisvezel | Werkvochtigheid: | 5~95%RH |
| Bewaarvochtigheid: | 5~95%RH | Certificaat: | CE, ROHS, REACH, ISO9001, ISO14001 |
| Outputkanalen: | 16 | Kanaal het Uit elkaar plaatsen: | 100Ghz |
| Werkende band: | C Band | verlies van invoeging: | ≤ 5,0 dB |
| Markeren: | Uitbreidingspoort DWDM MUX DEMUX,16CH DWDM Mux Demux,1625nm DWDM MUX DEMUX |
||
Productomschrijving
16CH DWDM MUX DEMUX met monitor en verlengpoort 1625nm OTDR en EDFA
A-B DWDM-16-M+D+Single Fiber+1%Monitoring+EXT+1625OTDR-19"-1U-LC/APC A-B, poort voor EDFA's om het TX-signaal te scheiden en een monitoringpoort voor het signaal dat naar de EDFA gaat.
- Laag invoegverlies
- Breed doorlaatband
- Hoogkanaalisolatie
- Hoge stabiliteit en betrouwbaarheid
- Kanaal toevoegen/verlaten
- DWDM-netwerk
- Versterker met glasvezel
Prestatiespecificaties
| Parameter | 4Kanaal | 8 Kanaal | 16Kanaal | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanalgolflengte ((nm) | ITU 100 GHz-net | ||||||
| Centrale golflengte nauwkeurigheid ((nm) | ±0.05 | ||||||
| Kanalversperring (GHz) | 100 | ||||||
| Kanalpassband (@-0,5dB bandbreedte) (nm) | ≥ 0.22 | ||||||
| Invoegingsverlies | ≤ 1.6 | ≤ 2.5 | ≤ 3.5 | ||||
| Uniformiteit van het kanaal | ≤ 0.6 | ≤ 1.0 | ≤ 1.5 | ||||
| Channel Ripple | 0.3 | 0.3 | 0.3 | ||||
| Isolatie | Naast elkaar | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Niet aangrenzend | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Temperatuurgevoeligheid bij invoegverlies (dB/°C) | ≤ 0.005 | ||||||
| Waallengte Temperatuurverschuiving°C) | < 0.002 | ||||||
| Polarisatieafhankelijke verliezen ((dB) | < 0.1 | ||||||
| Polarisatiemodus Verspreiding ((PS)) | < 0.1 | ||||||
| Directiviteit (dB) | > 50 | ||||||
| Terugkeerverlies ((dB) | > 45 | ||||||
| Maximaal vermogen ((mW) | 500 | ||||||
| Werktemperatuur ((°C) | -5~+75 | ||||||
| Bergingstemperatuur ((°C) | -40 tot 85 | ||||||
|
Afmeting van de verpakking ((mm) |
1. Afmeting van het pakket ((mm)) 2. L140xW100xH15 ((9CH~18CH module) 3. 19 1U Rack |
||||||
Bovenstaande specificaties zijn voor devic zonder aansluiting
Bestelgegevens
| Configuratie | Kanaal - Nee, dat is niet waar. | Kanaal |
Tipe varkensstaart |
Zuivellengte | Afmeting (mm) | Verbinding |
|
M=Mux D=Demux |
04=4 Kanaal 08=8 Kanaal 16=16 Kanaal N=N Kanaal ..... |
C20=1561.42nm C21=1560.61nm ..... |
0 = 250um 1 = 900um 2 = 2.0mm 3 = 3.0mm |
1= 1m 2= 1,5 m3= andere |
1= L100 x W80 xH10 2=L140xW100xH 15 3= 19 1U Rack |
0=Geen 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=andere |
