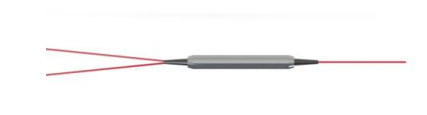

2*1 Polarisatiestraalcombinator met een hoge uitstervingsgraad PM en componenten met een hoog vermogen voor glasvezelstroomomvormer
Productdetails:
| Plaats van herkomst: | China, Shenzhen |
| Merknaam: | OEM |
| Certificering: | CE, ISO14001, ISO9001, RoHS |
| Modelnummer: | Polarisatiebalkcombinator |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Can be negotiated |
| Verpakking Details: | spons+plastiekdozen + exportkartondoos |
| Levertijd: | 1-3 weken afhankelijk van de hoeveelheid |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 3500 stuks/maand |
|
Gedetailleerde informatie |
|||
| Centrale golflengte: | 1310nm, 1550nm, 1064nm, 980nm | Poortnummer: | 2x1 |
|---|---|---|---|
| Min. Isolatie: | 50 dB | Van het Terugkeermin. Verlies: | 50 dB |
| Max. optisch vermogen ((CW): | 300 mW | Werktemperatuur: | -5~+70 |
| Bergingstemperatuur: | -40~+85 | ||
| Markeren: | High Extinction Ratio PM-straalcombinator,2*1 PM-straalcombinator,PM- en hoogvermogencomponenten |
||
Productomschrijving
Kenmerken
Laag invoegverlies
Hoog rendementverlies
Hoge uitstervingsgraad
Hoge betrouwbaarheid
Hoge stabiliteit
Toepassingen
Met een vermogen van niet meer dan 50 W
Glasvezelsensor
Optische glasvezel gyro
Coherente telecommunicatiesystemen
Afmetingen van het pakket
Routing pad is van polarisatie van poort 1, 2 naar 3, hier zijn drie opties van polarisatie van poort 1, 2 naar poort 3:
Optie 1: PM naar SM,
Port 1: 50%,Lineair gepolariseerd licht binnen, door langzame as, Port 2: 50%,Lineair gepolariseerd licht binnen, door langzame as
Port 3, 100%, cirkelvormig gepolariseerd licht uit.
Optie 2: PM naar PM, poort 1 is trage as 0° uitgelijnd met poort 3
Port 1, 2, werkt alleen via de trage as, blokkeerde de snelle,
De langzame as van poort 1 is uitgelijnd met de langzame as van poort 3.
De langzame as van poort 2 is uitgelijnd met de snelle as van poort 3.
Optie 3: PM naar PM, poort 1 is trage as 45° uitgelijnd met poort 3
Port 1, 2, werkt alleen via de trage as, blokkeerde de snelle,
Port 1 of 2, 100%, lineair gepolariseerd licht binnen, door een trage as,
Port 3, 25% lineair gepolariseerd licht uit, door de langzame as, en 25% door de snelle
PM Hybrid Isolator IPBCSpecificaties
Informatie over bestellingen
IPBCD-1111-222-34-555
| 1111 |
Centrumgolflengte
|
1550=1550nm,1310=1310nm,......,0850=850nm
|
| 222 |
Kwaliteit:
|
P = perfecte graad, A = A-graad
|
| 3 | -Pigtail type |
0=250μm blote vezels, 1=900μm losse buis
|
| 4 | - Glasvezellengte | 0=0,8m, 1=1m |
| 555 |
Optie voor poort 3 tot 1.2:
|
1=optie 1, 2=optie 2, 3=optie 3 |
|
6
|
Afmeting van het pakket:
|
0=φ5,5x35 mm, 1=φ5,5x50 mm, S=gespecificeerd
|
|
777
|
Typ vezel voor poort 1.2 3:
|
Het is de eerste keer dat de Commissie een voorstel voor een richtlijn heeft ingediend om de toepassing van deze richtlijn te beperken.
|
|
88
|
Verbinding voor poort 1,2,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC, N=Geen
|
