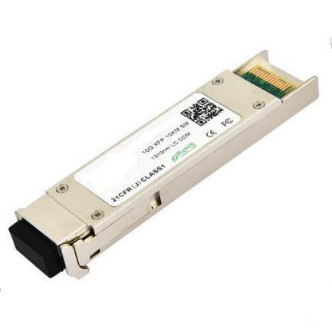

10Gbps 1310nm XFP-optische transceiver met 10 km transmissieafstand en lichtgewicht 10g pakket
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | XFP-TK1392-LC10 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Verhouding: | 50/50 | Centrale golflengte: | 1450nm |
|---|---|---|---|
| Invoegverlies: | ≤ 0,3 dB | Pakketgewicht: | 10 g |
| Pakkettype: | Kabel met een diameter van 2 mm | Wavelegth: | 1310 nm |
| Asuitlijning: | Langzame as of Snelle as | Golflengtebereik: | 1310nm, 1550nm |
| Toepassing: | Optische communicatiesystemen | Splitsersverhouding: | 98/2 |
| Bergingstemperatuur: | -40°C tot +85°C | Poortnummer: | 1X2 |
| Lange vezels: | 1 m | Zuivel: | PM Corning 980nm glasvezel |
| Vermogen om met energie om te gaan: | Hoge macht | ||
| Markeren: | 10 km XFP-optische ontvanger,de Optische Zendontvanger van 1310nm XFP,10 Gbps XFP-optische transceiver |
||
Productomschrijving
-
TAKFLY XFP-TK1392-LC20 Small Form Factor 10 G (XFP) -transceivers voldoen aan de huidige XFP Multi-Source Agreement (MSA) Specification1.Zij voldoen aan 10-Gigabit Ethernet 10GBASE-LR/LW per IEEE 802.3ae en 10G Fiber Channel. Digitale diagnostische functies zijn beschikbaar via een 2-draad seriële interface, zoals gespecificeerd in de XFP MSA.De transceiver is RoHS-conform en loodvrij volgens Richtlijn 2002/95/EG3.
Kenmerken
- Warm aansluitbare XFP-voetafdruk
- Ondersteunt bitrates van 9,95 Gbit/s tot 11,3 Gbit/s
- XFI Loopback Mode
- RoHS-6-conform (loodvrij)
- Verlies van vermogen < 1,5 W
- Temperatuurbereik van de behuizing: -5°C tot 70°C
- Maximale verbindingslengte van 20 km
- Onverkoelde 1310 nm DFB-laser
- Volledig duplex LC-connector
- Geen referentieklok vereist
- Ingebouwde digitale diagnostische functies
-
Standaard vrijlatingsmechanisme voor borgtocht
Toepassingen
- 10GBASE-LR/LW 10G Ethernet
- 10G glasvezelkanaal
- SONET OC-192 SR-1 SDH STM
Absolute Maximaal Ratings
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | |
| Maximale voedingsspanning | Vcc3 | -Nee.5 | 4.0 | V | ||
| Bergingstemperatuur | TS | -40 | 85 | °C | ||
| Operatietemperatuur van het geval | Tgeval | - 5 | 70 | °C |
Elektrische apparatuur Kenmerken(TOP = -5 tot 70°C, VCC3 = 3,13 tot 3,45 volt)
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Schiedsrichter. |
| Voedingsspanning #2 | Vcc3 | 3.13 | 3.45 | V | ||
| Voedingsstroom Vcc3-toevoer | Icc3 | 450 | mA | |||
|
Totaal vermogen van de module |
P |
1.5 | W | 1 | ||
| Transmitter | ||||||
| Inputverschilimpedantie | Rin | 100 | Ω | 2 | ||
| Eenvoudige gegevensinvoer swing | Vin, PP. | 120 | 820 | mV | ||
| Overdraag uitzetten van spanning | VD | 2.0 | Vcc | V | 3 | |
| Transmissie-activeringsspanning | VEN |
GND |
GND + 0.8 |
V | ||
| Verzenden uitschakelen Bevestigen tijd | 10 | wij | ||||
| Ontvanger | ||||||
| Eenvoudige gegevensuitvoer swing | Vout, pp. | 340 | 650 | 850 | mV | 4 |
| Tijdstip van stijging van de gegevensuitvoer | tr | 38 | ps | 5 | ||
| Uitvoertijd van de gegevens | Tf | 38 | ps | 5 | ||
| Los fout | VLOS-fout | Vcc ¥0.5 | VccHOST | V | 6 | |
| Los normaal | VLOS-norm |
GND |
GND+0.5 |
V | 6 | |
| Afwijzing van de stroomvoorziening | PSR | 7 |
Vermelding:
- De maximale totale vermogen wordt gespecificeerd voor het volledige temperatuur- en spanningsbereik.
- Na interne AC-koppeling.
- Of open circuit.
- In 100 ohm differentiële beëindiging.
- Dit zijn ongefilterde waarden van 20 tot 80%.
- Verlies van signaal is een open collector die met een 4,7k 10kohm-weerstand op 3,15 3,6 V wordt getrokken. Logic 0 geeft normale werking aan; logic 1 geeft aan dat er geen signaal is gedetecteerd.
- Per sectie 2.7.1. in de XFP MSA-specificatie1.
Optische kenmerken(TOP = -5 tot 70°C, VCC3 = 3,13 tot 3,45 volt)
| Parameter | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Schiedsrichter. | |
|
Gemiddelde optische kracht |
P |
- Twee. |
3 |
dBm |
|||
|
Optische golflengte |
L |
1290 | 1310 | 1330 |
nm |
||
|
Sideromode onderdrukking verhouding |
SSRmin |
30 |
dB |
||||
|
Optische uitstervingsratio |
Spoedeisende hulp |
3.2 |
dB |
||||
|
Straf op zender en verspreiding |
TDP |
2 |
dB |
||||
|
Gemiddeld startvermogen van de zender |
P |
-30 |
dBm |
||||
|
Tx Jitter |
Tk |
Per 802.3ae-voorschriften |
|||||
|
Relatieve geluidsintensiviteit |
RIN |
- 130 |
dB/Hz |
||||
| Parameter | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notitie |
|
Gevoeligheid van de ontvanger |
RSENS |
-15 | dBm | 1 | ||
|
Invoerverzadigingsvermogen (overbelasting) |
Psat |
0.5 | dBm | |||
|
Golflengtebereik |
LC |
1270 | 1610 | nm | ||
|
Reflectie van de ontvanger |
Rrx |
-15 | dB | |||
|
Verminderde waarde |
Lossen |
- 22. | dBm | |||
| Verzekerde verliezen |
Lossen |
-30 | dBm | |||
|
LOS Hysteresis |
0.5 | 4 | dB |
Vermelding:
Gemeten met ergste ER; BER<10-12@ 10,3Gbps, 2311 PRBS.
Pin toewijzing
Algemene specificaties
Digitale diagnostische functies
Zoals gedefinieerd in de XFP MSA1, De XFP-transceivers bieden digitale diagnostische functies via een seriële interface met 2 draden, die realtime toegang geeft tot de volgende operationele parameters:
- Temperatuur van de transceiver
- Laser bias stroom
- Overgedragen optisch vermogen
- Ontvangen optisch vermogen
- Voerspanning van de transceiver
Het biedt tevens een geavanceerd systeem van alarm- en waarschuwingssignalen, waarmee eindgebruikers kunnen worden gewaarschuwd wanneer bepaalde bedrijfsparameters buiten het fabrieksgestelde normale bereik liggen.
De operationele en diagnostische informatie wordt gecontroleerd en gerapporteerd door een Digital Diagnostics Transceiver Controller (DDTC) in de transceiver.die wordt geopend via de seriële interface met twee dradenWanneer het seriële protocol wordt geactiveerd, wordt het seriële kloksignaal (SCL-pin) door de host gegenereerd.De positieve rand klokken gegevens in de XFP-transceiver in die segmenten van zijn geheugen kaart die niet schrijfbeschermd zijnDe negatieve rand horloges gegevens van de XFP-transceiver. Het seriële gegevenssignaal (SDA-pin) is tweerichtings voor seriële gegevensoverdracht.De host gebruikt SDA in combinatie met SCL om het begin en einde van de activering van het seriële protocol te markerenDe herinneringen zijn georganiseerd als een reeks van 8-bits data woorden die individueel of opeenvolgend kunnen worden aangesproken.De 2-draad serie-interface biedt opeenvolgende of willekeurige toegang tot de 8 bit parameters, gericht van 000h naar het maximale adres van het geheugen.
Mechanische specificaties
TAKFLY XFP-transceivers voldoen aan de afmetingen die zijn gedefinieerd door de XFP Multi-Sourcing Agreement (MSA).
XFP-transceiver (afmetingen in mm)
PCB-uitleg en Bezel-aanbevelingen
Mechanische indeling van de XFP-hostboard (afmetingen in mm)
XFP Detail Host Board Mechanical Layout (afmetingen in mm)
Naleving van de regelgeving
