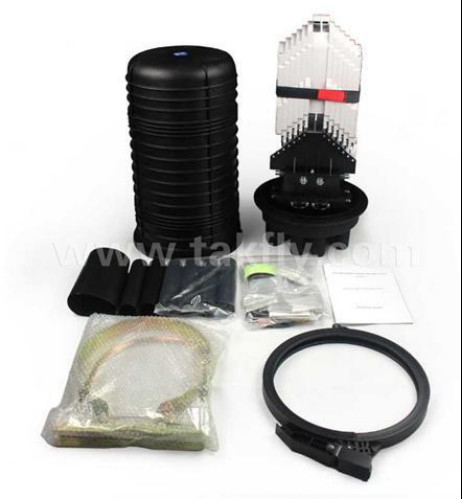

288 Kernen Warmte krimpend zegel Dome type Glasvezel Splice sluiting FOSC met 1000 keer Inbrengen en Uittrekken Leven

1. Toepassingsgebied

Deze installatiehandleiding is geschikt voor de Fiber Optic Splice Closure (hierna afgekort als FOSC), als leidraad voor een juiste installatie.

Het toepassingsgebied is: lucht-, ondergronds-, wandmontage, kanaalmontage en handgatmontage. De omgevingstemperatuur varieert van –40℃ tot +65℃.

2. Basisstructuur en configuratie

2.1 Afmetingen en capaciteit

2.2 Hoofdcomponenten

2.3 Belangrijkste accessoires en speciaal gereedschap

3. Benodigd gereedschap voor installatie

3.1 Aanvullende materialen (te voorzien door exploitant)

3.2 Speciaal gereedschap (te voorzien door operator)

3.3 Universeel gereedschap (te voorzien door operator)

3.4 Las- en testinstrumenten (te voorzien door operator)

Opmerking: De hierboven genoemde gereedschappen en testinstrumenten moeten door de operators zelf worden verstrekt.

4. Installatie stroomschema

5. Het installatieproces van FOSC.

5.1 Stap één - Open de sluiting

5.1.1 De locatie schoonmaken en bepalen waar de FOSC moet worden geïnstalleerd en vervolgens de benodigde glasvezelkabels moeten worden geplaatst.

5.1.2 Controleer of de belangrijkste componenten en accessoires goed zijn voorbereid in de verpakking.

5.1.3 Open de sluiting

• Demonteer de bevestigingsbout van de ring, trek het ringvergrendelingssysteem eruit en ga vervolgens verder met het demonteren van de ring.
• Trek de FOSC-afdekking naar boven naar buiten en de installatie kan beginnen. 5.1.4 Zie tekening 1

​Belangrijke kwesties:Als de weersomstandigheden niet goed genoeg zijn, moet een tent water- en stofdicht worden opgezet.

5.2 Stap twee: Bepaal de lengte van de glasvezelkabel die aan de binnenkant moet worden bevestigd en gestript FOSC

5.2.1 Als alle vezels bedoeld zijn voor het splitsen van takken, raadpleeg dan tekening 2(A) voor de striplengte.

5.2.2 Als sommige vezels voor rechte doorgangen zijn, terwijl andere voor het splitsen van takken zijn bedoeld, raadpleeg dan tekening 2(B) voor de striplengte.

5.2.3 Zie tekening 2.

Belangrijke kwesties:

• Reserveer voldoende lengte glasvezelkabel om te splitsen.
• De striplengte kan ook door klanten worden bepaald op basis van de installatievereiste

5.3 Stap drie – Verwijder de beschermende laag van de glasvezelkabel en de glasvezel

5.3.1 Verwijder de beschermlaag van de glasvezelkabel van de temperatuur. plaatsmarkering met het mes en de stripper, zie tekening 2 voor de striplengte. De striplengte kan ook worden bepaald op basis van de installatievereiste

5.3.2 Zie tekening 3.

Belangrijke kwesties: Als het moeilijk is om de gehele beschermlaag van de glasvezelkabel in één keer te verwijderen, strip deze dan stukje voor stukje af om vezelbreuk te voorkomen.

5.4 Stap vier – Scheid de vezelkernen en bereid het werk voor voordat u de glasvezelkabel bevestigt.

5.4.1 Wikkel 2 lagen isolatietape op de beschermende laag van de vezelkern ter bescherming. Verwijder ondertussen de vulling om de vezelkern te scheiden en maak ze schoon. Vorm een ​​ring met een diameter van ongeveer 100 mm en bevestig deze tijdelijk op de vezel met plakband.

5.4.2 Afhankelijk van de gestripte glasvezelkabel zijn de volgende twee gevallen beschikbaar.

• Alle vezels moeten worden vertakt nadat ze volledig zijn gesplitst.
• Sommige vezels zijn bedoeld om rechtdoor te gaan nadat ze zijn opgerold, terwijl de andere bedoeld zijn voor het splitsen van takken.

5.4.3 De FOSC is voorzien van 3 enkele entry/exit-buizen die geschikt zijn voor enkele glasvezelkabels met max. diameter ф16mm en 1 massa-invoer/uitvoerbuis geschikt voor 1 stuk glasvezelkabel met max. diameter ф 25mm of 2 stuks glasvezelkabels met max. diameter ф 21 mm of meerdere stukken glasvezelkabel met korte diameter.

5.4.4 Massa-invoer/-uitvoerbuis is vereist als sommige vezels rechtdoor moeten

5.4.5 De ​​overeenkomstige afdekking van de ingangs-/uitgangsbuis kan met een schroevendraaier van binnen naar buiten enigszins worden uitgeslagen, afhankelijk van het aantal en de diameter van de vereiste glasvezelkabel.

5.4.6 Reserveer een versterkte kern met een lengte van 70 mm en snij de onnodige kernen af.

5.4.7 Zie Tekening 4 en Tekening 5.

Belangrijke problemen:Ingangs-/uitgangsbuizen moeten nauwkeurig worden geselecteerd om het splitsen en afdichten gemakkelijk te maken.

5.5 Bevestig de versterkte kern en pyrocondenseer, fixeer en sluit de glasvezelkabel af.

5.5.1 Steek de glasvezelkabel in de overeenkomstige, door warmte krimpbare bevestigingsbuis en steek ze vervolgens in de in-/uitgangsbuis aan de onderkant van de FOSC.

5.5.2 Demonteer de bevestigingsmoer van de versterkte kern met een speciale sleutel (kunststof), die daarna in de bevestigingssleuf moet worden gestoken en draai deze vast. Draai hem vervolgens opnieuw vast met een metalen sleutel (de metalen sleutel moet door de operator worden verstrekt).

5.5.3 Koppel de krimpkous met de hand aan de glasvezelkabel tot aan de wortel.

5.5.4 Raadpleeg tekening 5 voor het installeren van de vertakkingsclip.

5.5.5 Warmtekrimpbare bevestigingshuls met brandsproeier om ervoor te zorgen dat deze aansluit op de in-/uitgangsbuis en de glasvezelkabel om een ​​volledige afdichting te bereiken.

5.5.6 Zie tekening 5

belangrijke kwestie:

• Bevestigingsmoer van versterkte kern moet worden vastgedraaid.
• Tijdens het verwarmen moet de door warmte krimpbare bevestigingsbuis gelijkmatig krimpen en mogen er geen luchtbellen, poriën en andere defecten in de buis zitten.

5.6 Stap zes - Vezels splitsen

5.6.1 Volg de gebruikershandleiding van de fusielasmachine om vezels te splitsen.

Belangrijke kwestie: let op de draai en buiging van de vezel

5.7 Stap zeven - Installeer een door warmte krimpbare beschermhoes en huisvezels.

5.7.1 Wanneer het splitsen van de vezels voltooid is, moet de eerste vezelring aan de verste kant van FOST worden geplaatst. De resterende glasvezel moet worden opgerold, zodat een ring ontstaat met een diameter van niet minder dan 80 mm. plaats het vervolgens in FOST (Fiber Optic Splice Tray) samen met een door warmte krimpbare beschermhoes. (Bevestig eerst de door warmte krimpbare beschermhoes in de gleuf en vergroot vervolgens de diameter van de vezelring op de juiste manier.)

5.7.2 zie tekening 6

Belangrijke kwestie: let op de draai en buiging van de vezel.

5.8 Stap Acht – Controleer alles uitgebreid

Om aan de technische vereisten te voldoen, moeten de volgende instructies worden gevolgd:

5.8.1 Vezels met beschermlaag worden aan de ingang van FOST vastgezet met nylonbinders.

5.8.2 Doorvoertule moet van binnen naar buiten worden gedrukt om FOST correct te kunnen installeren.

5.8.3 Rechte en gereserveerde vezels met beschermende laag moeten naar de vezelopvangbak worden gewikkeld.

5.8.4 Controleer of de interne spanners en bevestigingsmoer van de versterkte kern goed zijn vastgedraaid.

5.8.5 Controleer of de afdichtingsfitting netjes en soepel is geïnstalleerd.

5.8.6 Controleer of de door warmte krimpbare bevestigingshuls betrouwbaar is en volledig afdicht.

5.8.7 Zie tekening 7.

Belangrijke kwesties:Als er zich problemen voordoen, moeten deze onmiddellijk worden opgelost.

5.9 Stap negen – Monteer de FOSC-behuizing en bevestig de FOSC

5.9.1 Doe droogmiddel in FOSC.

5.9.2 Plaats de FOSC-afdekking rechtstreeks op de basis.

5.9.3 Installeer de plastic ring tussen de FOSC-afdekking en de basis, draai het ringvergrendelingssysteem vast, dat vervolgens moet worden vastgezet met de ringbevestigingsbout.

5.9.4 FOSC-installatie

1. Toepassing vanuit de lucht: bevestig de metalen beugel en spiegel aan de paal. Zie tekening 8
2. Toepassing voor wandmontage: bevestig de beugel met een bout aan de muur. (metalen ring is niet vereist.)
3. Ondergrondse toepassing: metalen ring is niet nodig.

5.9.5 Zie tekening 8

Belangrijke kwesties:

• Let op bij het installeren van de plastic hoepel.
• De specificatie van de bout voor het bevestigen van de beugel is M8.
