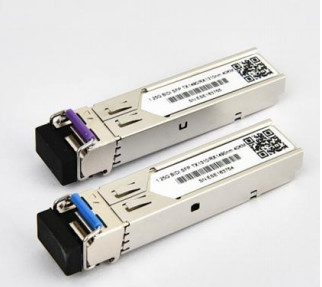

• 1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm
  • 1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm
1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm

1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm

Productdetails:

Plaats van herkomst: Guangdong, shenzhen
Merknaam: TAKFLY
Certificering: CE,ROHS,REACH,ISO9001,ISO14001
Modelnummer: TK-Bxx92-3LCD20

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 foto's
Prijs: US$0.01 ~ US$1200/PC
Levertijd: 3-7 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Beste prijs Contact

Gedetailleerde informatie

Verhouding: 50/50 Centrale golflengte: 1450nm
Invoegverlies: ≤ 0,3 dB Pakketgewicht: 10 g
Pakkettype: Kabel met een diameter van 2 mm Wavelegth: 1310 nm
Asuitlijning: Langzame as of Snelle as Golflengtebereik: 1310nm, 1550nm
Toepassing: Optische communicatiesystemen Splitsersverhouding: 98/2
Bergingstemperatuur: -40°C tot +85°C Poortnummer: 1X2
Lange vezels: 1 m Zuivel: PM Corning 980nm glasvezel
Vermogen om met energie om te gaan: Hoge macht
Markeren:

40 km bereik SFP tweerichtingstransceiver

,

1.25Gbps SFP bi-directionele transceiver

,

Tx1310nm/Rx1490nm SFP tweerichtingstransceiver

Productomschrijving

Beschrijving
  • De SFP-BIDI-transceivers zijn hoogwaardige, kosteneffectieve modules die een dubbele datasnelheid van 1,25 Gbps/1,0625 Gbps en een transmissieafstand van 40 km met SMF ondersteunen.
  • De transceiver bestaat uit drie secties: een DFB-laserzender, een PIN-fotodiode geïntegreerd met een trans-impedantievoorversterker (TIA) en MCU-besturingseenheid. Alle modules voldoen aan klasse I laserveiligheidseisen.
  • De transceivers zijn compatibel met SFP Multi-Source Agreement (MSA) en SFF-8472. Voor meer informatie verwijzen wij u naar SFP MSA.

Functies

  • Dubbele datasnelheid van 1,25 Gbps/1,063 Gbps
  • 1310 nm DFB-laser en PIN-fotodetector voor transmissie over 40 km
  • Voldoet aan SFP MSA en SFF-8472 met simplex LC-aansluiting
  • Digitale diagnostische monitoring: interne kalibratie of externe kalibratie
  • Compatibel met SONET OC-24-LR-1
  • Compatibel met RoHS
  • +3,3V enkele voeding
  • Temperatuurbereik bedrijfsbehuizing: 0 °C tot +70 °C (commercieel) / -40 °C tot +85 °C (industrieel)

Toepassingen

  1. Gigabit-Ethernet
  2. Fibre-kanaal
  3. Schakel over naar de Switch-interface
  4. Geschakelde backplane-toepassingen
  5. Router/server-interface
  6. Andere optische transmissiesystemen

Module Blok Diagram

1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm 0



Absoluut Maximaal Beoordelingen

Parameter Symbool Min Typ Max Eenheid Ref.
Maximale voedingsspanning Vcc -0,5   4.7 V

Opslagtemperatuur TS -40   85 °C

Bedrijfstemperatuur behuizing BOVENKANT 0   70 °C



Elektrisch Kenmerken(TOP = 0 tot 70℃, VCC = 3,15 tot 3,60 Volt)

Parameter Symbool Min Typ Max Eenheid Ref.
Voedingsspanning Vcc 3.15 3.3 3.6 V
Leveringsstroom Icc   185 280 mA
Zender
Ingangsdifferentiële impedantie Rijn   100   Ω 1
Single-ended data-invoerzwaai Vin, blz 250   1200 mV
Uitschakelspanning verzenden VD Vcc–1,3   Vcc V
Inschakelspanning verzenden VEN Vee   V+ 0,8 V 2
Verzenden Uitschakelen Bevestigingstijd       10 ons
Ontvanger
Single-ended data-uitvoerzwaai Vout, blz 250   800 mV 3
Stijgtijd van gegevensuitvoer tr   100 175 ps 4
Valtijd van gegevensuitvoer tf   100 175 ps 4
LOS-fout VLOS-fout Vcc–0,5   VccHOST V 5
LOS Normaal VLOS-norm Vee   V+0,5 V 5
Afwijzing van de voeding PSR 100     mVpp 6

Opmerkingen:

  1. Rechtstreeks verbonden met TX-gegevensinvoerpinnen. AC daarna gekoppeld
  2. Of open circuit.
  3. In 100 ohm differentiële afsluiting.
  4. 20 – 80 %
  5. Signaalverlies is LVTTL. Logische 0 duidt op normale werking; logica 1 geeft aan dat er geen signaal is gedetecteerd.
  6. De gevoeligheid van de ontvanger voldoet aan de sinusoïdale modulatie van de voeding van 20 Hz tot 1,5 MHz tot de gespecificeerde waarde, toegepast via het aanbevolen filternetwerk voor de voeding.

Elektrisch Invoer / Uitvoer Kenmerken

Zender
Parameter Symbool Min. Typ Max. Eenheid Opmerking
Verschil. schommeling van de ingangsspanning   120   820 mVpp 1



Tx Invoer uitschakelen

H VIH 2.0   Vcc+0,3



V


L VIL 0   0,8



Tx Foutuitgang

H VOH 2.0   Vcc+0,3



V



2

L VOL 0   0,8
Ingangsverschil. Impedantie Zin   100   Ω
Ontvanger
Parameter Symbool Min. Typ Max. Eenheid Opmerking
Verschil. schommeling van de uitgangsspanning   340 650 800 mVpp 3



Rx LOS-uitvoer

H VOH 2.0   Vcc+0,3 V



2

L VOL 0   0,8

Opmerkingen:

1. TD+/- zijn intern AC gekoppeld met 100Ω differentiële afsluiting in de module.

2. Tx Fault en Rx LOS zijn open-collectoruitgangen, die met weerstanden van 4,7k tot 10kΩ op het hostbord omhoog moeten worden getrokken. Trek de spanning op tussen 2,0 V en Vcc+0,3 V.

3. RD+/- uitgangen zijn intern AC gekoppeld en moeten worden afgesloten met 100Ω (differentieel) bij de gebruiker SERDES



Optisch Kenmerken

Zender

Parameter Symbool Min. Typ Max. Eenheid Opmerking
Bedrijfsgolflengte λC 1260 1310 1360 nm
Gemiddeld uitgangsvermogen (ingeschakeld) Po -5   0 dBm 1
Uitstervingsratio ER 10     dB 1
RMS spectrale breedte Δλ     4 nm
Stijgings-/dalingstijd (20%~80%) Tr/Tf     0,26 ps 2
Uitvoer oogmasker Compatibel met Telcordia GR-253-CORE en ITU-T G.957
Opmerkingen:

1. Meet op 2^23-1 NRZ PRBS-patroon

2. Definitie van het oogmasker van de zender

Ontvanger
Parameter Symbool Min. Typ Max. Eenheid Opmerking
Bedrijfsgolflengte   1470   1510 nm
Gevoeligheid Psen     -24 dBm 1
Min. overbelasting Pimax -3     dBm
LOS Beweren Pa -36     dBm
LOS De-beweren Pd     -30 dBm 2
LOS Hysteresis Pd-Pa 0,5   6 dB
Opmerkingen:

1. Gemeten met lichtbron 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.

2. Wanneer LOS wordt gedeactiveerd, is de RX-data +/- uitvoer een signaaluitvoer.


Pin Definities En Functies

1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm 1



PIN Naam Functie   Opmerkingen
1 VeeT Tx grond

2 Tx-fout Tx-foutindicatie, Open Collector-uitgang, actief “H”   1

3 Tx uitschakelen LVTTL-ingang, interne pull-up, Tx uitgeschakeld op “H”   2

4 MOD-DEF2 2-draads seriële interface data-invoer/uitvoer (SDA)   3

5 MOD-DEF1 2-draads seriële interface klokingang (SCL)   3

6 MOD-DEF0 Model aanwezig indicatie   3

7 Beoordeel selecteren Geen verbinding

8 LOS Rx signaalverlies, Open Collector-uitgang, actief “H”   4

9 VeeR Rx-grond

10 VeeR Rx-grond

11 VeeR Rx-grond

12 RD- Inverse ontvangen gegevens uit   5

13 RD+ Gegevens ontvangen   5

14 VeeR Rx-grond

15 VccR Rx-voeding

16 VccT Tx-voeding

17 VeeT Tx grond

18 TD+ Gegevens doorgeven   6

19 TD- Inverse gegevens verzenden in   6

20 VeeT Tx grond



Opmerkingen:

  1. Wanneer deze hoog is, duidt deze output op een of andere laserfout. Laag duidt op normale werking. En moet worden opgetrokken met een weerstand van 4,7 - 10 KΩ op het hostbord.
  2. TX uitschakelen is een ingang die wordt gebruikt om de optische uitgang van de zender uit te schakelen. Het wordt in de module omhoog getrokken met een weerstand van 4,7 – 10 KΩ. De staten zijn:

Laag (0 – 0,8V): Zender aan (>0,8, < 2,0V): Niet gedefinieerd

Hoog (2,0V~Vcc+0,3V): Zender uitgeschakeld Open: Zender uitgeschakeld

Mod-Def 0,1,2. Dit zijn de moduledefinitiepinnen. Ze moeten worden opgetrokken met een weerstand van 4,7 K – 10 KΩ op het hostbord. De optrekspanning moet VccT of VccR zijn.

Mod-Def 0 is geaard door de module om aan te geven dat de module aanwezig is Mod-Def 1 is de kloklijn van een tweedraads seriële interface voor seriële ID

Mod-Def 2 is de datalijn van een tweedraads seriële interface voor seriële ID

Indien hoog, duidt deze uitgang op signaalverlies (LOS). Laag duidt op normale werking.



RD+/-: Dit zijn de differentiële ontvangeruitgangen. Het zijn AC-gekoppelde 100Ω differentiële lijnen die moeten worden afgesloten met 100Ω (differentieel) bij de gebruikers-SERDES. De AC-koppeling gebeurt in de module en is dus niet vereist op het hostbord.

TD+/-: Dit zijn de differentiële zenderingangen. Het zijn AC-gekoppelde differentiële lijnen met een differentiële afsluiting van 100 Ω in de module. De AC-koppeling vindt plaats in de module en is dus niet vereist op het hostbord.



Digitaal Diagnostisch Functies

TAKFLY TK-B3424-3LCD40-transceivers ondersteunen het 2-draads seriële communicatieprotocol zoals gedefinieerd in de SFP MSA. Het is zeer nauw verwant aan de E2PROM gedefinieerd in de GBIC-standaard, met dezelfde elektrische specificaties.



De standaard seriële SFP-ID biedt toegang tot identificatie-informatie die de mogelijkheden van de transceiver, standaardinterfaces, fabrikant en andere informatie beschrijft.



Bovendien bieden TAKFLY SFP-transceivers een unieke, verbeterde digitale diagnostische monitoringinterface, die realtime toegang mogelijk maakt tot bedrijfsparameters van het apparaat, zoals de temperatuur van de transceiver, de laservoorspanningsstroom, het verzonden optische vermogen, het ontvangen optische vermogen en de voedingsspanning van de transceiver. Het definieert ook een geavanceerd systeem van alarm- en waarschuwingsvlaggen, dat eindgebruikers waarschuwt wanneer bepaalde bedrijfsparameters buiten het in de fabriek ingestelde normale bereik vallen.



De SFP MSA definieert een geheugenmap van 256 bytes in E2PROM die toegankelijk is via een 2-draads seriële interface op het 8-bits adres 1010000X (A0h). De digitale diagnostische monitoringinterface maakt gebruik van het 8-bits adres 1010001X (A2h), dus de oorspronkelijk gedefinieerde seriële ID-geheugenkaart blijft ongewijzigd. De interface is identiek aan en dus volledig achterwaarts compatibel met zowel de GBIC-specificatie als de SFP Multi Source Agreement.



De bedrijfs- en diagnose-informatie wordt bewaakt en gerapporteerd door een Digital Diagnostics Transceiver Controller (DDTC) in de transceiver, die toegankelijk is via een 2-draads seriële interface. Wanneer het seriële protocol is geactiveerd, wordt het seriële kloksignaal (SCL, Mod Def 1) gegenereerd door de host. De positieve flank klokt gegevens naar de SFP-transceiver naar die segmenten van de E2PROM die niet tegen schrijven zijn beveiligd. De negatieve flank klokt gegevens van de SFP-transceiver. Het seriële datasignaal (SDA, Mod Def 2) is bidirectioneel voor seriële dataoverdracht. De host gebruikt SDA in combinatie met SCL om het begin en einde van de activering van het seriële protocol te markeren. De geheugens zijn georganiseerd als een reeks 8-bits datawoorden die afzonderlijk of opeenvolgend kunnen worden geadresseerd. De digitale diagnostiek voor de TK-B3424-3LCD40 is standaard intern gekalibreerd.



Typisch Interface Circuit



1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm 2



Pakket Afmetingen



1.25Gbps SFP bi-directionele transceiver, 40 km bereik Tx1310nm/Rx1490nm 3



Regelgevend Naleving

Functie   Referentie Prestatie
Elektrostatische ontlading (ESD)   IEC/EN 61000-4-2 Compatibel met normen

Elektromagnetische interferentie (EMI) FCC Deel 15 Klasse B EN 55022 Klasse B (CISPR 22A) Compatibel met normen

Veiligheid van laserogen FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 Klasse 1 laserproduct

Componentherkenning   IEC/EN 60950, UL Compatibel met normen

ROHS   2002/95/EG Compatibel met normen

EMC   EN61000-3 Compatibel met normen
