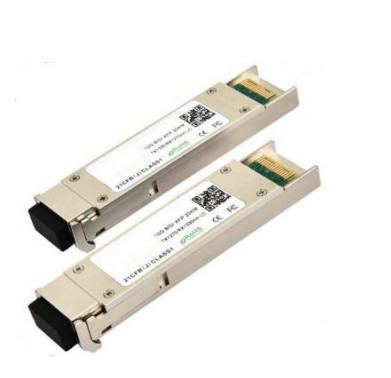

10 Gbps Bi-directionele XFP-transceiver 20 km bereik Tx1270/Rx1330nm Tx1330/Rx1270nm
Productdetails:
| Plaats van herkomst: | Guangdong, shenzhen |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modelnummer: | TK-Bxx92-3LCD20 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 foto's |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Levertijd: | 3-7 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Verhouding: | 50/50 | Centrale golflengte: | 1450nm |
|---|---|---|---|
| Invoegverlies: | ≤ 0,3 dB | Pakketgewicht: | 10 g |
| Pakkettype: | Kabel met een diameter van 2 mm | Wavelegth: | 1310 nm |
| Asuitlijning: | Langzame as of Snelle as | Golflengtebereik: | 1310nm, 1550nm |
| Toepassing: | Optische communicatiesystemen | Splitsersverhouding: | 98/2 |
| Bergingstemperatuur: | -40°C tot +85°C | Poortnummer: | 1X2 |
| Lange vezels: | 1 m | Zuivel: | PM Corning 980nm glasvezel |
| Vermogen om met energie om te gaan: | Hoge macht | ||
| Markeren: | Bi-directionele XFP-transceiver,20 km XFP-transceiver,10 Gbps XFP-transceiver |
||
Productomschrijving
- TAKFLY XFP-TKBxx92-3LCD20 is compliant met de IEEE803.3ae 10Gbase-Bx. en de transmissieafstand is tot 20KM op SMF.
- De transceivermodule bestaat uit een zender met een 1270/ 1330nm DFB laserzender,een geïntegreerde 1330/ 1270nm detector preamplifier (IDP) gemonteerd in een optische kop en een beperkende postamplifier IC. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- Ik weet het niet.
Kenmerken
- Ondersteunt bitrates van 9,95 Gbit/s tot 10,5 Gbit/s
- - Ik weet het niet.Warm aansluitbare XFP-voetafdruk
-
Maximale verbindingslengte van 20 km met SMF
-
1270/ 1330nm DFB laserzender en 1330/ 1270nm ontvanger
-
XFP MSA-pakket met LC-connector
-
Geen referentieklok vereist
-
Loop back ondersteuning.
-
+3,3V, +1,8V voeding
-
Verlies van vermogen < 2 W
-
Compatibel met RoHS
-
Ingebouwde digitale diagnostische functies
-
Temperatuurbereik 0°C tot 70°C
Toepassingen
- 10GBASE-LR bij 10,3125Gbps
- 10GBASE-LW bij 9,953Gbps
- 10GBASE-BX 10G Etherne
Absolute maximale ratings
| Parameter | Symbool | Min.. | Type. | Maximaal. | Eenheid | Notitie |
| Bergingstemperatuur | T's | -40 | - | 85 | oC | |
| Bewaarruimtevochtigheid | HA | 5 | - | 95 | % | |
| Relatieve luchtvochtigheid | RH | - | - | 85 | % | |
| Spanning van de voedingsbron | VCC | -Nee.3 | - | 4 | V | |
| Signalinvoerspanning | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
Aanbevolen bedrijfsomstandigheden
| Parameter | Symbool | Min.. | Type. | Maximaal. | Eenheid | Notitie |
| Omgevingsoperatietemperatuur | TA | 0 | - | 70 | oC | Zonder luchtstroom |
| Spanning van de voedingsbron | VCC | 3.14 | 3.3 | 3.47 | V | |
| Stroomvoorziening | ICC | - | - | 450 | mA | |
| Gegevenspercentage | BR | 10.3125 | Gbit/s | |||
| Transmissieafstand | TD | 2 | - | 20 | km | Toelichting (1) |
| Gekoppelde vezels | enkelmodusvezel | ITU-T G.652 | ||||
Specificatie van de zender
| Parameter | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie |
| Gemiddeld gestart vermogen | O.O. | -2 | - | 2 | dBm | |
| Gemiddeld opgestart vermogen ((Laser uitgeschakeld) | F-afvoer |
- |
- |
-30 | dBm | Toelichting (1) |
| Optische modulatieamplitude | OMA | -3 | - | - | dBm | Toelichting (1) |
| Centrale golflengte bereik | λC | 1270/1330 | nm | |||
| Verhouding van de onderdrukking van de zijdelingse modus | SMSR | 30 | - | - | dB | |
| Spectrumbandbreedte ((-20dB) | σ | - | - | 1 | nm | |
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | 6 | - | dB | Toelichting (2) |
| Oogmasker | Voldoet aan FC_PI_4 REV 7.0 | Toelichting (2) | ||||
1) Het optische vermogen wordt in SMF uitgezonden
2) Gemeten met RPBS 2^31-1 testpatroon @10.3125Gbs
Specificatie van de ontvanger
| Parameter | Symbool | Min.. | Type. | Maximaal. | Eenheid | Notitie |
| Invoeroptische golflengte | λIN | 1330/1270 | nm | |||
| Gevoeligheid van de ontvanger gemiddeld | PIN-code | - | - | - Vijftien.4 | dBm | Toelichting (1) |
| Invoerverzadigingsvermogen (overbelasting) | PSAT | 0.5 | - | - | dBm | Toelichting (1) |
| Verzekerde verliezen | PA | -30 | - | - | dBm | |
| Verminderde waarde | PD | - | - | -15 | dBm | |
| LOS - hysteresis | PHys | 0.5 | - | 4 | dB |
1) Gemeten met RPBS 2^31-1 testpatroon @10.3125Gbs BER=<10^-12 ER=6DB
Elektrische interfacekarakteristieken
| Parameter | Symbool | Min.. | Type. | Maximaal. | Eenheid | Notitie |
| Totale stroomvoorziening | Icc | - | - | 350 | mA | |
| Transmitter | ||||||
| Differentiële data-invoerspanning | VDT | 120 | - | 820 | mVp-p | |
| Differentiële lijninvoer Impedantie | RIN | 85 | 100 | 115 | Ohm. | |
| Verzenderfout-uitvoer hoog | VFaultH | 2.4 | - | Vcc | V | |
| Verzenderfout-uitgang laag | VFaultL | -Nee.3 | - | 0.8 | V | |
| Transmitter uitschakelen Spanning - hoog | VDisH | 2 | - | Vcc+0.3 | V | |
| Transmitter uitschakelen Spanning-laag | VDisL | -Nee.3 | - | 0.8 | V | |
| Ontvanger | ||||||
| Differentiële gegevensuitgangsspanning | VDR | 300 | - | 850 | mVp-p | |
| Differentiële lijn Uitgangsimpedantie | Routing | 80 | 100 | 120 | Ohm. | |
| Ontvanger LOS Trek Resistor | RLOS | 4.7 | - | 10 | KOhm | |
| Data-output Stijging/valtijd | tr/tf | 20 | - | - | ps | |
| LOS-uitgangsspanning | VLOSH | 2 | - | Vcc | V | |
| LOS-uitgangsspanning laag | VLOSL | -Nee.3 | - | 0.4 | V | |
Pinnetje Beschrijving
|
Pinnetje |
Logisch. |
Symbool |
Naam/beschrijving |
Notitie |
| 1 | GND | Ground-module | 1 | |
| 2 | VEE5 | Facultatief 5.2 Stroomvoorziening niet vereist | ||
| 3 | LVTTL-I | Mod-Desel | Module De-select; Wanneer laag gehouden wordt, kan de module reageren op 2-draad serieel interface commando's | |
| 4 | LVTTL-O | Onderbreken. | Onderbreken (balk); geeft aan dat er een belangrijke voorwaarde aanwezig is die kan worden gelezen via de seriële 2-draadinterface | 2 |
| 5 | LVTTL-I | TX_DIS | Transmitter uitgeschakeld; Transmitter laserbron uitgeschakeld | |
| 6 | VCC5 | +5 Stroomvoorziening | ||
| 7 | GND | Ground-module | 1 | |
| 8 | VCC3 | +3,3V stroomtoevoer | ||
| 9 | VCC3 | +3,3V stroomtoevoer | ||
| 10 | LVTTL-I | SCL | Serial 2-wire interface clock | 2 |
| 11 | LVTTLI/O | SDA | Serieel 2-draad interface datalijn | 2 |
| 12 | LVTTL-O | Mod_Abs |
Module Absent; geeft aan dat de module niet aanwezig is de module. |
2 |
| 13 | LVTTL-O | Mod_NR |
Module Not Ready; XGIGA definieert het als een logische OR tussen RX_LOS en verlies van vergrendeling in TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Signalverlies van de ontvanger | 2 |
| 15 | GND | Ground-module | 1 | |
| 16 | GND | Ground-module | 1 | |
| 17 | CML-O | RD- | Ontvanger omgekeerde gegevensuitgang | |
| 18 | CML-O | RD+ | Receiver niet-omgekeerde gegevensuitgang | |
| 19 | GND | Ground-module | 1 | |
| 20 | VCC2 | +1.8V stroomvoorziening | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; Wanneer hoog, plaatst de module in de lage stroom stand-by-modus en op de dalende rand van P_Down start een Module reset |
|
| Reset: de vallende rand start een volledige reset van de module, inclusief de seriële interface met twee draden, gelijk aan een stroomcyclus. | ||||
| 22 | VCC2 | +1.8V stroomvoorziening | ||
| 23 | GND | Ground-module | 1 | |
| 24 | PECL-I | Referentie: | Referentieklok niet-omgekeerde ingang, wisselstroom gekoppeld op het hostbord | 3 |
| 25 | PECL-I | Verwijzingen | Referentieklok omgekeerde ingang, wisselstroom gekoppeld op het hostbord niet vereist | 3 |
| 26 | GND | Ground-module | 1 | |
| 27 | GND | Ground-module | 1 | |
| 28 | CML-I | T.D. | Omgekeerde gegevensinvoer van de zender | |
| 29 | CML-I | TD+ | Niet-omgekeerde gegevensinvoer van de zender | |
| 30 | GND | Ground-module | 1 |
Vermelding:
1) Het module-systeem is geïsoleerd van het module-chassis binnen de module.
2) Open collector; moet worden opgetrokken met 4,7k ≈ 10 kohms op het hostbord tot een spanning tussen 3,15 V en 3,6 V.
3) De XFP-10GER vereist geen Invoer van de Referentieklok.
Aanbevolen blok Circuits
Overzicht Afmetingen
Naleving van de regelgeving
| Kenmerken | Referentie | Prestaties |
| Elektrostatische ontlading (ESD) | IEC/EN 61000-4-2 | Compatibel met normen |
| Elektromagnetische interferentie (EMI) |
FCC deel 15 klasse B EN 55022 klasse B (CISPR 22A) |
Compatibel met normen |
| Veiligheid van laserogen | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Laserproduct van klasse 1 |
| Herkenning van componenten | IEC/EN 60950, UL | Compatibel met normen |
| ROHS | 2002/95/EG | Compatibel met normen |
| EMC | EN 61000-3 | Compatibel met normen |
Digitale diagnostische functies
TAKFLY TK-B3524-3LCD2-transceivers ondersteunen het 2-draad seriecommunicatieprotocol zoals gedefinieerd in de SFP MSA. Het is zeer nauw verwant aan het in de GBIC-standaard gedefinieerde E2PROM,met dezelfde elektrische specificaties.
- Ik weet het niet.
De standaard SFP-serie-ID biedt toegang tot identificatie-informatie die de mogelijkheden, standaardinterfaces, fabrikant en andere informatie van de transceiver beschrijft.
Bovendien bieden TAKFLY SFP-transceivers een unieke verbeterde digitale diagnostische monitoringsinterface, die realtime toegang geeft tot de operationele parameters van het apparaat, zoals de transceivertemperatuur,laserbiasstroomHet definieert tevens een geavanceerd systeem van alarm- en waarschuwingssignalen.die de eindgebruikers waarschuwt wanneer bepaalde bedrijfsparameters buiten een fabrieksgesteld normaal bereik liggen.
- Ik weet het niet.
De SFP MSA definieert een 256-byte geheugenmap in E2PROM die toegankelijk is via een 2-draad serie-interface op het 8bit adres 1010000X (A0h).De digitale diagnostische bewakingsinterface maakt gebruik van het 8-bits adres 1010001X (A2h), dus de oorspronkelijk gedefinieerde serie ID geheugen kaart blijft ongewijzigd.en is dus volledig achterwaarts compatibel met zowel de GBIC-specificatie als de SFP Multi Source Agreement.
De operationele en diagnostische informatie wordt gecontroleerd en gerapporteerd door een Digital Diagnostics Transceiver Controller (DDTC) in de transceiver, die via een seriële interface met twee draden toegankelijk is.Wanneer het seriële protocol geactiveerd isDe positieve rand klokken gegevens in de SFP-transceiver in die segmenten van de E2PROM die niet schrijfbeschermd zijn.De negatieve rand klokken gegevens van de SFP-transceiverHet seriële gegevenssignaal (SDA, Mod Def 2) is tweerichtings voor seriële gegevensoverdracht.
- Ik weet het niet.
De host gebruikt SDA in combinatie met SCL om het begin en het einde van de serieprotocol activering te markeren.De geheugen zijn georganiseerd als een reeks van 8-bit data woorden die individueel of opeenvolgend kunnen worden aangesprokenDigitale diagnostiek voor de TK-B3524-3LCD2 is standaard intern gekalibreerd.
