100Gb/s QSFP28 tot 4x SFP28 Breakout Active Optical Cable AOC Cable Fast Data Transfer
Productdetails:
| Place of Origin: | Guangdong, SHENZHEN |
| Merknaam: | TAKFLY |
| Certificering: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prijs: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Gedetailleerde informatie |
|||
| Markeren: | 100 Gb/s QSFP28 tot 4x SFP28 AOC-kabel,4x SFP28 breakout actieve optische kabel,100 Gb/s QSFP28 AOC-kabel |
||
|---|---|---|---|
Productomschrijving

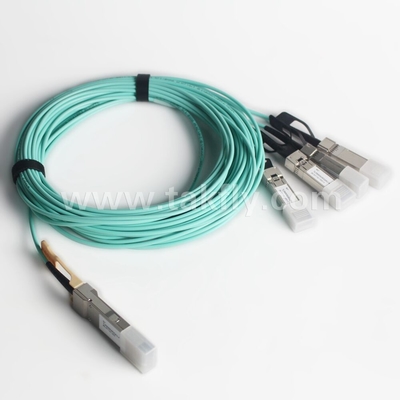

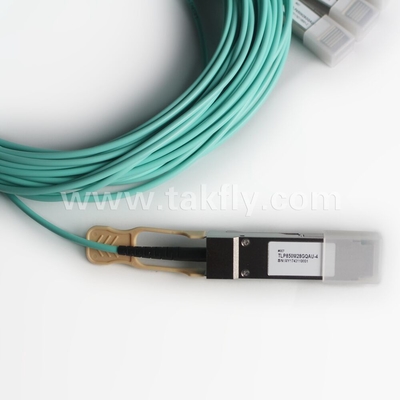

- Dit product is een parallelle actieve optische kabel (AOC) met een hoge gegevenssnelheid om de bandbreedtebeperkingen van traditionele koperkabel te overwinnen.De AOC wordt afgesloten met een QSFP28-module aan het ene uiteinde en vier SFP28-modules aan het andereMet de QSFP28-terminal biedt het 4 onafhankelijke data-uitzendkanalen en 4 dataontvangkanalen via multimode lintvezels, elk in staat tot 25Gb/s-operatie.

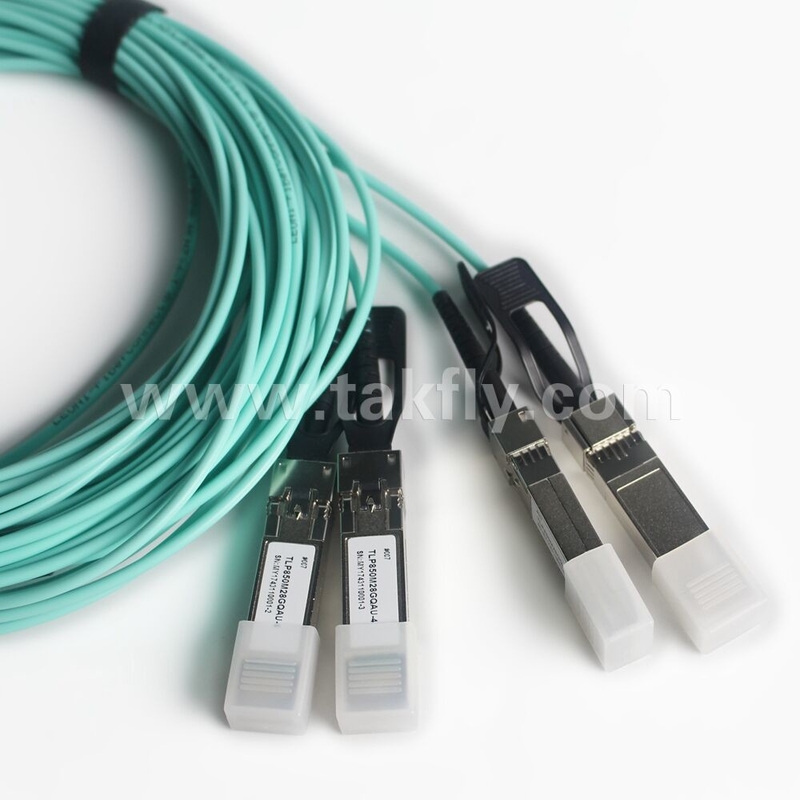

- Het glasvezelband wordt vervolgens uitgestrekt naar vier glasvezelkabels, die elk worden afgesloten met een SFP28-module.een totale gegevenssnelheid van 100 Gb/s over een transmissie van maximaal 100 m kan worden bereikt met dit product, ter ondersteuning van de ultrasnelle datauitwisseling.
- Het product is ontworpen met vormfactor, optische/elektrische verbinding volgens de QSFP28 en SFP28 Multi-Source Agreements (MSA).Het is ontworpen om te voldoen aan de strengste externe bedrijfsomstandigheden, met inbegrip van temperatuur, vochtigheid en EMI-interferentie.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideDe optische signalen gaan eerst via 4 optische gegevenstransmissiebanen in de multimode lintvezels en vervolgens via de vier afzonderlijke dual-core glasvezelkabels.Ze worden vervolgens vastgelegd door de fotodioden in de ontvangers van de 4 SFP28 modules aan het andere uiteindeDe optische signalen worden omgezet in elektrische signalen, die afzonderlijk door de ontvangers van de 4 SFP28-modules worden uitgezonden.
-
In de omgekeerde richting zet elk van de 4 SFP28-modules het elektrische invoersignaal om in een optisch signaal door een aangedreven VCSEL in de module aan de zenderzijde.De 4 optische signalen verspreiden zich eerst door de andere transmissiekanalen van de 4 afzonderlijke dual-core glasvezelkabels en vervolgens door die in multimode lintvezelsDe optische signalen worden omgezet in parallelle elektrische signalen en worden uitgezonden.de QSFP28-terminal van de kabel heeft 8 poorten, 4 voor de gegevensoverdracht en 4 voor de gegevensontvangst, om een totale gegevensuitwisselingssnelheid van 100 Gb/s te bieden, terwijl elk van de 4 SFP28-terminals aan de andere kant 2 poorten heeft,1 voor gegevensoverdracht en 1 voor ontvangst, om een gegevensuitwisselingssnelheid van 25 Gb/s te bieden.
- Voor het aansturen van dit product is een enkele +3,3V-stroomtoevoer vereist.Volgens de MSA-specificaties biedt de module 7 lage snelheids hardwarecontrolepins (inclusief de 2-draad serieinterface): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL en IntL.
- Module Select (ModSelL) is een input pin.De ModSelL maakt het gebruik van dit product mogelijk op een enkele 2-draad interfacestroom.
-
Serial Clock (SCL) en Serial Data (SDA) zijn vereist voor de 2-draad seriebuscommunicatie-interface en stellen de host in staat om toegang te krijgen tot de QSFP28-geheugenkaart.
-
De ResetL-pin maakt een volledige reset mogelijk, waarbij de instellingen terugkeren naar hun standaardtoestand, wanneer een laag niveau op de ResetL-pin langer wordt gehouden dan de minimale pulslengte.Tijdens de uitvoering van een reset dient de host alle statusbits te negeren totdat hij een voltooiing van de reset-onderbreking aangeeft.Het product geeft dit aan door een IntL-signaal (Interrupt) te plaatsen met het Data_Not_Ready-bit in de geheugenkaart.Merk op dat bij het opstarten (inclusief warm inbrengen) de module deze voltooiing van reset onderbreken moet plaatsen zonder een reset te vereisen.
-
De LPMode-pin wordt gebruikt om het maximale stroomverbruik van het product in te stellen om gastheren te beschermen die niet in staat zijn om modules met een hoger vermogen te koelen.indien dergelijke modules per ongeluk worden ingebracht.
-
Module Present (ModPrsL) is een signaal lokaal op het hostbord dat, bij afwezigheid van een product, normaal gesproken wordt getrokken naar het hostbord Vcc. Wanneer het product in de connector wordt geplaatst,het voltooit het pad naar de grond door een weerstand op de host board en bevestigt het signaal. ModPrsL geeft vervolgens aan dat het aanwezig is door ModPrsL in een staat van "Low" in te stellen.
-
Interrupt (IntL) is een uitgangsspeld.De host identificeert de bron van de onderbreking met behulp van de 2-draad seriële interfaceDe IntL-pin is een open collectie-uitgang en moet worden getrokken naar de Host-Vcc-spanning op het Host-bord.
- De elektrische interface van de SFP28-module voldoet aan de SFI-elektrische specificaties. De invulling van de zender en de uitgangsimpedantie van de ontvanger zijn 100 Ohm verschillend..De module biedt een differentiële beëindiging en vermindert de differentiële omzetting naar de gemeenschappelijke modus voor kwaliteitssignaalbeëindiging en lage EMI.SFI werkt meestal met meer dan 200 mm verbeterd FR4-materiaal of tot ongeveer 150 mm standaard FR4 met één connector.
-
De zender zet 25Gbit/s seriële PECL- of CML-elektrische gegevens om in seriële optische gegevens.Logic 1 of geen verbinding op deze pin zal de laser uit te schakelen van de uitzendingLogic 0 op deze pin zorgt voor een normale werking.De zender is voorzien van een interne automatische stroomregelaarslus (APC) om een constant optisch uitgangsvermogen te garanderen bij stroomspanning en temperatuurvariaties. Een open verzamelaar compatibele Transmit Fault (Tx_Fault) wordt verstrekt. TX_Fault is module output contact dat wanneer hoog,geeft aan dat de zender van de module een storing heeft vastgesteld die verband houdt met de werking of veiligheid van de laser. Het TX_Fault-uitgangscontact is een open afvoer/collector en moet worden getrokken naar de Vcc_Host in de host met een weerstand in het bereik van 4,7-10 kΩ. TX_Disable is een module-invoercontact.Wanneer TX_Disable is ingesteld op hoog of open is gelaten, wordt de SFP28-module uitgang van de zender uitgeschakeld.
-
De ontvanger zet 25Gbit/s seriële optische gegevens om in seriële PECL/CML elektrische gegevens.Rx_LOS bij hoog geeft een optisch signaalniveau aan dat lager is dan gespecificeerd in de desbetreffende norm. Het Rx_LOS-contact is een open afvoer/collector-uitgang en wordt met een weerstand in het bereik van 4,7-10 kΩ of met een actieve beëindiging naar Vcc_Host in de host getrokken.Filtering van stroomvoorziening wordt aanbevolen voor zowel zender als ontvangerHet Rx_LOS-signaal is bedoeld als een voorlopige indicatie voor het systeem waarin de SFP28 is geïnstalleerd dat de ontvangen signaalsterkte onder het opgegeven bereik ligt.Een dergelijke aanduiding verwijst meestal naar niet-geïnstalleerde kabels, gebroken kabels, of een uitgeschakelde, defect of uitgeschakelde zender aan het andere uiteinde van de kabel.
- De SFP28-modules zijn warm aansluitbaar. Hot pluggable verwijst naar het aansluiten of ontkoppelen van een module terwijl het hostbord wordt aangedreven.Verbeterde aansluiting met 8 mm schommeling 20 positie rechte hoek, gespecificeerd in SFF-8083, of een gestapelde connector met een equivalent met een gelijkwaardige elektrische prestatie.stroom, gevolgd door signaal.
|
Parameter
|
Symbool
|
Min.
|
Maximaal
|
Eenheden
|
Notities
|
|
Bergingstemperatuur
|
TS
|
-40
|
85
|
DegC
|
|
|
Temperatuur van de behuizing
|
TOP
|
0
|
70 |
DegC
|
|
|
Spanning van de voedingsbron
|
VCC
|
-Nee.5
|
3.6 |
V
|
|
|
Relatieve luchtvochtigheid (niet-condensatie)
|
RH
|
0 | 85 |
%
|
|
Parameter
|
Symbool
|
Min.
|
Typisch
|
Maximaal
|
Eenheden
|
|
Temperatuur van de behuizing
|
TOP
|
0
|
70
|
DegC
|
|
|
Spanning van de voedingsbron
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Gegevenssnelheid per lijn (QSFP28)
|
25.78125
|
28.05
|
Gebruikersnaam
|
||
|
Gegevenssnelheid (voor elk SFP28)
|
25.78125
|
28.05
|
Gebruikersnaam
|
||
|
Inlaatspanning van de bediening hoog
|
2 |
Vcc
|
V
|
||
|
Inlaatspanning laag
|
0 |
0.8
|
V
|
