OPGW-buitenvezel-optische kabel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Takfly |
| Certificering: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Modelnummer: | OPGW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2000M |
|---|---|
| Prijs: | USD 500~USD 2000 |

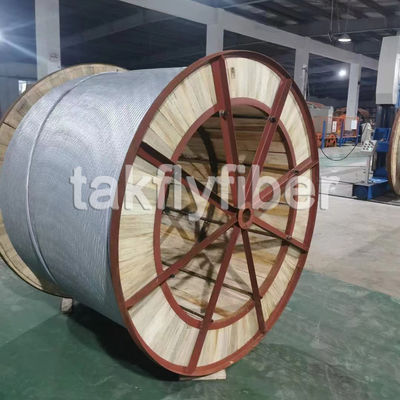

| Verpakking Details: | Trommel |
| Levertijd: | 5~8 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T |
| Levering vermogen: | 1000KM/Month |
|
Gedetailleerde informatie |
|||
| Hoeveelheid vezels: | 4/8/12/16/24/36/48 | Vezeltype: | G652D, G655 |
|---|---|---|---|
| Structuur: | Centraal of gestrand | Productnaam: | 4-48 vezels OPGW glasvezelkabel voor buiten |
| Verpakking: | ijzeren trommel | Lengte: | 2-6 km/trommel |
| Markeren: | Optische de Gronddraad van 12C G655,Optische de Gronddraad van OPGW,48 Hilos Vezel Optische Kabel |
||
Productomschrijving
Beschrijvingen:

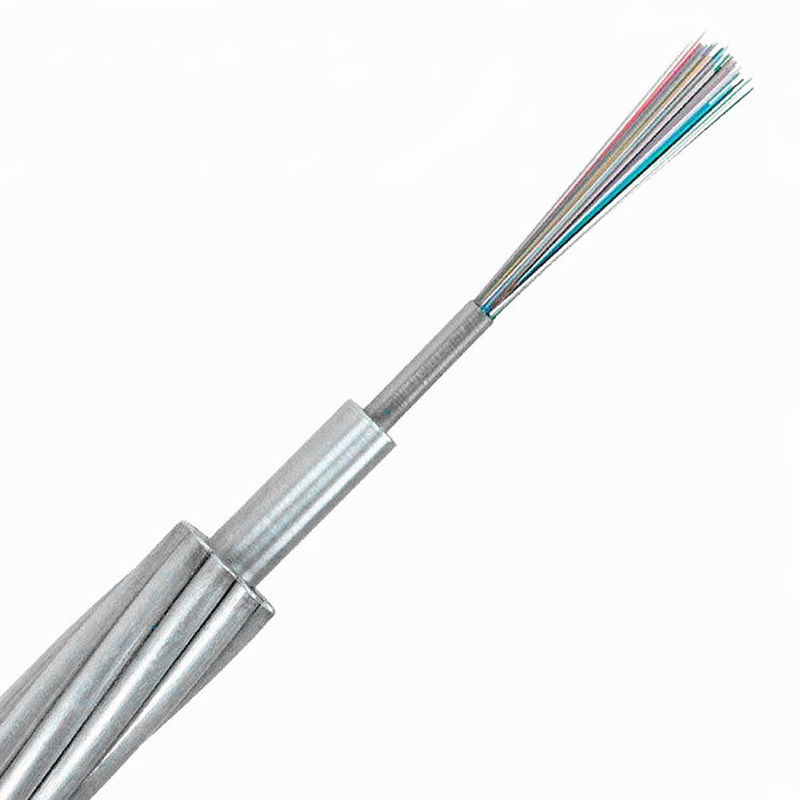

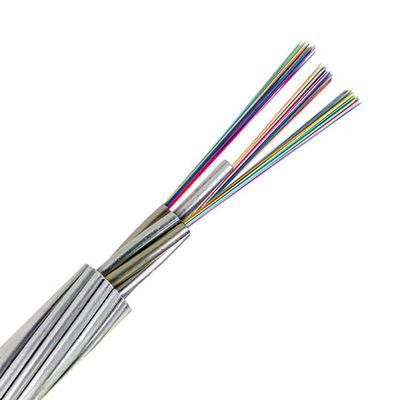

OPGW-kabel is de afkorting van Optical Fiber Composite Overhead Ground Wire (Optische Vezel Composiet Bovengrondse Aarddraad). OPGW-kabel is geschikt voor installatie op nieuwe hoogspanningslijnen met een dubbele functie van aarddraad en communicatie. Vooral voor installatie op normale spanning en extra hoogspanningslijnen. OPGW-kabel kan de conventionele aarddraad van oude hoogspanningslijnen vervangen met een toenemende vezelcommunicatiefunctie. OPGW-kabel geleidt kortsluitstromen en biedt bliksembeveiliging.

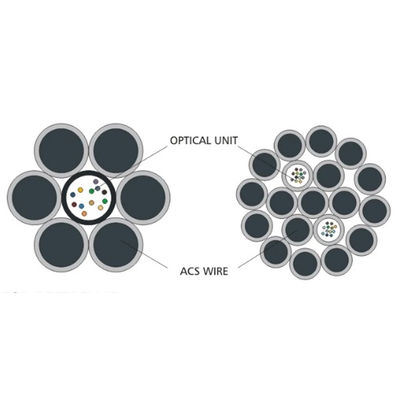

OPGW-optische kabel wordt genoemd Optical Fiber Composite Overhead Ground Wire, is een bovengrondse aarddraad met optische vezels. De optische vezel wordt in de aarddraad van de bovengrondse hoogspanningsleiding geplaatst om een optisch vezelcommunicatienetwerk op de transmissielijn te vormen. Het wordt voornamelijk gebruikt voor 500 kV, 220 kV, 110 kV en communicatielijnen voor nieuwe bovengrondse hoogspanningssystemen. Het aantal kernen is 4-48, en er zijn aluminium buis type, aluminium frame type en (roestvrij) stalen buis type structuren.
Kenmerken:
(1) De OPGW maakt gebruik van een roestvrijstalen losse buisstructuur, waardoor de betrouwbaarheid en de prestaties van temperatuurbestendigheid toenemen.
(2) De OPGW voldoet aan de vereiste van grote vezellijn toepassingen.
(3) De OPGW's worden speciaal toegepast voor het optische communicatiesysteem tijdens de installatie van de elektrische transmissielijn.
(4) Projectontwerp (doorzakkings-spanningsberekening, kortsluitstroom, ADSS hardware fittingen berekening)
Toepassing:
>> OPGW-kabel wordt voornamelijk gebruikt in 500 kV, 220 kV en 110 kV lijnen, beperkt door stroomuitval, veiligheid en andere elementen, meestal gebruikt in nieuwe lijnen. De toepassingen zijn: hoogspanning boven 110 kV, met een langere overspanning (meestal meer dan 250 m);
>> Gemakkelijk te onderhouden, gemakkelijk voor lijnoverspanning, de mechanische eigenschappen kunnen voldoen aan een grote lijnoverspanning;
>> De buitenkant van de OPGW is metalen bepantsering, zonder invloed op hoogspanningselektrocorrosie en degradatie;
>> Om OPGW te construeren moet de stroom worden uitgeschakeld, wat resulteert in groter verlies, dus OPGW moet worden gebruikt bij het construeren van hoogspanningslijnen boven 110 kV;
>> Voor de prestatie-index van OPGW, hoe meer kortsluitstroom, hoe meer een goede geleider nodig is om metalen bepantsering te zijn, en de treksterkte te verminderen, terwijl, als de treksterkte vaststaat, om de kortsluitstroomcapaciteit te vergroten, de enige manier is om het metalen sectieoppervlak te vergroten, wat resulteert in een toename van de kabeldiameter en het gewicht, zodat de veiligheid een vraag is voor de sterkte van de lijnpaal.
Parameters:
| Modelnummer | sectie | Nominale breekkracht (KN) |
Kabeldiameter (mm) |
Gewicht (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
